Khớp nối trục cho nhà máy thép: Những yếu tố cần kiểm tra trước khi lựa chọn

Khớp nối trục cho nhà máy thép phải làm việc trong điều kiện khắc nghiệt với tải trọng lớn, nhiệt độ cao, bụi kim loại, rung động, tải va đập và chế độ vận hành liên tục. Vì vậy, lựa chọn khớp nối không thể chỉ dựa vào công suất motor hay đường kính trục. Các yếu tố như mô-men xoắn, tốc độ quay, tải động, sai lệch trục, nhiệt độ và môi trường làm việc đều cần được kiểm tra trước khi quyết định model.

Trong các dây chuyền như rolling mill, máy cán thép, băng tải, cầu trục, máy nghiền, pinch roll, coiler và các hệ thống truyền động công suất lớn, khớp nối phải vừa đảm bảo khả năng truyền mô-men xoắn, vừa hạn chế tác động của rung động và tải va đập lên motor, hộp giảm tốc và máy công tác.

Khớp nối trục trong nhà máy thép có vai trò gì?

Khớp nối trục (shaft coupling) là bộ phận kết nối hai trục quay, thường nằm giữa motor – gearbox hoặc gearbox – máy công tác. Nhiệm vụ chính là truyền công suất và mô-men xoắn giữa các thiết bị.

Tùy loại coupling, khớp nối còn có thể đảm nhiệm thêm các chức năng:

• Bù một phần sai lệch giữa hai trục.
• Hấp thụ dao động xoắn.
• Giảm rung động.
• Hạn chế tải va đập.
• Bảo vệ motor và gearbox.
• Cho phép tháo lắp thuận tiện khi bảo trì.
• Hỗ trợ truyền động trong các hệ thống có tải biến thiên.

Trong nhà máy thép, các chức năng này đặc biệt quan trọng bởi thiết bị thường phải làm việc với tải lớn và chu kỳ vận hành liên tục.

1. Kiểm tra công suất motor

Thông số đầu tiên cần thu thập khi lựa chọn khớp nối trục cho nhà máy thép là công suất của motor.

Công suất thường được biểu thị bằng kW hoặc HP. Tuy nhiên, không nên sử dụng công suất motor làm tiêu chí duy nhất để chọn coupling.

Hai hệ thống cùng sử dụng motor 100 kW nhưng một hệ thống chạy tải ổn định, trong khi hệ thống còn lại thường xuyên khởi động, dừng, đảo chiều hoặc chịu tải va đập thì yêu cầu đối với khớp nối hoàn toàn khác nhau.

Do đó, công suất motor chủ yếu được sử dụng để xác định mô-men xoắn cơ bản, sau đó cần kết hợp với tốc độ và hệ số tải.

2. Tính mô-men xoắn của hệ thống

Mô-men xoắn (Torque) là một trong những thông số quan trọng nhất khi lựa chọn khớp nối.

Với công suất motor tính bằng kW và tốc độ quay tính bằng RPM, có thể sử dụng công thức:

T = 9550 × P / n

Trong đó:

• T: Mô-men xoắn, Nm.
• P: Công suất motor, kW.
• n: Tốc độ quay, RPM.

Ví dụ motor có công suất 500 kW, tốc độ 1.500 RPM:

T = 9550 × 500 / 1500 = 3.183 Nm

Đây là mô-men xoắn danh nghĩa. Khi lựa chọn khớp nối cho nhà máy thép, cần tiếp tục xét đến service factor, tải va đập và chế độ làm việc để xác định mô-men xoắn thiết kế.

3. Kiểm tra tải va đập và tải động

Đây là yếu tố rất quan trọng đối với khớp nối nhà máy thép.

Không giống các máy chạy tải ổn định, nhiều thiết bị trong nhà máy thép có thể phát sinh tải động rất lớn trong quá trình:

• Khởi động motor.
• Dừng máy.
• Đảo chiều.
• Cán phôi.
• Cuộn hoặc tháo cuộn thép.
• Nâng hạ vật liệu.
• Máy bị kẹt tải.
• Thay đổi chiều dày hoặc tốc độ vật liệu.

Đặc biệt, các hệ thống rolling mill có thể xuất hiện dao động mô-men xoắn đáng kể khi phôi đi vào vùng cán.

Vì vậy, khớp nối phải có khả năng chịu được điều kiện tải thực tế chứ không chỉ đáp ứng Torque Rating ở trạng thái ổn định.

4. Kiểm tra tốc độ quay RPM

Mỗi loại khớp nối đều có giới hạn tốc độ quay cho phép.

Khi tốc độ tăng, ảnh hưởng của lực ly tâm, mất cân bằng và rung động cũng trở nên đáng kể hơn. Vì vậy, không nên chọn coupling chỉ dựa vào Torque Rating mà bỏ qua RPM.

Ví dụ, một số dòng khớp nối lưới KCP T10 có Torque Rating rất lớn nhưng tốc độ cho phép sẽ giảm khi kích thước coupling tăng.

Đây là nguyên tắc quan trọng khi lựa chọn khớp nối cho các hệ thống thép có công suất lớn: Torque càng cao không có nghĩa RPM cho phép cũng càng cao.

5. Kiểm tra đường kính trục và Bore

Đường kính trục là thông số bắt buộc phải kiểm tra trước khi đặt khớp nối.

Cần xác định:

• Đường kính trục motor.
• Đường kính trục gearbox.
• Đường kính trục máy công tác.
• Chiều dài phần trục có thể lắp hub.
• Keyway.
• Kiểu khóa trục nếu có.

Khớp nối được lựa chọn phải có bore phù hợp với đường kính trục và đảm bảo khả năng truyền mô-men xoắn.

Không nên tự ý tăng bore hoặc gia công lại hub vượt giới hạn của nhà sản xuất vì điều này có thể làm giảm độ bền của chi tiết.

6. Kiểm tra sai lệch trục

Trong thực tế nhà máy thép, motor, gearbox và máy công tác không phải lúc nào cũng duy trì được trạng thái đồng tâm tuyệt đối.

Có ba dạng sai lệch chính cần kiểm tra:

Sai lệch song song – Parallel Misalignment

Hai trục song song nhưng tâm trục bị lệch nhau.

Sai lệch góc – Angular Misalignment

Hai trục tạo thành một góc nhỏ thay vì nằm trên cùng một đường tâm.

Sai lệch dọc trục – Axial Misalignment

Khoảng cách giữa hai đầu trục thay đổi theo chiều dọc.

Một số loại khớp nối đàn hồi và khớp nối lưới có khả năng bù một phần sai lệch. Tuy nhiên, coupling không nên được sử dụng để “chữa” tình trạng căn chỉnh trục kém.

Sai lệch quá lớn có thể làm tăng tải lên coupling, ổ bi và trục, đồng thời khiến phần tử đàn hồi hoặc lưới thép mòn nhanh hơn.

7. Kiểm tra nhiệt độ làm việc

Nhà máy thép có môi trường nhiệt độ cao hơn nhiều so với các ứng dụng thông thường.

Nguồn nhiệt có thể đến từ:

• Phôi thép nóng.
• Lò nung.
• Máy cán.
• Hệ thống thủy lực.
• Bearing và gearbox.
• Bức xạ nhiệt từ dây chuyền.
• Nhiệt sinh ra trong quá trình vận hành.

Nhiệt độ cao có thể ảnh hưởng trực tiếp đến vật liệu đàn hồi như cao su hoặc polyurethane.

Nếu sử dụng khớp nối cao su đàn hồi, cần kiểm tra giới hạn nhiệt độ của element.

Đối với khớp nối lưới, cần kiểm tra loại mỡ bôi trơn, nhiệt độ làm việc và điều kiện bảo vệ của coupling.

8. Kiểm tra môi trường bụi và dầu

Nhà máy thép thường có bụi kim loại, bụi oxit sắt, dầu mỡ và nước làm mát.

Những yếu tố này có thể ảnh hưởng đến tuổi thọ của khớp nối.

Đối với khớp nối có phần tử cao su, cần kiểm tra khả năng chịu dầu, hóa chất và nhiệt của vật liệu elastomer.

Đối với khớp nối lưới, việc bảo vệ và duy trì chất lượng mỡ bôi trơn là yếu tố quan trọng để hạn chế mài mòn giữa lưới và hub.

9. Kiểm tra yêu cầu giảm rung và dao động xoắn

Không phải hệ thống thép nào cũng cần cùng một loại khớp nối.

Nếu hệ thống có dao động xoắn và tải va đập, nên cân nhắc loại coupling có đặc tính đàn hồi phù hợp.

Khớp nối lưới

Grid Coupling sử dụng lưới thép đàn hồi để truyền mô-men xoắn và hấp thụ một phần dao động.

Ưu điểm đáng chú ý:

• Khả năng truyền mô-men xoắn cao.
• Hấp thụ rung động.
• Giảm tác động của tải va đập.
• Phù hợp với nhiều hệ thống công nghiệp nặng.
• Có nhiều size để lựa chọn.

Đây là một trong những lý do khớp nối lưới KCP thường được xem xét cho các ứng dụng motor – gearbox, băng tải, cầu trục và thiết bị công nghiệp tải nặng.

10. Kiểm tra loại máy công tác

Cùng một nhà máy thép nhưng từng thiết bị có đặc tính tải khác nhau.

Ví dụ:

Do đó, không nên sử dụng một tiêu chí lựa chọn coupling cho tất cả thiết bị.

11. Kiểm tra tần suất khởi động và dừng

Một hệ thống chạy liên tục ở tốc độ ổn định sẽ có yêu cầu khác với máy thường xuyên khởi động và dừng.

Cần xác định:

• Số lần khởi động mỗi giờ.
• Thời gian vận hành mỗi ngày.
• Có đảo chiều hay không.
• Có phanh nhanh hay không.
• Có tải khi khởi động hay không.
• Chu kỳ làm việc.

Đối với những hệ thống có tần suất đóng/ngắt cao, cần xem xét service factor và tải động thay vì chỉ sử dụng Torque danh nghĩa.

12. Kiểm tra không gian lắp đặt

Trong nhà máy thép, không gian xung quanh thiết bị thường hạn chế và việc bảo trì không phải lúc nào cũng thuận tiện.

Do đó, khi lựa chọn khớp nối trục, cần kiểm tra:

• Đường kính ngoài coupling.
• Chiều dài tổng thể.
• Khoảng cách giữa hai trục.
• Không gian tháo lắp.
• Khả năng sử dụng thiết bị nâng.
• Khả năng tháo cover.
• Khoảng cách đến các thiết bị xung quanh.

Đây là yếu tố thường bị bỏ qua khi lựa chọn coupling nhưng lại ảnh hưởng trực tiếp đến quá trình bảo trì sau này.

13. Khả năng bảo trì của khớp nối

Đối với nhà máy thép, MTBF và thời gian dừng máy có giá trị rất lớn.

Một khớp nối có thiết kế thuận tiện cho bảo trì sẽ giúp giảm thời gian dừng dây chuyền.

Ví dụ, khớp nối lưới có cấu tạo gồm hub, lưới đàn hồi và cover. Khi cần bảo dưỡng, kỹ thuật viên có thể kiểm tra tình trạng lưới và mỡ bôi trơn mà không nhất thiết phải tháo toàn bộ hệ thống truyền động.

Tuy nhiên, cách tháo lắp thực tế phải tuân thủ hướng dẫn của nhà sản xuất.

14. Chọn khớp nối lưới hay khớp nối răng cho nhà máy thép?

Đây là một trong những câu hỏi thường gặp khi lựa chọn khớp nối trục cho nhà máy thép.

Khớp nối lưới – Grid Coupling

Phù hợp khi cần:

• Khả năng giảm rung.
• Hấp thụ tải va đập.
• Truyền mô-men xoắn lớn.
• Thiết kế tương đối đơn giản.
• Bảo trì phần tử lưới và mỡ.

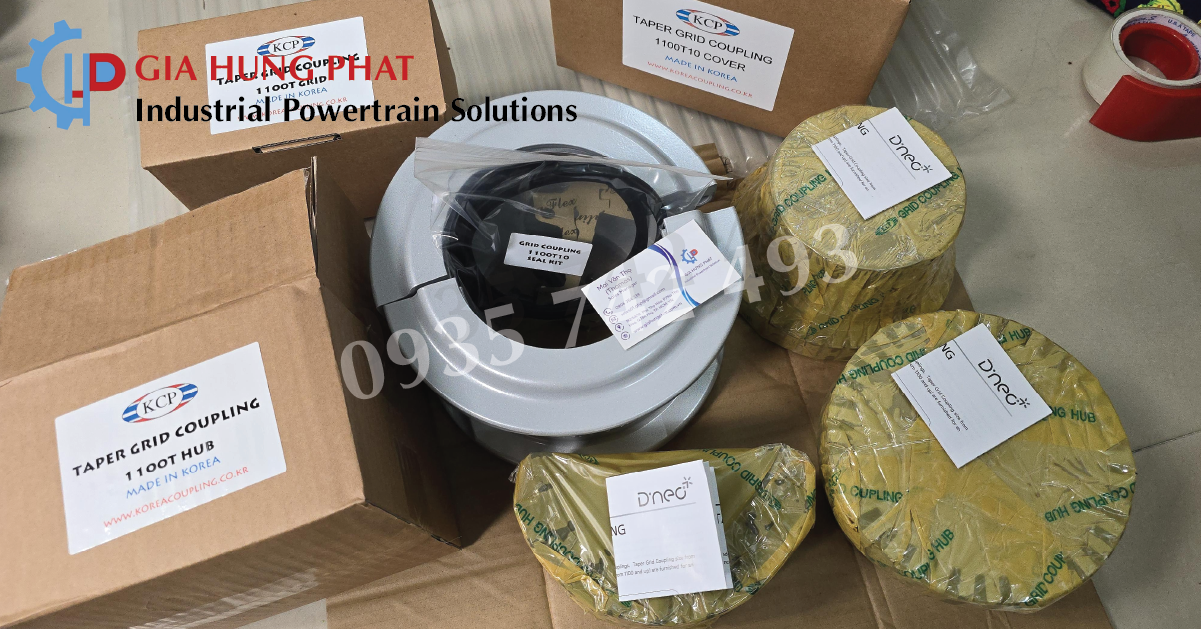

Tham khảo sản phẩn: Khớp nối lưới lò xo KCP

Khớp nối răng – Gear Coupling

Phù hợp khi cần:

• Mật độ truyền mô-men xoắn cao.
• Kích thước coupling tương đối nhỏ so với khả năng truyền tải.
• Khả năng bù sai lệch trục.
• Ứng dụng công nghiệp nặng.

Việc lựa chọn giữa Grid Coupling và Gear Coupling cần dựa trên đặc tính cụ thể của dây chuyền thay vì chỉ dựa vào công suất motor.

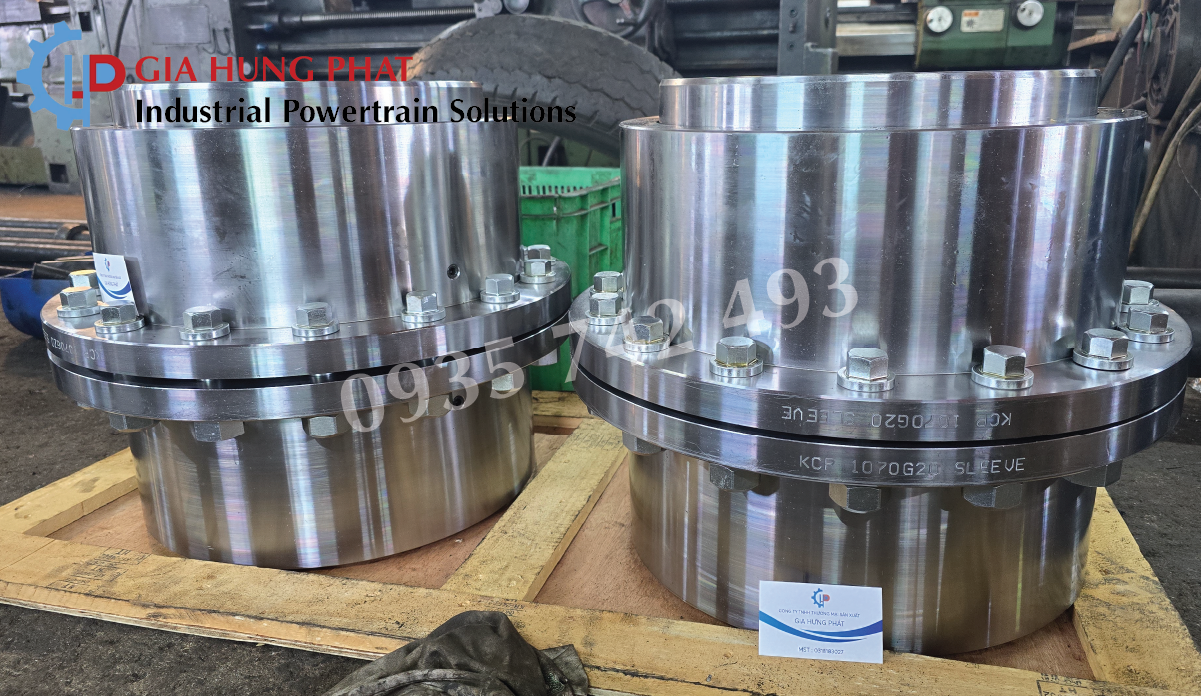

Tham khảo sản phẩn: Khớp nối răng KCP

15. Ví dụ lựa chọn khớp nối trục cho dây chuyền thép

Giả sử một hệ thống truyền động có:

• Motor: 250 kW
• Tốc độ: 1.500 RPM
• Tải: biến thiên
• Môi trường: nhiệt độ cao, bụi kim loại
• Có khởi động thường xuyên.

Mô-men xoắn danh nghĩa:

T = 9550 × 250 / 1500

T ≈ 1.592 Nm

Sau đó cần xác định hệ số tải dựa trên đặc tính máy.

Nếu giả sử hệ số tải là 2:

T thiết kế ≈ 3.184 Nm

Khớp nối được lựa chọn phải có Torque Rating phù hợp và cao hơn giá trị yêu cầu, đồng thời đáp ứng RPM, bore, sai lệch trục và điều kiện môi trường.

Đây chỉ là ví dụ minh họa. Với hệ thống rolling mill hoặc các thiết bị quan trọng, hệ số tải cần được xác định dựa trên dữ liệu thực tế và yêu cầu của nhà sản xuất.

Checklist lựa chọn khớp nối trục cho nhà máy thép

Trước khi đặt hàng, có thể sử dụng checklist sau:

Nếu tất cả các thông số trên được xác định trước, việc lựa chọn khớp nối trục cho nhà máy thép sẽ chính xác hơn rất nhiều.

Vì sao khớp nối lưới KCP phù hợp với ứng dụng công nghiệp nặng?

Khớp nối lưới KCP là một lựa chọn đáng cân nhắc cho các hệ thống truyền động công nghiệp cần khả năng truyền mô-men xoắn lớn và hấp thụ dao động.

Dòng KCP T10 có nhiều size lớn với Torque Rating tăng theo kích thước. Ví dụ, các model T10 lớn có khả năng truyền mô-men xoắn từ hàng trăm nghìn Nm, phù hợp với những hệ thống truyền động tải rất lớn.

Đối với các ứng dụng trong nhà máy thép, việc lựa chọn model KCP cần căn cứ vào Torque, RPM, bore, tải động và điều kiện vận hành thực tế thay vì chỉ chọn theo công suất motor.

Gia Hưng Phát cung cấp khớp nối trục cho nhà máy thép

Gia Hưng Phát cung cấp các dòng khớp nối trục công nghiệp, khớp nối lưới KCP, khớp nối răng, khớp nối cao su đàn hồi và các giải pháp truyền động phục vụ nhà máy thép, rolling mill, cầu trục, băng tải, gearbox và máy móc công nghiệp.

Đối với các hệ thống cần lựa chọn khớp nối lưới cho nhà máy thép, khách hàng nên cung cấp các thông số gồm công suất motor, tốc độ RPM, đường kính trục, mô-men xoắn, loại máy công tác và chế độ tải. Từ đó có thể xác định size coupling phù hợp và hạn chế tình trạng khớp nối bị quá tải, rung động hoặc mòn sớm.

Kết luận

Lựa chọn khớp nối trục cho nhà máy thép không đơn giản là chọn một coupling có đường kính trục phù hợp. Cần đánh giá đồng thời công suất, RPM, mô-men xoắn, tải va đập, hệ số tải, sai lệch trục, nhiệt độ, môi trường và chế độ vận hành.

Đặc biệt với các dây chuyền có tải động và dao động mô-men xoắn, khớp nối lưới có thể là giải pháp phù hợp nhờ khả năng truyền tải lớn và hấp thụ một phần rung động. Tuy nhiên, model cụ thể phải được tính toán dựa trên dữ liệu thực tế của từng hệ thống.
