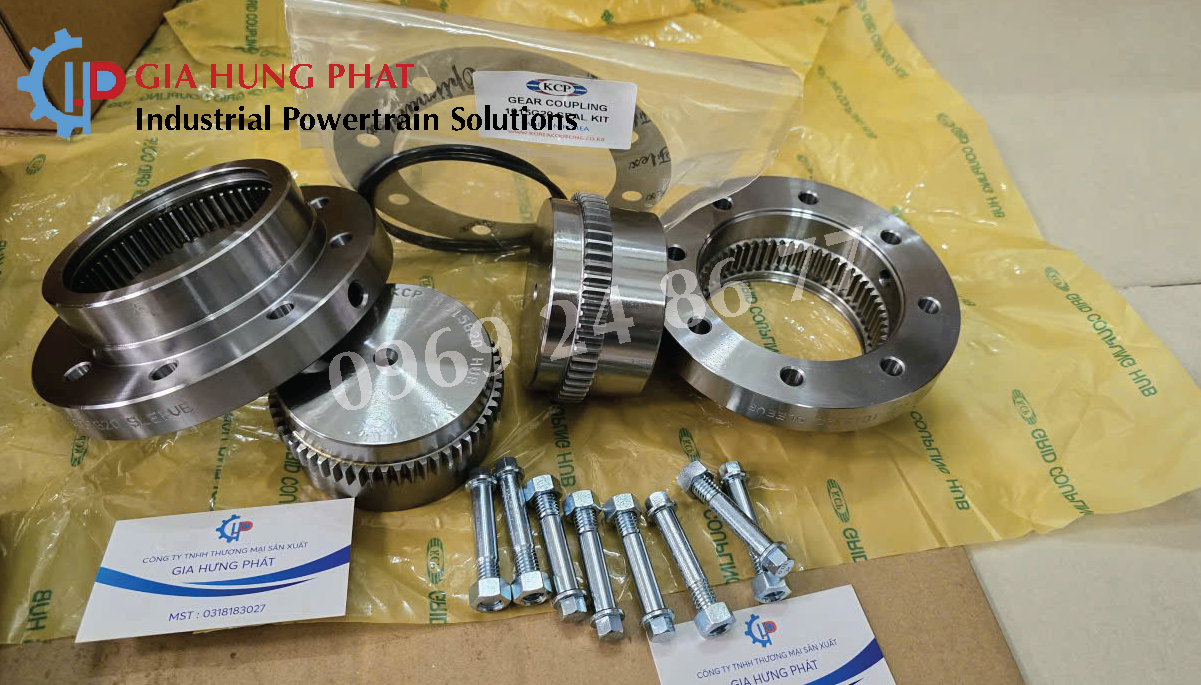

Trong các hệ truyền động công nghiệp, khớp nối răng (Gear Coupling) thường được lựa chọn khi yêu cầu truyền mô-men xoắn lớn, khả năng bù sai lệch trục và độ bền cao. Tuy nhiên, khi làm việc ở tốc độ quay cao, yêu cầu đối với khớp nối răng trở nên khắt khe hơn đáng kể. Chỉ cần một sai lệch nhỏ về đồng tâm, cân bằng động, bôi trơn hoặc lắp đặt cũng có thể tạo ra rung động, nhiệt và tải động lớn, từ đó làm giảm nhanh tuổi thọ của coupling. Vậy khớp nối răng trong hệ truyền động tốc độ cao cần đáp ứng những điều kiện nào để hoạt động ổn định? Những yếu tố nào quyết định độ tin cậy và tuổi thọ của gear coupling?
1. Tốc độ cao khiến khớp nối răng phải chịu tải động lớn hơn
Ở tốc độ thấp, một số sai lệch nhỏ trong hệ thống có thể chưa gây ra vấn đề nghiêm trọng. Tuy nhiên, khi RPM tăng, ảnh hưởng của mất cân bằng và sai lệch hình học sẽ trở nên rõ rệt hơn.
Một coupling quay với tốc độ cao có thể phát sinh lực ly tâm, rung động và tải động đáng kể nếu khối lượng không phân bố đều. Điều này khiến tải tác động lên răng coupling thay đổi liên tục theo chu kỳ quay.
Vì vậy, khi lựa chọn gear coupling tốc độ cao, không nên chỉ kiểm tra mô-men định mức mà phải xem xét đồng thời:
Torque + Speed + Balance + Alignment + Lubrication + Temperature.
2. Cân bằng động là yếu tố quan trọng đối với gear coupling tốc độ cao
Một trong những yếu tố quyết định độ tin cậy của khớp nối răng ở tốc độ cao là Dynamic Balance. Nếu coupling mất cân bằng, khi tốc độ quay tăng, lực động phát sinh cũng tăng mạnh. Hệ quả có thể bao gồm:
- Rung động tăng.
- Tải lên ổ bi tăng.
- Tăng tải lên shaft và gearbox.
- Tăng tiếng ồn.
- Tăng nhiệt.
- Mòn răng không đều.
- Giảm tuổi thọ của coupling và các thiết bị liên quan.
Do đó, đối với hệ thống có tốc độ quay cao, cần kiểm tra yêu cầu cân bằng động của coupling theo tốc độ vận hành thực tế và tiêu chuẩn áp dụng cho hệ thống.
3. Alignment chính xác quyết định tuổi thọ của răng
Khớp nối răng có khả năng bù sai lệch giữa hai trục, nhưng không nên hiểu rằng coupling có thể thay thế cho việc căn chỉnh trục chính xác.
Khi xảy ra misalignment, tải tiếp xúc giữa răng ngoài và răng trong có thể bị phân bố không đều. Một phần răng sẽ chịu tải lớn hơn phần còn lại.
Ở tốc độ cao, tình trạng này càng nghiêm trọng vì sai lệch nhỏ có thể tạo ra lực động lớn.
Một pattern mòn răng tập trung ở một phía thường là dấu hiệu cần kiểm tra:
- Parallel misalignment.
- Angular misalignment.
- Shaft runout.
- Hub alignment.
- Thermal growth.
Đặc biệt, nếu coupling nằm giữa motor và gearbox tốc độ cao, alignment cần được kiểm tra chính xác sau khi lắp đặt và sau các lần bảo trì thiết bị.
4. Thermal Growth có thể làm thay đổi alignment khi máy vận hành
Một hệ thống có thể được căn chỉnh hoàn hảo khi nguội nhưng lại xuất hiện sai lệch khi đạt nhiệt độ làm việc.
Nguyên nhân là motor, gearbox, housing và các kết cấu liên quan đều có thể giãn nở nhiệt. Nếu không tính đến thermal growth, vị trí tương đối giữa hai trục có thể thay đổi khi máy chạy.
Đối với hệ thống tốc độ cao, sự thay đổi này có thể làm tăng tải lên răng coupling và gây ra hiện tượng mòn không đều.
Do đó, với các thiết bị làm việc ở nhiệt độ cao, cần xem xét alignment ở cả trạng thái nguội và trạng thái vận hành.
5. Bôi trơn quyết định khả năng làm việc của răng
Răng của gear coupling có sự tiếp xúc và trượt tương đối trong quá trình bù sai lệch. Vì vậy, chất lượng bôi trơn có ảnh hưởng trực tiếp đến ma sát và nhiệt độ làm việc. Ở tốc độ cao, yêu cầu về lubrication càng quan trọng vì tốc độ trượt tăng có thể làm gia tăng nhiệt sinh ra tại vùng tiếp xúc. Các vấn đề thường gặp gồm:
- Thiếu mỡ.
- Dùng sai loại grease.
- Mỡ không phù hợp với tốc độ.
- Mỡ bị lão hóa.
- Nhiễm bụi hoặc nước.
- Chu kỳ thay mỡ quá dài.
- Rò rỉ mỡ qua seal.
Khi bôi trơn không phù hợp, răng có thể xuất hiện scoring, pitting, adhesive wear hoặc fretting.

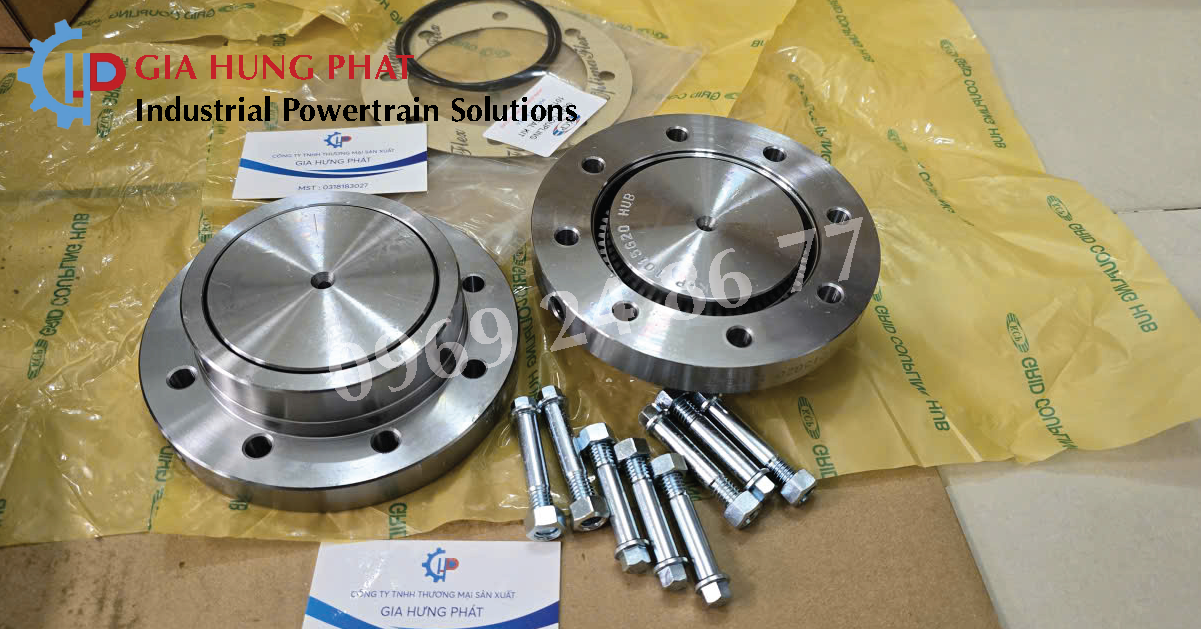

6. Seal của khớp nối răng cũng ảnh hưởng đến độ tin cậy
Một đặc điểm quan trọng của gear coupling là cần duy trì chất bôi trơn bên trong housing và hạn chế chất bẩn xâm nhập.
Nếu seal bị hỏng, mỡ có thể rò rỉ ra ngoài hoặc bụi, nước và tạp chất xâm nhập vào bên trong.
Khi đó, dù torque và tốc độ vẫn nằm trong giới hạn thiết kế, răng coupling vẫn có thể bị mài mòn nhanh.
Đối với hệ truyền động tốc độ cao, cần kiểm tra định kỳ:
Seal → Grease → Gear Teeth → Housing.
Không nên chỉ kiểm tra răng mà bỏ qua tình trạng phớt và chất bôi trơn.
7. Backlash cần được kiểm soát
Khớp nối răng không phải là coupling truyền động hoàn toàn không có độ rơ. Một mức backlash nhất định có thể cần thiết cho quá trình làm việc của răng. Tuy nhiên, nếu backlash tăng bất thường theo thời gian, đây có thể là dấu hiệu của:
- Mòn răng.
- Thiếu bôi trơn.
- Misalignment.
- Tải va đập.
- Lắp đặt không đúng.
- Hệ thống rung động quá mức.
Ở tốc độ cao, backlash lớn có thể làm xuất hiện tiếng gõ, dao động mô-men và tải động bất thường. Vì vậy, việc theo dõi backlash là một phương pháp hữu ích để đánh giá tình trạng của gear coupling.
8. Tải động và peak torque có thể nguy hiểm hơn mô-men trung bình
Một hệ thống tốc độ cao có thể có mô-men làm việc trung bình khá thấp nhưng vẫn tạo ra các peak torque lớn khi:
- Khởi động.
- Dừng máy.
- Thay đổi tốc độ.
- Tải thay đổi đột ngột.
- Kẹt cơ cấu.
- Đảo chiều.
- Xuất hiện cộng hưởng xoắn.
Do đó, khi lựa chọn khớp nối răng tốc độ cao, cần đánh giá cả torque trung bình và torque peak. Đặc biệt, nếu hệ thống có hiện tượng torsional vibration, cần phân tích toàn bộ hệ truyền động thay vì chỉ kiểm tra coupling.
9. Tần số cộng hưởng xoắn cần được xem xét
Trong các hệ truyền động tốc độ cao, torsional vibration là một vấn đề không nên bỏ qua. Motor, coupling, gearbox và tải có thể tạo thành một hệ dao động xoắn. Nếu tốc độ vận hành nằm gần vùng cộng hưởng, biên độ dao động mô-men có thể tăng đáng kể. Khi đó, coupling phải chịu tải xoắn thay đổi liên tục, dù mô-men trung bình vẫn nằm dưới mức định mức. Đây là một trong những trường hợp giải thích tại sao gear coupling vẫn có thể hỏng dù torque làm việc thấp hơn rated torque.
10. Độ cứng của shaft line ảnh hưởng đến ứng xử của coupling
Khớp nối không hoạt động độc lập mà là một phần của toàn bộ shaft line.
Độ cứng của:
- Motor shaft.
- Gearbox shaft.
- Coupling.
- Bearings.
- Base frame.
có thể ảnh hưởng đến cách hệ thống phản ứng với tải và rung động.
Nếu shaft line có độ cứng không phù hợp hoặc kết cấu đỡ không đủ ổn định, coupling có thể phải chịu tải động cao hơn dự kiến.
Do đó, trong các hệ thống tốc độ cao quan trọng, việc đánh giá coupling nên được thực hiện cùng với toàn bộ hệ truyền động.
11. Nhiệt độ vận hành cũng quyết định độ tin cậy
Tốc độ cao thường làm tăng ma sát và nhiệt sinh ra tại coupling. Nếu hệ thống làm việc trong môi trường nhiệt độ cao, vấn đề này càng nghiêm trọng.
Nhiệt độ tăng có thể ảnh hưởng đến:
- Chất bôi trơn.
- Seal.
- Độ nhớt của grease.
- Giãn nở vật liệu.
- Alignment.
- Tuổi thọ răng.
Nếu nhiệt độ coupling tăng bất thường, cần kiểm tra ngay nguyên nhân thay vì chỉ bổ sung thêm mỡ. Nhiệt độ cao + thiếu bôi trơn + misalignment có thể tạo thành một vòng lặp hư hỏng rất nhanh.
12. Vật liệu và thiết kế răng cũng ảnh hưởng đến độ bền
Đối với hệ thống tốc độ cao, chất lượng vật liệu và thiết kế của gear coupling có vai trò quan trọng.
Các yếu tố cần xem xét gồm:
- Vật liệu chế tạo răng.
- Độ cứng bề mặt.
- Thiết kế biên dạng răng.
- Khả năng chịu tải.
- Khả năng bù misalignment.
- Khả năng chịu nhiệt.
- Chất lượng gia công.
- Độ chính xác của các bề mặt lắp ghép.
Một coupling có torque rating cao nhưng không được thiết kế phù hợp với tốc độ quay thực tế vẫn có thể không đảm bảo độ tin cậy.

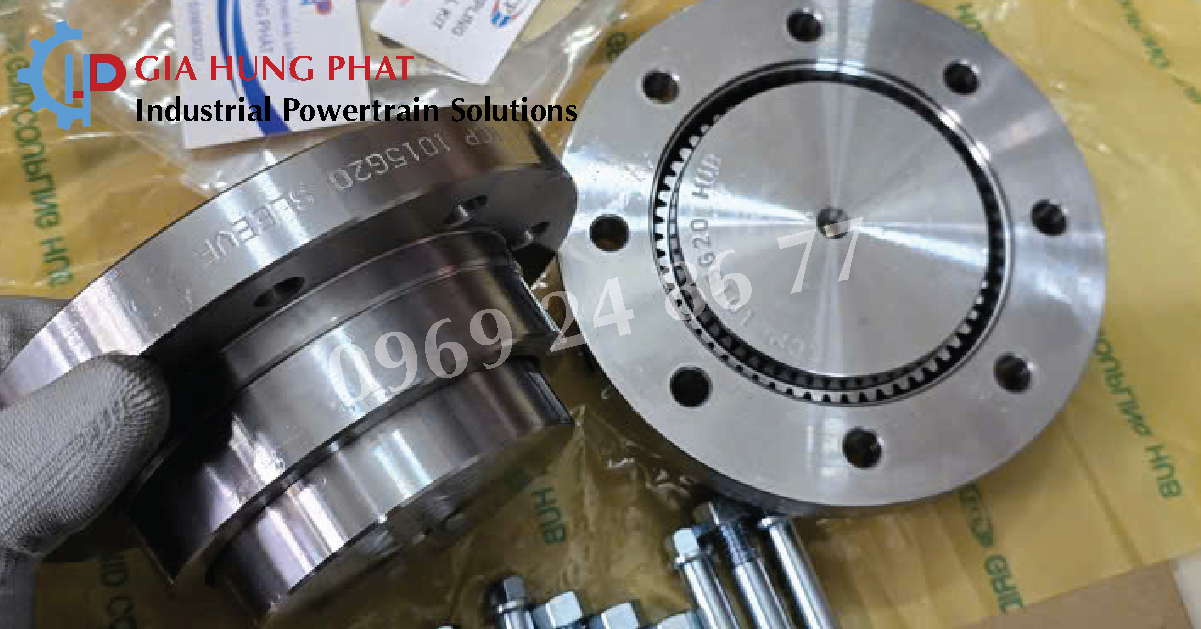

13. Lắp đặt chính xác là điều kiện bắt buộc
Đối với hệ truyền động tốc độ cao, các lỗi lắp đặt nhỏ có thể nhanh chóng trở thành vấn đề lớn.
Một số điểm cần kiểm tra:
- Độ đồng tâm của hai trục.
- Angular alignment.
- Parallel alignment.
- Shaft runout.
- Khoảng cách axial.
- Độ chính xác của hub.
- Torque siết bulông.
- Vị trí lắp đặt hub.
- Lượng và loại mỡ.
- Tình trạng seal.
Sau khi lắp đặt, nên kiểm tra rung động để xác nhận shaft line hoạt động ổn định.
14. Vibration Analysis giúp phát hiện sớm sự cố
Đối với gear coupling tốc độ cao, Vibration Analysis là một phương pháp hữu ích để theo dõi tình trạng thiết bị. Thông qua phân tích rung động có thể phát hiện các dấu hiệu liên quan đến:
- Misalignment.
- Unbalance.
- Gear wear.
- Bearing problems.
- Torsional issues.
- Looseness.
- Resonance.
Nếu rung động tăng dần theo thời gian, đây có thể là dấu hiệu sớm trước khi coupling xuất hiện hư hỏng nghiêm trọng. Thay vì chờ đến khi răng gãy hoặc coupling dừng hoàn toàn, doanh nghiệp có thể sử dụng condition monitoring để lên kế hoạch bảo trì chủ động.
15. Những yếu tố cần kiểm tra khi chọn khớp nối răng tốc độ cao
Khi lựa chọn khớp nối răng cho hệ truyền động tốc độ cao, có thể sử dụng các tiêu chí sau:
| Yếu tố | Cần kiểm tra |
|---|---|
| Torque | Mô-men làm việc và peak torque |
| Speed | RPM liên tục và tốc độ cực đại |
| Misalignment | Angular, parallel, axial |
| Dynamic Balance | Yêu cầu cân bằng theo tốc độ |
| Lubrication | Loại mỡ, lượng mỡ, chu kỳ bảo dưỡng |
| Temperature | Nhiệt độ môi trường và nhiệt độ coupling |
| Backlash | Độ rơ và giới hạn cho phép |
| Vibration | Mức rung và tần số bất thường |
| Seal | Khả năng giữ mỡ và chống nhiễm bẩn |
| Installation | Alignment và dung sai lắp đặt |
Điểm quan trọng là không nên lựa chọn coupling chỉ dựa trên mô-men định mức. Một thiết kế đáng tin cậy phải phù hợp với toàn bộ điều kiện vận hành.
16. Quy trình bảo trì khớp nối răng tốc độ cao
Để duy trì độ tin cậy lâu dài, doanh nghiệp nên xây dựng chương trình kiểm tra định kỳ.
Trước tiên, kiểm tra trực quan tình trạng housing, seal và dấu hiệu rò rỉ mỡ. Tiếp theo, kiểm tra nhiệt độ và rung động trong quá trình vận hành.
Khi bảo trì định kỳ, cần kiểm tra tình trạng răng, backlash, chất lượng mỡ và dấu hiệu mòn bất thường. Nếu phát hiện pattern mòn tập trung ở một phía, cần kiểm tra alignment trước khi tiếp tục vận hành.
Đối với các hệ thống quan trọng, có thể kết hợp vibration monitoring, temperature monitoring và inspection để phát hiện sớm sự thay đổi của coupling.
Đọc thêm: Khớp nối bánh răng cần cẩu bằng thép không gỉ, dùng cho cần cẩu trên cao
Kết luận
Khớp nối răng trong hệ truyền động tốc độ cao phải làm việc trong điều kiện khắt khe hơn nhiều so với các ứng dụng tốc độ thấp. Độ tin cậy của coupling không chỉ phụ thuộc vào mô-men truyền mà còn chịu ảnh hưởng trực tiếp bởi tốc độ quay, cân bằng động, alignment, thermal growth, bôi trơn, backlash, rung động, tải động và nhiệt độ.
Một gear coupling có torque rating cao chưa chắc đã phù hợp với hệ thống tốc độ cao nếu không đáp ứng yêu cầu về dynamic balance, tốc độ quay và điều kiện lắp đặt. Vì vậy, quá trình lựa chọn cần đánh giá coupling như một phần của toàn bộ motor–coupling–gearbox–shaft line.
Đặc biệt với các ứng dụng như nhà máy thép, rolling mill, gearbox tốc độ cao, máy nén, bơm và các hệ truyền động công nghiệp, việc lựa chọn đúng coupling và kiểm soát alignment, lubrication và vibration ngay từ đầu sẽ giúp giảm nguy cơ mòn răng, rung động và dừng máy ngoài kế hoạch.
