Trong các hệ thống cần cẩu trên cao (Overhead Crane), khớp nối bánh răng là một trong những bộ phận quan trọng của hệ truyền động, đặc biệt tại các vị trí kết nối giữa motor, hộp giảm tốc và cơ cấu nâng hạ hoặc di chuyển. Khi làm việc trong môi trường khắc nghiệt như nhà máy thép, cảng biển, nhà máy hóa chất hoặc khu vực có độ ẩm cao, yêu cầu về vật liệu và khả năng chống ăn mòn của khớp nối ngày càng được quan tâm. Khớp nối bánh răng cần cẩu bằng thép không gỉ được lựa chọn trong những ứng dụng cần khả năng chống ăn mòn, độ bền cơ học và độ tin cậy cao. Với thiết kế sử dụng các răng ăn khớp để truyền mô-men, gear coupling có thể truyền tải lớn trong khi vẫn cho phép bù một mức sai lệch nhất định giữa các trục.
Khớp nối bánh răng cho cần cẩu trên cao là gì?

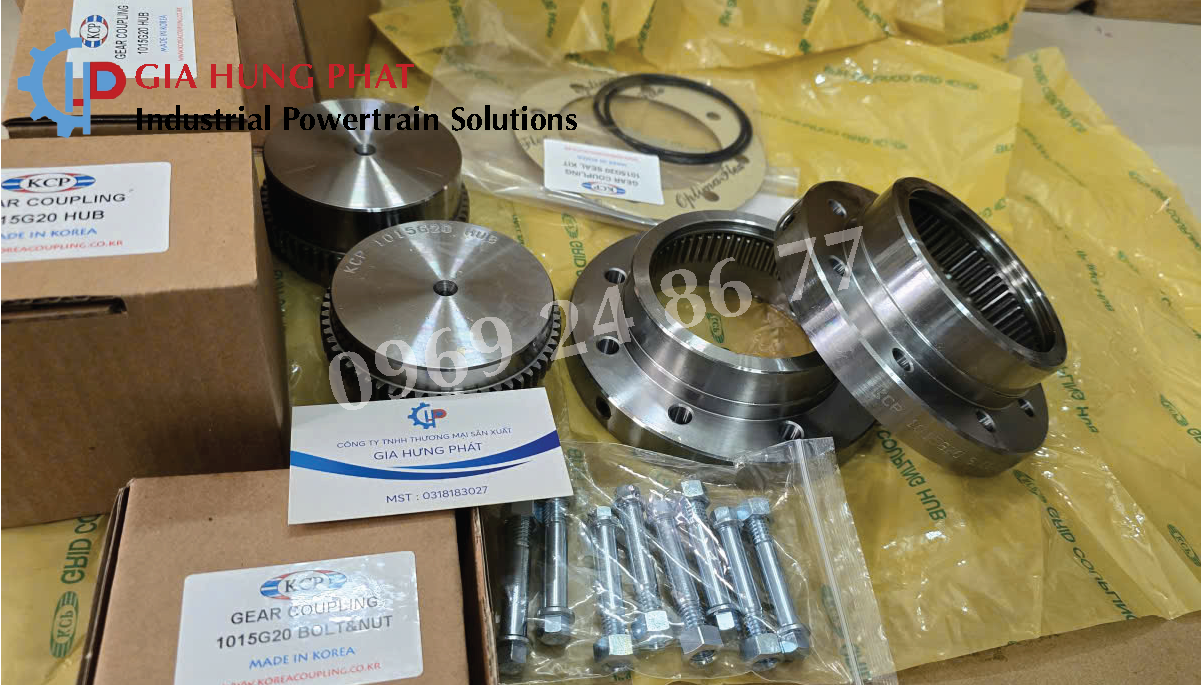

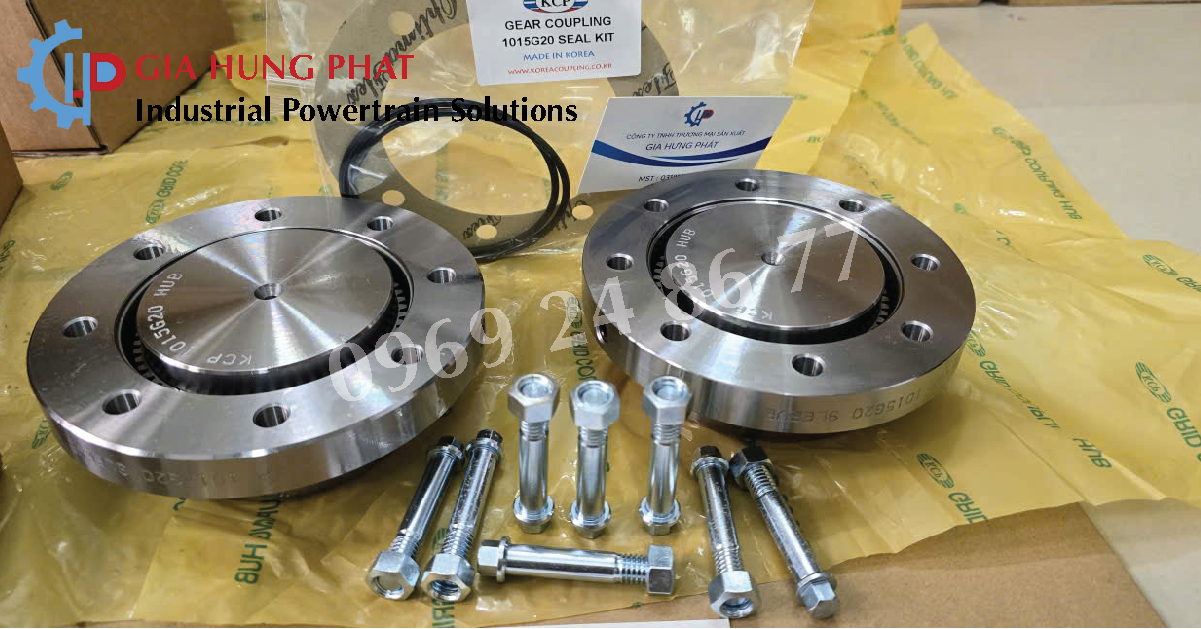

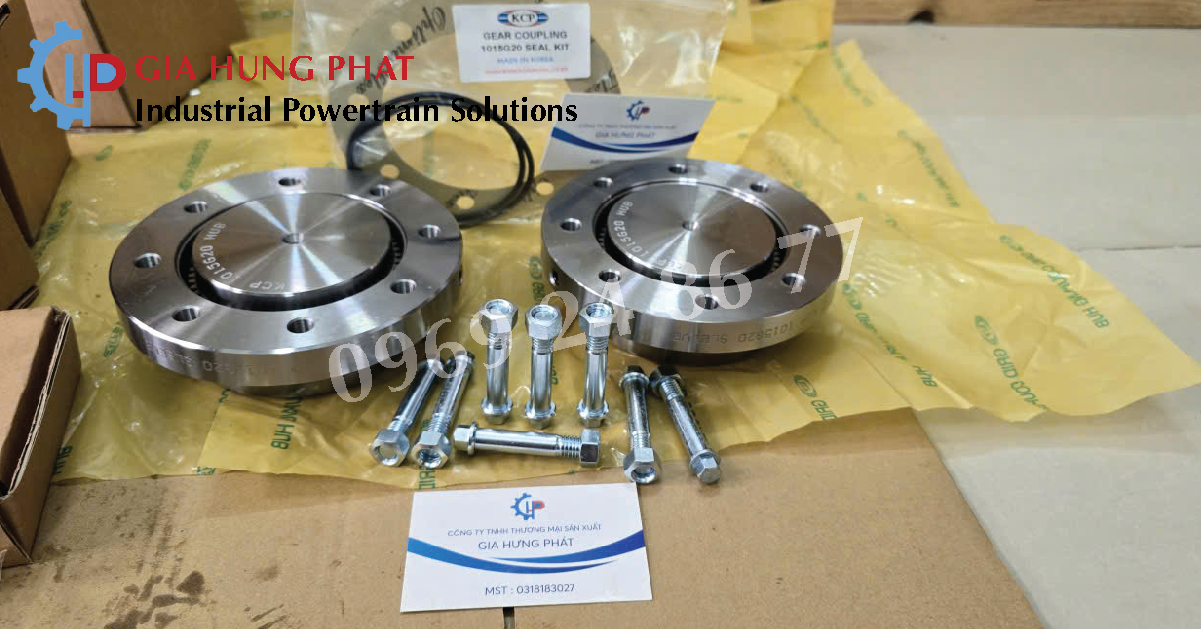

Khớp nối bánh răng (Gear Coupling) là loại khớp nối cơ khí sử dụng hai bộ răng ăn khớp để truyền mô-men giữa hai trục.
Một cấu hình phổ biến gồm:
- Hai hub có răng ngoài.
- Hai sleeve có răng trong.
- Housing hoặc cover.
- Seal.
- Chất bôi trơn.
Hai hub được lắp trên hai trục cần kết nối. Răng ngoài của hub ăn khớp với răng trong của sleeve, tạo thành đường truyền mô-men từ trục chủ động sang trục bị động.
Thiết kế này cho phép gear coupling truyền mô-men lớn trong kích thước tương đối nhỏ, đồng thời có khả năng bù sai lệch giữa các trục.
Vì sao cần cẩu trên cao cần khớp nối bánh răng có độ tin cậy cao?
Cần cẩu trên cao thường phải thực hiện nhiều chu kỳ nâng, hạ và di chuyển trong một ca làm việc. Hệ truyền động có thể phải chịu:
- Tải trọng lớn.
- Tải thay đổi liên tục.
- Khởi động và dừng nhiều lần.
- Tải va đập.
- Rung động.
- Mô-men xoắn cao.
- Điều kiện môi trường khắc nghiệt.
Một sự cố tại coupling có thể khiến toàn bộ cơ cấu truyền động ngừng hoạt động.
Đặc biệt đối với cơ cấu nâng, sự cố coupling có thể gây ảnh hưởng trực tiếp đến khả năng nâng hạ tải. Vì vậy, độ tin cậy của khớp nối bánh răng là yếu tố cần được xem xét ngay từ giai đoạn thiết kế và lựa chọn thiết bị.
Khớp nối bánh răng bằng thép không gỉ có ưu điểm gì?
Thép không gỉ có khả năng chống ăn mòn tốt hơn nhiều loại thép thông thường trong những môi trường phù hợp. Đây là ưu điểm đáng chú ý khi coupling được sử dụng tại những khu vực có:
- Độ ẩm cao.
- Hơi nước.
- Nước biển hoặc môi trường gần biển.
- Hóa chất ăn mòn.
- Môi trường vệ sinh thường xuyên.
- Nhiệt độ và điều kiện vận hành khắc nghiệt.
Tuy nhiên, cần lưu ý rằng “thép không gỉ” không phải là một loại vật liệu duy nhất. Có nhiều mác inox khác nhau với đặc tính cơ học và khả năng chống ăn mòn khác nhau.
Do đó, không nên chỉ yêu cầu “inox” mà cần xác định rõ loại vật liệu phù hợp với mô-men, tải trọng, tốc độ và môi trường làm việc.
1. Khả năng truyền mô-men lớn
Một ưu điểm quan trọng của gear coupling là khả năng truyền mô-men cao.
Trong cần cẩu trên cao, đặc biệt ở cơ cấu nâng, motor và gearbox có thể phải truyền mô-men lớn để nâng tải. Gear coupling sử dụng diện tích tiếp xúc của nhiều răng để truyền lực, giúp phân bố tải trên hệ thống răng.
Tuy nhiên, mô-men định mức không phải yếu tố duy nhất khi lựa chọn coupling. Cần tính đến cả peak torque, service factor và chế độ làm việc của cần cẩu.
2. Khả năng bù sai lệch trục
Trong quá trình lắp đặt và vận hành, hai trục có thể xuất hiện:
- Angular misalignment.
- Parallel misalignment.
- Axial movement.
Gear coupling có khả năng bù một mức sai lệch nhất định nhờ thiết kế răng có độ tự do tương đối giữa hub và sleeve.
Điều này đặc biệt hữu ích trong các hệ truyền động cần cẩu, nơi motor, gearbox và cơ cấu truyền động có thể chịu sự thay đổi vị trí hoặc biến dạng nhỏ trong quá trình vận hành.
Tuy nhiên, khả năng bù misalignment không có nghĩa coupling có thể làm việc lâu dài với alignment kém. Nếu sai lệch quá lớn, tải trên răng sẽ phân bố không đều và gây mòn nhanh.
3. Chống ăn mòn trong môi trường khắc nghiệt
Một trong những lý do sử dụng vật liệu thép không gỉ là khả năng chống ăn mòn.
Đối với cần cẩu làm việc ngoài trời hoặc tại khu vực có độ ẩm cao, nước và hơi muối có thể gây ăn mòn bề mặt kim loại.
Khi bề mặt răng bị ăn mòn, khả năng tiếp xúc và truyền tải có thể bị ảnh hưởng. Vì vậy, vật liệu chống ăn mòn có thể mang lại lợi ích trong những ứng dụng đặc thù.
Tuy nhiên, cần đánh giá toàn bộ cấu tạo coupling, bởi khả năng chống ăn mòn không chỉ phụ thuộc vào hub mà còn liên quan đến sleeve, cover, seal, bulông và chất bôi trơn.
4. Gear coupling cho cơ cấu nâng của cần cẩu trên cao
Cơ cấu nâng là khu vực yêu cầu cao về khả năng truyền mô-men và độ tin cậy.
Một hệ thống điển hình có thể được mô tả:
Motor → Gear Coupling → Gearbox → Drum → Wire Rope → Hook
Trong quá trình nâng tải, motor tạo mô-men truyền qua coupling đến hộp giảm tốc. Gearbox tiếp tục tăng mô-men để tạo lực nâng cần thiết tại tang cuốn cáp.
Nếu coupling được lựa chọn không phù hợp, các vấn đề như mòn răng, quá nhiệt hoặc backlash tăng có thể ảnh hưởng đến toàn bộ hệ truyền động.
Vì vậy, cần lựa chọn coupling dựa trên torque, RPM, tải động, duty cycle và môi trường làm việc.
5. Khớp nối bánh răng cho cơ cấu di chuyển cầu
Ngoài cơ cấu nâng, gear coupling có thể được sử dụng trong các hệ truyền động:
- Di chuyển cầu.
- Di chuyển xe con.
- Cơ cấu quay.
- Các hệ truyền động phụ.
Các cơ cấu này thường phải khởi động và dừng nhiều lần, tạo ra các chu kỳ tải động liên tục.
Nếu tải động lớn, cần tính đến service factor phù hợp khi lựa chọn gear coupling.
6. Không nên chỉ dựa vào mô-men định mức
Một lỗi phổ biến khi lựa chọn gear coupling là chỉ so sánh:
Torque motor < Rated Torque coupling
và cho rằng coupling chắc chắn an toàn.
Trên thực tế, cần cẩu có thể tạo ra peak torque lớn trong quá trình:
- Khởi động.
- Phanh.
- Nâng tải.
- Hạ tải.
- Thay đổi tốc độ.
- Kẹt cơ cấu.
- Tải va đập.
Vì vậy, nên xem xét:
Design Torque = Working Torque × Service Factor
Ngoài ra, cần kiểm tra torque peak và số chu kỳ tải thực tế để đánh giá độ bền của coupling.
7. Bôi trơn khớp nối bánh răng
Một vấn đề đặc biệt quan trọng đối với gear coupling là bôi trơn răng.
Răng trong và răng ngoài có chuyển động tương đối khi coupling bù sai lệch. Nếu bôi trơn không đầy đủ, ma sát và nhiệt tại vùng tiếp xúc sẽ tăng.
Các vấn đề thường gặp gồm:
- Thiếu mỡ.
- Sai loại mỡ.
- Mỡ bị lão hóa.
- Mỡ nhiễm nước.
- Mỡ nhiễm bụi.
- Chu kỳ bảo dưỡng quá dài.
Khi đó, răng có thể xuất hiện mòn, pitting hoặc scoring.
Đối với cần cẩu làm việc ngoài trời, cần đặc biệt chú ý đến khả năng chống nước của hệ thống seal và tình trạng chất bôi trơn.
8. Tại sao răng gear coupling thường bị mòn một phía?
Nếu quan sát thấy răng của gear coupling bị mòn tập trung ở một phía, cần kiểm tra alignment.
Các nguyên nhân có thể bao gồm:
Misalignment → tiếp xúc răng không đều → tải tập trung → mòn một phía.
Ngoài alignment, cần kiểm tra:
- Thermal growth.
- Shaft runout.
- Độ đồng tâm của hub.
- Độ chính xác lắp đặt.
- Tình trạng ổ trục.
- Biến dạng kết cấu.
Không nên chỉ thay coupling mới mà bỏ qua nguyên nhân khiến coupling cũ bị mòn.
9. Khớp nối bánh răng bằng thép không gỉ có cần bảo trì không?
Việc sử dụng vật liệu chống ăn mòn không có nghĩa coupling không cần bảo trì.
Vẫn cần kiểm tra định kỳ:
- Tình trạng răng.
- Lượng và chất lượng mỡ.
- Seal.
- Bulông.
- Backlash.
- Alignment.
- Rung động.
- Nhiệt độ.
Nếu coupling làm việc trong môi trường ăn mòn, cần kiểm tra thêm dấu hiệu ăn mòn bề mặt và tình trạng các chi tiết kim loại.
10. Dấu hiệu gear coupling cần được kiểm tra
Một số dấu hiệu cảnh báo gồm:
Rung động tăng
Có thể liên quan đến mất cân bằng, misalignment hoặc mòn răng.
Nhiệt độ coupling tăng
Có thể do thiếu bôi trơn hoặc sai lệch trục.
Tiếng ồn bất thường
Tiếng gõ hoặc tiếng kim loại có thể liên quan đến backlash hoặc mòn răng.
Mỡ có nhiều hạt kim loại
Có thể là dấu hiệu răng đang bị mài mòn.
Backlash tăng
Độ rơ lớn dần có thể cho thấy răng coupling đã bị mòn.
Răng mòn không đều
Cần kiểm tra alignment và shaft line.
11. Những yếu tố cần xem xét khi chọn gear coupling cho cần cẩu
Khi lựa chọn khớp nối bánh răng cho cần cẩu trên cao, nên xác định:
| Thông số | Nội dung cần kiểm tra |
|---|---|
| Công suất | Công suất motor |
| Torque | Mô-men làm việc |
| Peak Torque | Mô-men cực đại |
| RPM | Tốc độ quay |
| Service Factor | Hệ số làm việc |
| Duty Class | Chế độ vận hành |
| Bore | Đường kính trục |
| Misalignment | Sai lệch trục |
| Temperature | Nhiệt độ |
| Environment | Nước, bụi, hóa chất |
| Material | Vật liệu coupling |
| Lubrication | Phương án bôi trơn |
Nếu sử dụng trong môi trường có nguy cơ ăn mòn, cần lựa chọn vật liệu và lớp bảo vệ phù hợp thay vì chỉ mặc định rằng mọi loại inox đều đáp ứng được điều kiện làm việc.
12. Khớp nối bánh răng thép không gỉ có phù hợp với mọi cần cẩu không?
Việc sử dụng thép không gỉ nên dựa trên yêu cầu thực tế của ứng dụng.
Trong môi trường thông thường, thép hợp kim có xử lý bề mặt phù hợp có thể đã đáp ứng tốt về độ bền và chi phí.
Trong khi đó, đối với môi trường có độ ẩm cao, hóa chất hoặc nguy cơ ăn mòn, vật liệu chống ăn mòn có thể mang lại lợi ích rõ rệt.
Quan trọng nhất vẫn là khả năng chịu tải, vật liệu, thiết kế răng, tốc độ, bôi trơn và điều kiện môi trường phải được lựa chọn đồng bộ.
Đọc thêm: Tại sao khớp nối răng vẫn hỏng dù mô-men làm việc nhỏ hơn mô-men định mức?
Khớp nối bánh răng bằng thép không gỉ cho cần cẩu trên cao là một giải pháp hướng đến các ứng dụng yêu cầu khả năng truyền mô-men cao đồng thời có yêu cầu về chống ăn mòn. Gear coupling có ưu điểm về khả năng truyền tải, bù sai lệch trục và phù hợp với nhiều hệ truyền động motor–gearbox của cần cẩu và máy nâng. Tuy nhiên, để đảm bảo độ tin cậy, không nên lựa chọn coupling chỉ dựa trên vật liệu hoặc mô-men định mức. Cần đồng thời đánh giá torque, peak torque, RPM, service factor, duty cycle, misalignment, nhiệt độ, môi trường và yêu cầu bôi trơn.
Đối với các hệ thống cần cẩu trên cao trong nhà máy thép, cảng biển, nhà máy hóa chất và các ngành công nghiệp nặng, việc lựa chọn đúng vật liệu và cấu hình gear coupling giúp hạn chế ăn mòn, mòn răng và thời gian dừng máy ngoài kế hoạch. Gia Hưng Phát cung cấp các giải pháp khớp nối bánh răng (Gear Coupling) cho hệ thống cần cẩu, máy nâng, motor–gearbox và các thiết bị truyền động công nghiệp, hỗ trợ lựa chọn theo tải, tốc độ, kích thước trục và điều kiện làm việc thực tế.
