Khớp nối răng được thiết kế để truyền mô-men xoắn lớn và làm việc trong các hệ thống công nghiệp có tải nặng như nhà máy thép, cán thép, hộp giảm tốc, băng tải và máy nghiền. Tuy nhiên, trên thực tế, khớp nối răng vẫn có thể bị mòn răng, gãy răng, nóng bất thường hoặc phá hỏng bạc răng dù mô-men làm việc thực tế nhỏ hơn mô-men định mức. Nguyên nhân là khả năng chịu tải của gear coupling không chỉ phụ thuộc vào mô-men xoắn danh nghĩa mà còn liên quan đến tải động, sai lệch trục, bôi trơn, tốc độ quay, nhiệt độ và điều kiện lắp đặt.
1. Mô-men làm việc nhỏ hơn định mức không có nghĩa là khớp nối luôn an toàn
Một sai lầm phổ biến khi lựa chọn khớp nối răng là chỉ so sánh mô-men làm việc với mô-men định mức của coupling. Ví dụ, một hệ thống có mô-men làm việc 20.000 Nm, trong khi khớp nối có mô-men định mức 30.000 Nm thì có vẻ như đang làm việc dưới tải cho phép.
Tuy nhiên, trong thực tế, mô-men truyền qua khớp nối có thể xuất hiện các đỉnh tải tức thời do khởi động motor, dừng máy, thay đổi tốc độ, kẹt vật liệu, tải va đập hoặc tải đảo chiều. Những peak torque này có thể cao hơn nhiều so với mô-men trung bình.
Vì vậy, khi đánh giá độ bền của gear coupling cần xem xét cả mô-men danh nghĩa, hệ số tải, mô-men cực đại và điều kiện vận hành thực tế, thay vì chỉ nhìn vào một giá trị torque rating.
2. Sai lệch trục quá lớn làm răng coupling chịu tải không đều
Đây là một trong những nguyên nhân phổ biến nhất khiến khớp nối răng nhanh hỏng dù mô-men truyền không cao.
Khớp nối bánh răng (Gear coupling) có khả năng bù một mức sai lệch nhất định giữa hai trục, bao gồm:
- Sai lệch góc.
- Sai lệch song song.
- Sai lệch dọc trục.
Nhưng khả năng bù sai lệch không có nghĩa là coupling có thể làm việc lâu dài với độ lệch lớn.
Khi hai trục bị lệch, tải không còn phân bố đều trên toàn bộ chiều rộng răng. Một phần răng sẽ phải chịu tải lớn hơn các phần còn lại, dẫn đến hiện tượng mòn răng một phía, mòn mép răng hoặc tập trung ứng suất tại vùng tiếp xúc.
Đây cũng là lý do một gear coupling có thể bị hư rất nhanh trong khi mô-men truyền vẫn thấp hơn nhiều so với khả năng định mức.
3. Thermal Growth có thể làm thay đổi alignment khi máy nóng
Trong các ứng dụng công nghiệp như nhà máy thép và rolling mill, alignment lúc thiết bị nguội chưa chắc giống alignment khi thiết bị đạt nhiệt độ vận hành.
Trục, housing, gearbox và các kết cấu máy có thể giãn nở nhiệt theo các hướng khác nhau. Hiện tượng này được gọi là Thermal Growth.
Nếu alignment chỉ được thực hiện ở trạng thái nguội mà không tính đến sự giãn nở nhiệt, khi máy chạy nóng, vị trí tương đối giữa hai trục có thể thay đổi. Gear coupling khi đó phải liên tục bù sai lệch lớn hơn thiết kế.
Hậu quả có thể là:
Thermal Growth → tăng misalignment → tải tập trung lên răng → tăng ma sát → tăng nhiệt → mòn răng nhanh.
Do đó, với các hệ thống nhiệt độ cao, việc kiểm tra alignment ở trạng thái vận hành hoặc tính toán thermal growth là rất quan trọng.
4. Bôi trơn không đúng có thể phá hỏng răng dù tải thấp
Răng của gear coupling thường làm việc trong điều kiện tiếp xúc trượt và chịu tải cao. Vì vậy, lubrication có ảnh hưởng trực tiếp đến tuổi thọ coupling.
Một số vấn đề thường gặp gồm:
- Thiếu mỡ bôi trơn.
- Dùng sai loại grease.
- Độ nhớt không phù hợp.
- Mỡ bị lão hóa.
- Mỡ bị nhiễm nước hoặc bụi.
- Chu kỳ thay mỡ quá dài.
- Không đủ lượng mỡ cần thiết.
Khi màng bôi trơn không đảm bảo, ma sát giữa răng ngoài và răng trong tăng lên. Bề mặt răng có thể xuất hiện adhesive wear, pitting, scoring hoặc fretting wear.
Trong trường hợp nghiêm trọng, nhiệt sinh ra do ma sát có thể làm mỡ mất tính năng, khiến quá trình mài mòn diễn ra nhanh hơn.
5. Nhiệt độ làm việc cao làm giảm tuổi thọ coupling
Một gear coupling có thể có mô-men định mức rất cao nhưng vẫn không phù hợp nếu điều kiện nhiệt độ vượt quá giới hạn thiết kế.
Nhiệt độ cao ảnh hưởng đến:
- Đặc tính của dầu/mỡ bôi trơn.
- Độ nhớt của chất bôi trơn.
- Độ giãn nở của các chi tiết.
- Độ cứng và tính chất vật liệu.
- Khả năng duy trì màng dầu trên bề mặt răng.
Đặc biệt trong các ứng dụng gần lò nung, rolling mill hoặc thiết bị có nhiệt bức xạ cao, cần đánh giá nhiệt độ thực tế tại coupling, không chỉ nhiệt độ môi trường.
6. Tải va đập và tải đảo chiều làm tăng ứng suất trên răng
Mô-men trung bình đôi khi không phản ánh đúng mức độ khắc nghiệt của ứng dụng.
Ví dụ, một hệ thống có mô-men làm việc trung bình chỉ 15.000 Nm nhưng thường xuyên:
- Khởi động/dừng.
- Đảo chiều.
- Kẹt tải.
- Va đập vật liệu.
- Thay đổi tải đột ngột.
Trong những trường hợp này, răng coupling phải chịu các chu kỳ ứng suất lặp lại và các peak torque cao hơn nhiều so với torque trung bình.
Nếu hiện tượng này xảy ra liên tục, có thể dẫn đến fatigue damage và cuối cùng gây nứt hoặc gãy răng.
7. Tốc độ quay cao cũng ảnh hưởng đến tuổi thọ khớp nối răng
Mô-men xoắn không phải yếu tố duy nhất quyết định khả năng làm việc của gear coupling. Tốc độ quay RPM cũng rất quan trọng.
Khi tốc độ tăng, ảnh hưởng của:
- Mất cân bằng.
- Lực ly tâm.
- Rung động.
- Nhiệt sinh ra.
- Sai lệch lắp đặt.
có thể trở nên đáng kể hơn.
Một coupling có thể đáp ứng tốt về torque nhưng lại không phù hợp về tốc độ vận hành. Vì vậy, khi lựa chọn gear coupling cần kiểm tra đồng thời Torque – Speed – Misalignment – Temperature – Lubrication.
8. Cân bằng và rung động kém có thể làm răng coupling bị mòn nhanh
Nếu coupling hoặc hệ thống trục có hiện tượng mất cân bằng, lực động sẽ tác động liên tục lên hệ thống.
Rung động bất thường có thể khiến tải trên răng thay đổi theo chu kỳ. Trong thời gian dài, điều này làm tăng:
- Mài mòn răng.
- Fretting.
- Pitting.
- Tiếng ồn.
- Nhiệt độ coupling.
- Độ rơ giữa các răng.
Do đó, khi gear coupling hỏng bất thường dù torque thấp, không nên chỉ kiểm tra coupling mà cần thực hiện Vibration Analysis để đánh giá toàn bộ hệ thống truyền động.
9. Lắp đặt sai làm giảm đáng kể tuổi thọ gear coupling
Một coupling có thông số đúng nhưng lắp đặt không chính xác vẫn có thể hỏng sớm.
Các lỗi phổ biến gồm:
- Alignment sai.
- Khoảng cách giữa hai trục không đúng.
- Hub lắp không đúng vị trí.
- Sai dung sai lắp ghép.
- Bulông siết không đúng lực.
- Không kiểm tra độ đồng tâm.
- Không kiểm tra axial movement.
- Không đảm bảo lượng mỡ sau khi lắp.
Đặc biệt, nếu hai hub không đồng tâm, răng coupling sẽ không tiếp xúc như thiết kế. Khi đó, một phần răng có thể chịu tải lớn hơn nhiều so với phần còn lại.
10. Mô-men định mức không phải lúc nào cũng là giá trị để chọn coupling trực tiếp
Một điểm quan trọng cần phân biệt là rated torque và application torque.
Mô-men định mức của coupling thường được xác định trong những điều kiện thiết kế nhất định. Khi đưa vào ứng dụng thực tế, cần xem xét thêm các hệ số liên quan đến loại tải và chế độ làm việc.
Có thể hình dung đơn giản:
Torque thiết kế = Torque làm việc × Service Factor
Nếu hệ thống có tải va đập hoặc làm việc liên tục, service factor cần được lựa chọn phù hợp. Vì vậy, coupling có rated torque chỉ cao hơn một chút so với torque làm việc có thể chưa tạo ra đủ dự phòng an toàn.
11. Răng coupling có thể hỏng do mòn trước khi đạt giới hạn torque
Không phải mọi dạng hư hỏng của gear coupling đều xuất phát từ quá tải mô-men.
Một coupling có thể hỏng do:
Misalignment → mòn răng → tăng backlash → rung động → tăng tải động → hư hỏng nhanh hơn.
Trong trường hợp này, torque truyền qua coupling có thể vẫn thấp hơn rated torque nhưng tuổi thọ đã bị giảm nghiêm trọng do điều kiện tiếp xúc răng không phù hợp.
Đây là lý do khi kiểm tra coupling cần quan sát pattern mòn trên răng, thay vì chỉ kiểm tra xem răng có gãy hay không.
12. Dấu hiệu nhận biết gear coupling đang làm việc không bình thường
Một số dấu hiệu nên được kiểm tra sớm gồm:
- Răng mòn tập trung ở một phía.
- Xuất hiện vết xước dọc trên răng.
- Răng bị pitting.
- Có bột kim loại trong mỡ.
- Nhiệt độ coupling tăng bất thường.
- Xuất hiện tiếng ồn hoặc tiếng gõ.
- Backlash tăng nhanh.
- Rung động tăng theo thời gian.
- Mỡ bị biến màu hoặc cháy.
- Có dấu hiệu rò rỉ mỡ.
Nếu phát hiện những dấu hiệu này, không nên chỉ tăng lượng mỡ hoặc thay coupling ngay. Cần tìm nguyên nhân gốc như misalignment, thermal growth, lubrication, vibration, overload hoặc installation error.
13. Cách kiểm tra khi khớp nối răng hỏng dù torque thấp
Khi gear coupling hỏng sớm, có thể thực hiện kiểm tra theo trình tự:
Bước 1: Xác định torque thực tế và torque peak của hệ thống.
Bước 2: Kiểm tra tốc độ quay và số chu kỳ khởi động/dừng trong ngày.
Bước 3: Đo alignment của hai trục và đánh giá cả thermal growth nếu thiết bị làm việc ở nhiệt độ cao.
Bước 4: Kiểm tra tình trạng răng coupling và xác định pattern mòn.
Bước 5: Kiểm tra loại mỡ, lượng mỡ và chu kỳ bôi trơn.
Bước 6: Kiểm tra rung động của motor, gearbox, coupling và shaft line.
Bước 7: Kiểm tra các dấu hiệu quá tải, tải va đập hoặc đảo chiều.
Bước 8: Đối chiếu lại thông số coupling với điều kiện vận hành thực tế.
Cách tiếp cận này giúp xác định nguyên nhân gốc thay vì chỉ thay một coupling mới rồi tiếp tục gặp lại cùng một sự cố.
Khớp nối răng vẫn có thể hỏng dù mô-men làm việc nhỏ hơn mô-men định mức bởi tuổi thọ của gear coupling không chỉ phụ thuộc vào torque. Sai lệch trục, Thermal Growth, bôi trơn kém, nhiệt độ cao, tải va đập, tải đảo chiều, tốc độ quay, rung động và lỗi lắp đặt đều có thể làm răng coupling chịu tải vượt mức thiết kế cục bộ.
Đặc biệt trong các ứng dụng tải nặng như nhà máy thép, rolling mill và hệ thống motor–gearbox, việc lựa chọn coupling cần dựa trên toàn bộ điều kiện vận hành thay vì chỉ dựa vào một con số mô-men xoắn.
Khi phân tích sự cố, hãy nhớ nguyên tắc: “Torque thấp không đồng nghĩa với tải trên răng thấp.” Một coupling có thể chưa bị quá tải về mô-men tổng thể nhưng vẫn bị quá tải cục bộ trên một phần răng do misalignment hoặc điều kiện vận hành không phù hợp.

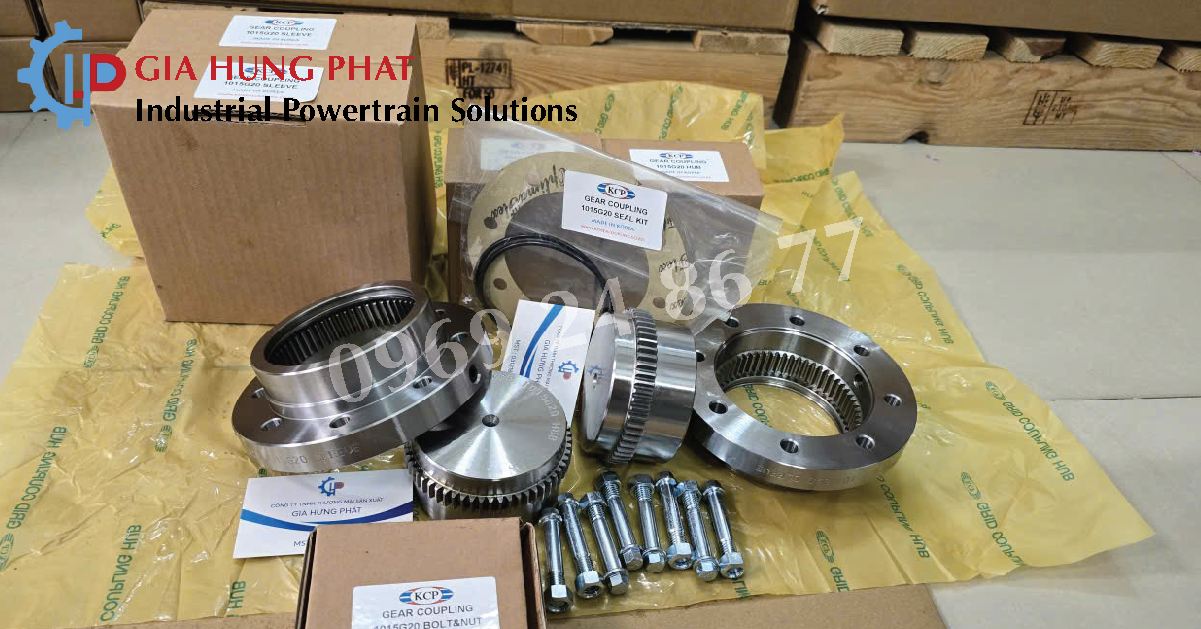

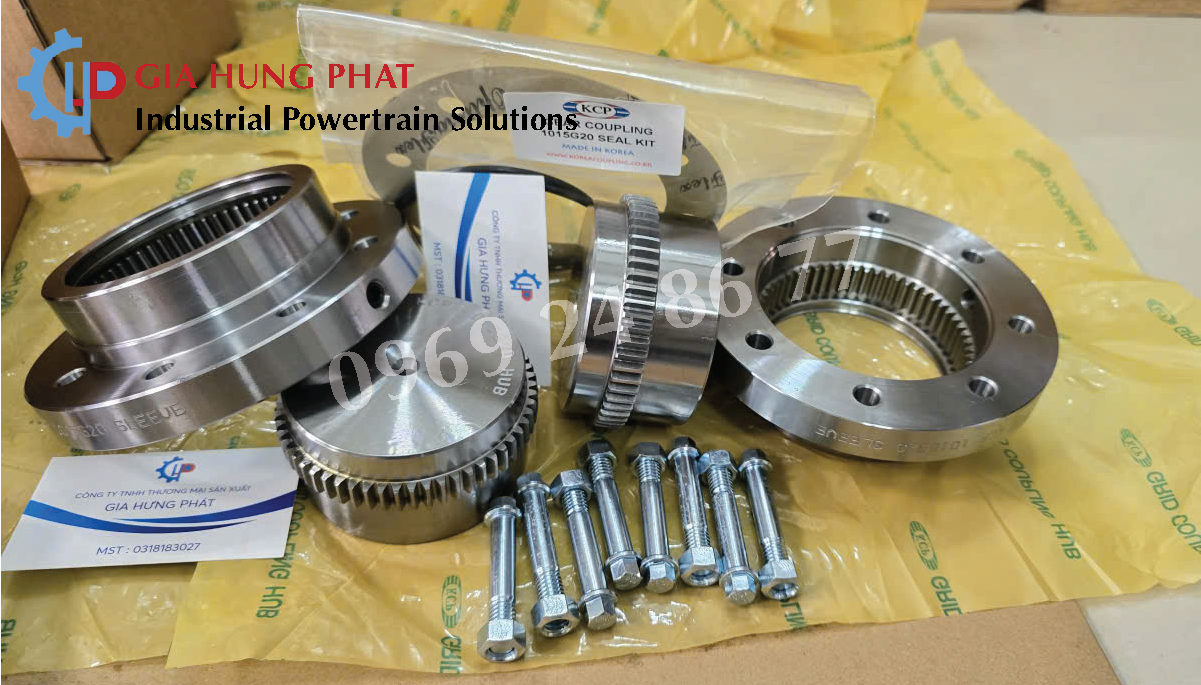

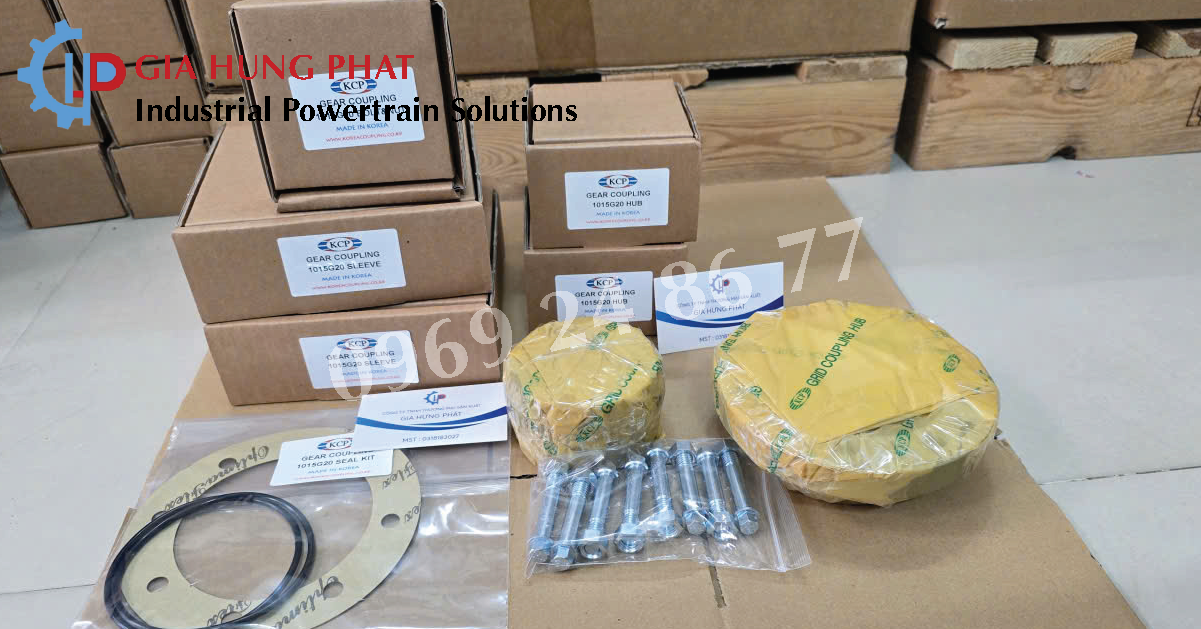

Gia Hưng Phát cung cấp các giải pháp khớp nối răng (Gear Coupling) cho hệ thống truyền động công nghiệp, đồng thời hỗ trợ lựa chọn coupling theo mô-men, tốc độ, sai lệch trục và điều kiện làm việc thực tế. Việc lựa chọn đúng model ngay từ đầu giúp hạn chế mòn răng, giảm thời gian dừng máy và nâng cao độ tin cậy của hệ thống truyền động.
