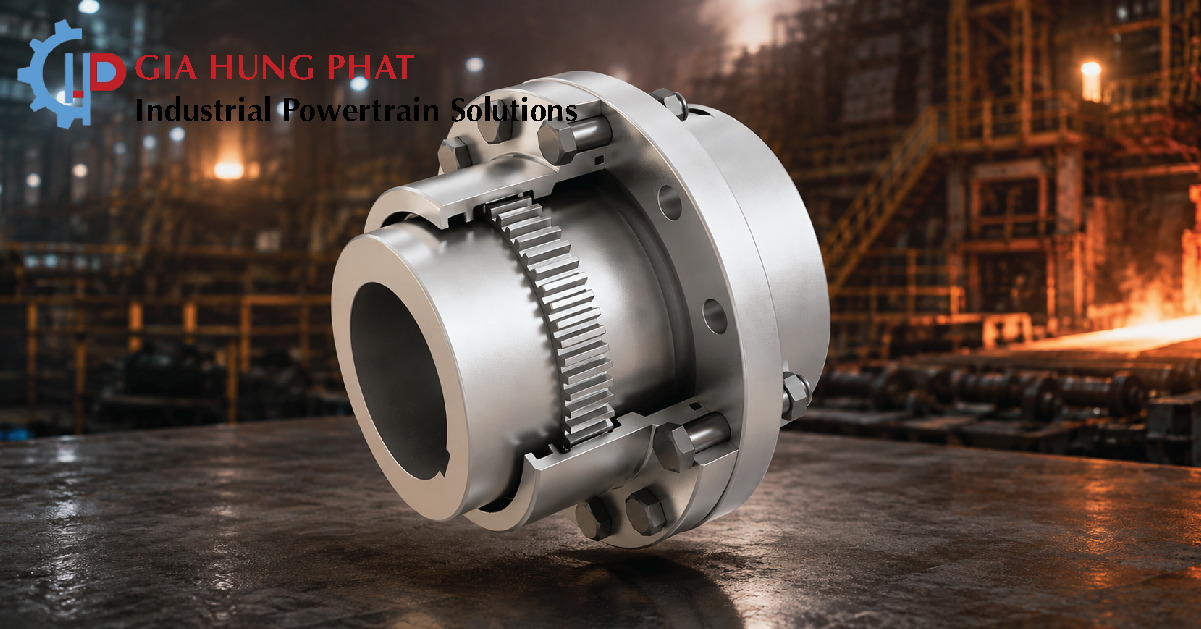

Thermal Growth và cách lựa chọn khớp nối răng trong nhà máy cán thép

Trong các hệ thống truyền động công suất lớn tại nhà máy cán thép (Rolling Mill), nhiệt độ vận hành có thể làm thay đổi đáng kể vị trí tương đối giữa motor, gearbox và các trục truyền động. Hiện tượng Thermal Growth – giãn nở nhiệt nếu không được tính toán đúng có thể gây sai lệch trục, tăng tải lên răng, bearing và làm giảm tuổi thọ khớp nối răng (Gear Coupling). Vì vậy, khi lựa chọn khớp nối răng cho Rolling Mill, bên cạnh mô-men và tốc độ, cần đặc biệt quan tâm đến axial movement, thermal expansion và khả năng bù sai lệch khi máy đạt nhiệt độ làm việc.

Thermal Growth là gì và tại sao nhà máy cán thép phải quan tâm?

Trong các hệ thống truyền động công suất lớn của nhà máy cán thép (Rolling Mill), nhiệt độ vận hành có thể thay đổi đáng kể giữa trạng thái máy dừng và khi chạy đầy tải. Khi nhiệt độ tăng, các chi tiết kim loại như trục, gearbox, motor, housing và các bộ phận của máy cán sẽ giãn nở. Hiện tượng này được gọi là Thermal Growth – giãn nở nhiệt. Nếu hệ thống được căn chỉnh khi máy nguội nhưng không tính đến sự thay đổi vị trí khi máy đạt nhiệt độ vận hành, khoảng cách và vị trí tương đối giữa hai trục có thể thay đổi.

Khi đó, khớp nối răng (Gear Coupling) phải bù thêm chuyển động dọc trục hoặc sai lệch phát sinh. Nếu lựa chọn coupling không phù hợp, Thermal Growth có thể dẫn đến:

• Tăng tải lên răng coupling.
• Tăng lực dọc trục.
• Mòn răng không đều.
• Tăng nhiệt.
• Rò rỉ mỡ.
• Rung động.
• Giảm tuổi thọ coupling.
• Thậm chí gây hư hỏng trục hoặc ổ bi.

Vì vậy, trong các ứng dụng Rolling Mill, Thermal Growth là một thông số cần được xem xét khi lựa chọn Gear Coupling.

Thermal Growth trong hệ thống truyền động xảy ra như thế nào?

Khi nhiệt độ của một chi tiết tăng, kích thước của nó thay đổi. Đối với một trục kim loại, có thể tính gần đúng độ giãn dài theo công thức: ΔL = α × L × ΔT

Trong đó:

• ΔL: độ giãn nở chiều dài.
• α: hệ số giãn nở nhiệt của vật liệu.
• L: chiều dài ban đầu.
• ΔT: mức thay đổi nhiệt độ.

Ví dụ, một trục thép dài 2.000 mm, với mức tăng nhiệt độ khoảng 60°C, sử dụng hệ số giãn nở nhiệt tuyến tính xấp xỉ 12 × 10⁻⁶/°C: ΔL = 12 × 10⁻⁶ × 2.000 × 60 ≈ 1,44 mm

Con số 1,44 mm có vẻ nhỏ, nhưng trong một hệ thống truyền động chính xác, sự dịch chuyển này có thể ảnh hưởng đáng kể đến vị trí tương đối giữa các trục. Đặc biệt, trong Rolling Mill, cần xem xét nhiệt độ của từng bộ phận, chứ không chỉ nhiệt độ môi trường.

Thermal Growth không chỉ xảy ra trên trục

Một sai lầm phổ biến là chỉ tính độ giãn dài của shaft. Trong thực tế, nhiều bộ phận có thể thay đổi kích thước hoặc vị trí khi nhiệt độ thay đổi:

• Motor.
• Gearbox.
• Pinion stand.
• Spindle.
• Coupling.
• Housing.
• Bearing.
• Baseplate.
• Foundation.
• Các kết cấu hỗ trợ.

Ví dụ: Motor → Gear Coupling → Gearbox → Pinion Stand → Roll

Nếu motor và gearbox có mức tăng nhiệt khác nhau, khoảng cách tương đối giữa hai trục có thể thay đổi khi hệ thống chuyển từ trạng thái cold sang hot. Do đó, alignment khi máy nguội không nhất thiết giống alignment khi máy đang ở nhiệt độ làm việc.

Thermal Growth ảnh hưởng gì đến Gear Coupling?

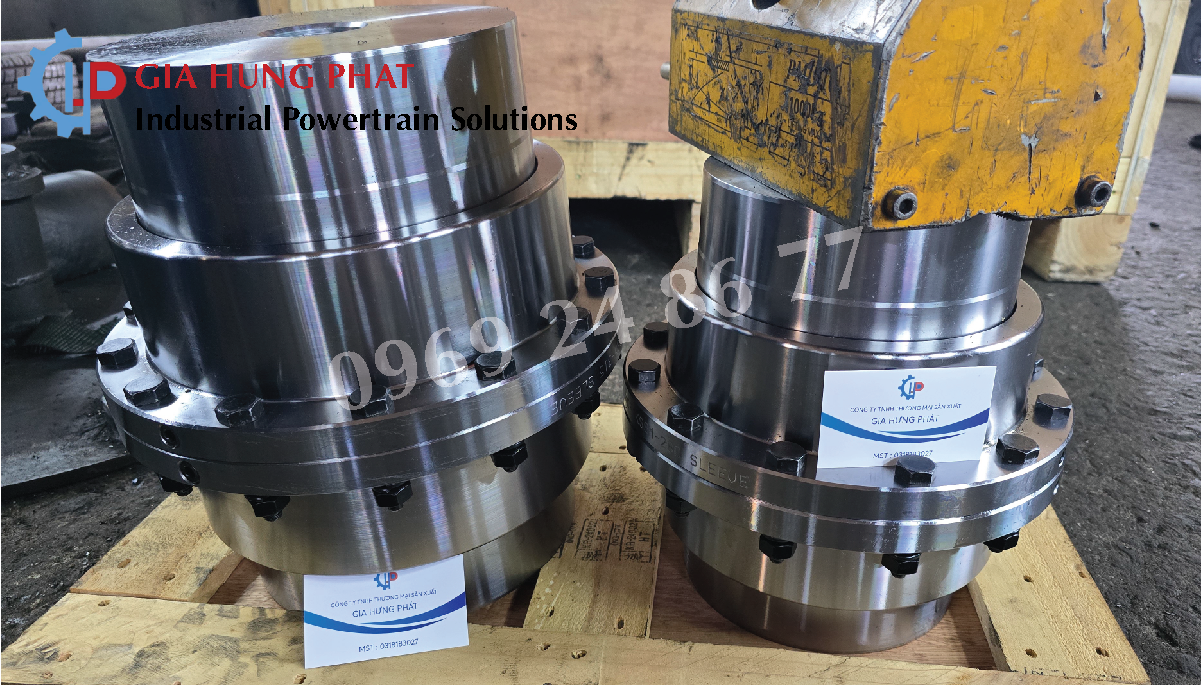

Gear Coupling truyền mô-men thông qua sự ăn khớp giữa răng ngoài của hub và răng trong của sleeve. Một ưu điểm quan trọng của loại coupling này là có khả năng cho phép một mức axial movement và bù sai lệch nhất định, tùy theo thiết kế. Tuy nhiên, điều đó không có nghĩa Gear Coupling có thể hấp thụ vô hạn sự dịch chuyển do Thermal Growth.

Nếu chuyển động dọc trục vượt quá khả năng thiết kế: Thermal Growth → Axial movement → Tăng tải lên coupling → Mòn răng/seal → Tăng nhiệt → Giảm tuổi thọ. Vì vậy, khi lựa chọn coupling cho Rolling Mill, cần biết chính xác axial movement cần bù là bao nhiêu.

Tại sao Gear Coupling phải có khả năng axial movement?

Hãy tưởng tượng hai trục được kết nối bằng một Gear Coupling. Khi nhiệt độ tăng: Trục A → giãn nở theo một hướng. Trong khi: Trục B → giãn nở theo hướng khác hoặc với mức độ khác nhau. Khoảng cách giữa hai đầu trục có thể thay đổi. Nếu coupling không cho phép chuyển động tương đối phù hợp, sự giãn nở sẽ tạo ra axial force. Lực này có thể truyền ngược vào:

• Bearing.
• Shaft.
• Gearbox.
• Motor.

Đây là lý do cần xác định rõ coupling là loại: Fixed axial position hay axially movable/floating, tùy thiết kế hệ thống.

Không phải Gear Coupling nào cũng phù hợp với Thermal Growth

Đây là điểm rất quan trọng. Hai Gear Coupling có cùng:

• Đường kính trục.
• Rated Torque.
• RPM.

Vẫn có thể có khả năng bù Thermal Growth khác nhau. Khi lựa chọn, cần kiểm tra catalogue của nhà sản xuất về:

• Maximum axial displacement.
• Permissible angular misalignment.
• Permissible radial misalignment.
• Floating length.
• Axial force.
• Operating temperature.
• Lubrication requirements.

Không nên chỉ nhìn vào Torque Rating.

Thermal Growth và hiện tượng “cold alignment” trong Rolling Mill

Trong nhiều hệ thống công nghiệp, việc căn chỉnh được thực hiện khi máy đang ở trạng thái nguội. Tuy nhiên: Cold alignment ≠ Hot alignment

Khi hệ thống đạt nhiệt độ làm việc, các chi tiết có thể thay đổi vị trí. Nếu kỹ thuật viên chỉ căn chỉnh dựa trên trạng thái cold mà không tính đến Thermal Growth, coupling có thể hoạt động ở vị trí lệch khác với dự kiến. Điều này đặc biệt quan trọng đối với:

• Main Drive.
• Pinion Stand.
• Gearbox.
• Mill Stand.
• Spindle Drive.
• Motor – Gearbox train.

Ví dụ Thermal Growth trong hệ thống Motor – Gearbox

Giả sử một hệ thống có: Motor → Gear Coupling → Gearbox

Khoảng cách giữa hai tâm trục khi nguội là: L = 1.500 mm

Giả sử phần kết cấu liên quan tăng nhiệt khoảng: ΔT = 50°C

Với thép có hệ số giãn nở tuyến tính xấp xỉ: α = 12 × 10⁻⁶/°C

Độ giãn nở lý thuyết: ΔL = 12 × 10⁻⁶ × 1.500 × 50 ΔL ≈ 0,9 mm

Khoảng dịch chuyển chưa đến 1 mm nhưng vẫn có thể trở thành thông số quan trọng đối với coupling nếu hệ thống có yêu cầu alignment nghiêm ngặt. Trong thực tế, bài toán còn phức tạp hơn vì motor, gearbox và nền đỡ không nhất thiết có cùng nhiệt độ hoặc cùng hướng dịch chuyển.

Thermal Growth có làm tăng misalignment không?

Giãn nở nhiệt có thể làm thay đổi:

Axial misalignment

Hai trục dịch chuyển gần như song song theo phương dọc trục.

Angular misalignment

Khi các điểm tựa hoặc housing giãn nở không đồng đều, góc tương đối giữa hai trục có thể thay đổi.

Parallel/radial misalignment

Sự thay đổi vị trí của bearing hoặc housing có thể làm thay đổi tâm trục. Vì vậy, Thermal Growth không chỉ là bài toán “trục dài thêm bao nhiêu mm”. Nó là bài toán về sự thay đổi vị trí tương đối của toàn bộ hệ thống truyền động.

Thermal Growth ảnh hưởng đến răng Gear Coupling như thế nào?

Khi coupling hoạt động trong điều kiện misalignment hoặc axial displacement lớn, tải trên các răng có thể phân bố không đều.

Ví dụ: Axial movement quá lớn → vị trí ăn khớp thay đổi → phân bố tải trên răng thay đổi

Nếu đồng thời có angular misalignment: Angular misalignment → tải tập trung trên một phần răng → tăng áp suất tiếp xúc → mòn răng

Nếu bôi trơn không tốt, tình trạng này càng nghiêm trọng. Các dấu hiệu có thể quan sát:

• Mòn răng một phía.
• Vết tiếp xúc không đều.
• Pitting.
• Scoring.
• Nhiệt độ coupling tăng.
• Mỡ biến chất.
• Rò rỉ qua seal.

Cách lựa chọn Gear Coupling cho Rolling Mill có Thermal Growth

Khi lựa chọn khớp nối răng cho nhà máy cán thép, nên thực hiện theo nhiều bước thay vì chỉ chọn theo đường kính trục.

Bước 1: Xác định mô-men

Tính mô-men danh định của hệ thống: T = 9550 × P / n

Trong đó:

• T: N·m.
• P: kW.
• n: rpm.

Sau đó xác định service factor phù hợp với ứng dụng.

Bước 2: Xác định peak torque

Rolling Mill thường có tải biến thiên và có thể xuất hiện:

• Shock load.
• Load reversal.
• Acceleration torque.
• Deceleration torque.

Do đó cần xác định peak torque nếu có dữ liệu. Đây là thông số đặc biệt quan trọng đối với các ứng dụng cán thép.

Bước 3: Xác định RPM

Gear Coupling phải đáp ứng tốc độ vận hành thực tế. Cần kiểm tra: Operating RPM < Maximum allowable RPM

Đối với tốc độ cao, cần xem xét thêm:

• Dynamic balance.
• Lubrication.
• Temperature.
• Centrifugal effect.
• Shaft critical speed.

Bước 4: Xác định Thermal Growth

Đây là bước thường bị bỏ qua. Cần xác định:

• Chiều dài shaft.
• Vật liệu.
• Nhiệt độ cold.
• Nhiệt độ operating.
• Hướng giãn nở.
• Vị trí cố định của hệ thống.
• Khoảng dịch chuyển giữa hai coupling hub.

Sau đó tính hoặc lấy từ mô hình thiết kế: Expected Axial Movement. Thông số này phải nằm trong khả năng cho phép của Gear Coupling.

Bước 5: Kiểm tra khả năng axial movement của coupling

Ví dụ hệ thống dự kiến có: Thermal axial movement = ±2 mm

Không nên lựa chọn coupling có giới hạn axial movement chỉ vừa đủ ±2 mm. Cần có margin thiết kế phù hợp theo yêu cầu của nhà sản xuất và điều kiện thực tế. Đặc biệt cần phân biệt: Permissible axial displacement với Maximum axial travel/mechanical limit Hai thông số này không nên bị hiểu là giống nhau.

Bước 6: Kiểm tra angular misalignment

Thermal Growth có thể làm thay đổi góc tương đối giữa hai trục. Do đó cần kiểm tra: Δθ ≤ Allowable angular misalignment

Nếu vượt giới hạn:

• Tải răng tăng.
• Mòn không đều.
• Seal có thể bị ảnh hưởng.
• Nhiệt tăng.
• Tuổi thọ giảm.

Gear Coupling có khả năng bù sai lệch, nhưng bù sai lệch không phải là giải pháp thay thế cho alignment chính xác.

Bước 7: Xem xét cấu hình floating của Gear Coupling

Đối với hệ thống có Thermal Growth đáng kể, cần xem xét coupling có cho phép axial float hay không. Một số cấu hình Gear Coupling cho phép sleeve/hub có chuyển động dọc trục trong phạm vi thiết kế. Điều này giúp hệ thống thích ứng với:

• Thermal expansion.
• Shaft movement.
• Axial displacement.

Tuy nhiên, việc cho phép float ở vị trí nào phải được xác định dựa trên toàn bộ hệ thống, không thể lựa chọn tùy ý.

Gear Coupling có phải là giải pháp duy nhất cho Thermal Growth?

Trong một số hệ thống, kỹ sư có thể sử dụng:

• Floating coupling.
• Spacer coupling.
• Flexible coupling.
• Expansion arrangement.
• Axial movement compensation.
• Thiết kế bearing phù hợp.

Việc chọn phương án nào phụ thuộc vào: Torque + RPM + Axial movement + Misalignment + Layout + Bearing arrangement. Gear Coupling chỉ là một trong những giải pháp phổ biến cho hệ truyền động công suất lớn.

Thermal Growth và lubrication của Gear Coupling

Nhiệt độ không chỉ làm trục giãn nở. Nó còn ảnh hưởng đến mỡ bôi trơn. Khi nhiệt độ tăng:

• Độ nhớt của lubricant thay đổi.
• Khả năng giữ mỡ của seal thay đổi.
• Tốc độ oxy hóa có thể tăng.
• Khả năng bôi trơn bề mặt răng có thể thay đổi.

Nếu coupling vừa chịu: RPM cao + Thermal Growth + Misalignment + Shock Load, thì yêu cầu đối với lubricant càng cao. Vì vậy, cần sử dụng đúng loại mỡ mà nhà sản xuất Gear Coupling khuyến nghị.

Những dấu hiệu Gear Coupling đang bị ảnh hưởng bởi Thermal Growth

Một số dấu hiệu cần chú ý:

1. Coupling hoạt động bình thường khi máy nguội nhưng rung khi nóng

Có thể liên quanđến sự thay đổi alignment theo nhiệt độ.

2. Nhiệt độ coupling tăng theo thời gian vận hành

Cần kiểm tra:

• Lubrication.
• Misalignment.
• Axial movement.

3. Mòn răng không đều

Có thể liên quan đến angular misalignment hoặc axial position.

4. Seal rò mỡ

Có thể do nhiệt, chuyển động hoặc tình trạng seal.

5. Bearing temperature tăng

Có thể xuất hiện khi Thermal Growth tạo thêm axial force lên hệ thống.

Thermal Growth có thể gây tải lên bearing như thế nào?

Đây là một trong những lý do cần đặc biệt chú ý.

Nếu coupling không cho phép hệ thống dịch chuyển tự do khi nhiệt độ tăng, sự giãn nở có thể tạo ra axial force. Lực này có thể truyền vào bearing.

Khi đó có thể xuất hiện: Thermal Growth → Axial constraint → Axial force → Bearing load tăng → Bearing temperature tăng

Nếu kéo dài, có thể ảnh hưởng đến tuổi thọ bearing. Vì vậy, lựa chọn coupling cần được xem xét cùng với bearing arrangement.

Không nên chỉ tính Thermal Growth của một trục

Đây là một lưu ý quan trọng trong thiết kế Rolling Mill.

Ví dụ: Motor → Coupling → Gearbox

Nếu motor và gearbox đều giãn nở, chuyển động tương đối tại coupling phụ thuộc vào sự khác biệt giữa chuyển động của hai phía.

Có thể hiểu đơn giản: Relative Thermal Movement = Thermal Movement phía A – Thermal Movement phía B

Do đó, không nên lấy riêng độ giãn dài của motor shaft rồi kết luận đó chính là axial movement mà coupling phải bù. Cần xem xét toàn bộ chuỗi truyền động.

Thermal Growth và alignment: Cold Alignment hay Hot Alignment?

Trong các hệ thống quan trọng, có thể cần xác định target alignment dựa trên trạng thái vận hành. Tức là thay vì chỉ đặt hai trục hoàn toàn thẳng hàng khi máy nguội, kỹ sư có thể tính toán mức offset cần thiết để khi máy đạt nhiệt độ làm việc, alignment tiến gần trạng thái tối ưu. Khái niệm này thường được gọi là: Thermal Offset / Hot Alignment Compensation. Tuy nhiên, giá trị offset không nên tự đặt theo kinh nghiệm chung.

Nó phải dựa trên:

• Thermal Growth calculation.
• Nhà sản xuất motor.
• Nhà sản xuất gearbox.
• Bearing arrangement.
• Coupling specification.
• Dữ liệu vận hành thực tế.

Checklist lựa chọn Gear Coupling cho nhà máy cán thép

Trước khi lựa chọn khớp nối răng Rolling Mill, nên có ít nhất các thông số sau:

Nếu thiếu các thông số này, việc lựa chọn coupling chỉ dựa vào đường kính trục và công suất motor có thể chưa đủ chính xác.

Đọc thêm: Tại sao răng coupling luôn bị mòn ở một phía?

Những sai lầm khi chọn Gear Coupling cho Rolling Mill

Sai lầm 1: Chỉ chọn theo đường kính trục

Hai coupling có cùng bore vẫn có thể khác nhau hoàn toàn về torque và axial movement.

Sai lầm 2: Chỉ quan tâm Rated Torque

Rolling Mill thường có tải động, do đó cần xem xét peak torque và service factor.

Sai lầm 3: Bỏ qua Thermal Growth

Đây là nguyên nhân có thể dẫn đến axial loading và misalignment khi máy nóng.

Sai lầm 4: Căn chỉnh khi nguội nhưng không tính trạng thái nóng

Cold alignment không phản ánh đầy đủ điều kiện vận hành.

Sai lầm 5: Cho rằng Gear Coupling bù được mọi sai lệch

Mỗi coupling đều có giới hạn misalignment riêng.

Sai lầm 6: Không kiểm tra lubrication

Gear Coupling làm việc với răng kim loại nên bôi trơn đóng vai trò rất quan trọng.

Đọc thêm: Khớp nối răng có dùng được cho tải đảo chiều liên tục không?

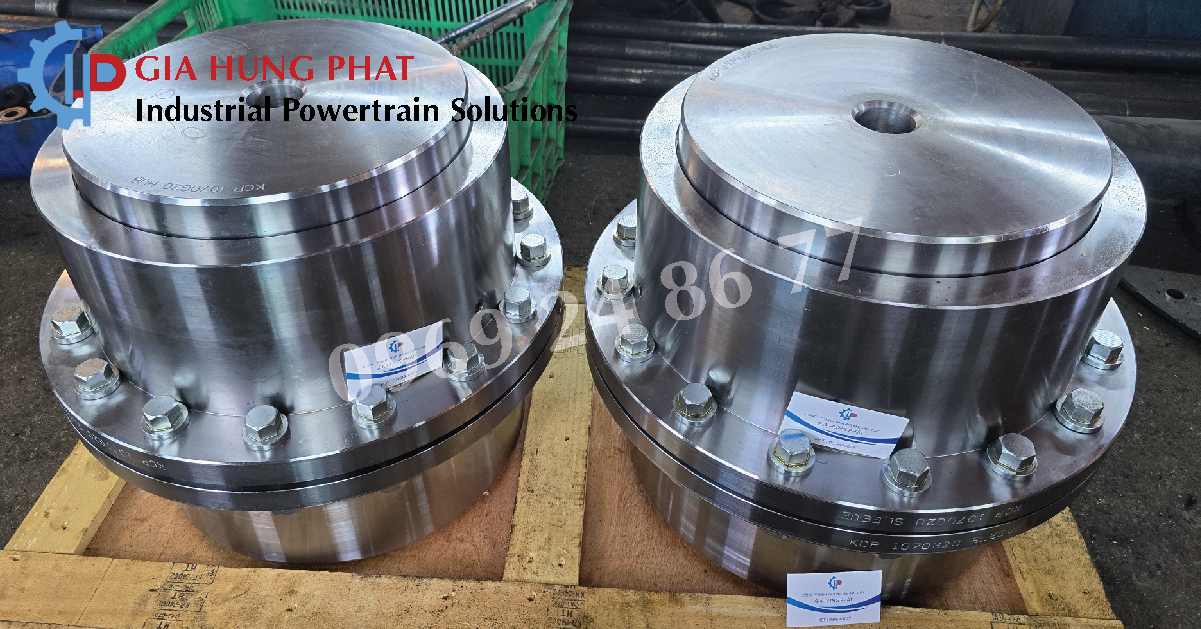

Gear Coupling nào phù hợp cho nhà máy cán thép?

Không có một model Gear Coupling duy nhất phù hợp cho tất cả Rolling Mill. Việc lựa chọn phụ thuộc vào:

Torque → RPM → Bore → Thermal Growth → Misalignment → Shock Load → Reversing Load → Temperature

Đối với hệ thống có Thermal Growth lớn, ưu tiên những thiết kế có khả năng đáp ứng chuyển động dọc trục theo đúng yêu cầu của hệ thống.

Đối với hệ thống có tải đảo chiều, cần đặc biệt quan tâm đến khả năng chịu reversing torque và tải động.

Đối với hệ thống tốc độ cao, cần xem xét thêm dynamic balance và giới hạn RPM.

Tham khảo trang danh mục: Khớp nối răng (Gear Coupling)

Kết luận

Thermal Growth là một yếu tố quan trọng khi lựa chọn khớp nối răng cho nhà máy cán thép. Khi nhiệt độ vận hành tăng, motor, gearbox, shaft, housing và các kết cấu liên quan có thể giãn nở và làm thay đổi vị trí tương đối giữa các trục. Nếu không tính toán đúng, sự giãn nở nhiệt có thể gây:

Axial movement → Misalignment → Tải răng không đều → Ma sát/nhiệt tăng → Mòn Gear Coupling → Giảm tuổi thọ hệ thống.

Do đó, lựa chọn Gear Coupling cho Rolling Mill không nên chỉ dựa vào công suất motor, đường kính trục hoặc Rated Torque. Cần đồng thời đánh giá Thermal Growth, axial movement, angular misalignment, peak torque, RPM, shock load, reversing load và điều kiện bôi trơn. Đặc biệt với các hệ truyền động trong nhà máy thép, Rolling Mill, Pinion Stand và hệ thống cán công suất lớn, việc tính toán Thermal Growth ngay từ giai đoạn thiết kế và alignment có thể giúp giảm đáng kể nguy cơ quá tải coupling và bearing.
