Trong các hệ thống truyền động công nghiệp, khớp nối lưới lò xo thép và khớp nối xích đều là những giải pháp truyền mô-men xoắn phổ biến nhờ khả năng chịu tải lớn và kết cấu bền bỉ. Tuy nhiên, mỗi loại khớp nối lại có những ưu điểm riêng về khả năng giảm rung, chịu tải va đập, tốc độ quay và chi phí bảo trì. Việc lựa chọn đúng loại khớp nối không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ của motor, gearbox và các thiết bị truyền động. Vậy khi nào nên chọn khớp nối lưới lò xo thép thay vì khớp nối xích? Hãy cùng tìm hiểu trong bài viết dưới đây.
Khớp nối lưới lò xo thép là gì?
Khớp nối lưới lò xo thép (Grid Coupling) sử dụng một lưới thép đàn hồi (Grid coupling) để truyền mô-men giữa hai hub có rãnh.
Đặc điểm nổi bật:
- Hấp thụ rung động xoắn tốt.
- Giảm tải va đập.
- Bù sai lệch trục.
- Truyền mô-men lớn.
- Phù hợp với tải nặng và tải thay đổi liên tục.
Đây là dòng khớp nối được sử dụng rất nhiều trong:
- Nhà máy thép
- Xi măng
- Khai khoáng
- Quạt công nghiệp
- Máy nghiền
- Bơm công suất lớn
- Máy nén khí
Khớp nối xích là gì?
Khớp nối xích (Chain Coupling) gồm hai bánh răng xích được liên kết bằng một sợi xích đôi.
Ưu điểm:
- Cấu tạo đơn giản.
- Giá thành thấp.
- Dễ thay thế.
- Chịu tải khá tốt.
- Phù hợp với các hệ thống truyền động phổ thông.
Tuy nhiên, khả năng giảm rung và hấp thụ tải sốc của khớp nối xích không cao bằng khớp nối lưới.
So sánh khớp nối lưới lò xo thép và khớp nối xích
| Tiêu chí | Khớp nối lưới lò xo thép | Khớp nối xích |
|---|---|---|
| Khả năng giảm rung | Rất tốt | Thấp |
| Hấp thụ tải va đập | Rất tốt | Trung bình |
| Mô-men truyền | Rất lớn | Lớn |
| Tốc độ quay | Cao | Trung bình |
| Độ ồn | Thấp | Cao hơn |
| Bù sai lệch trục | Tốt | Hạn chế |
| Tuổi thọ | Cao | Trung bình |
| Bảo trì | Định kỳ bôi trơn | Bôi trơn và kiểm tra xích thường xuyên |
| Giá thành | Cao hơn | Thấp hơn |
Khi nào nên chọn khớp nối lưới lò xo thép?
1. Khi hệ thống có tải va đập lớn
Các thiết bị như:
- Máy nghiền
- Máy cán thép
- Máy ép
- Crusher
- Conveyor tải nặng
thường tạo ra mô-men thay đổi liên tục.
Lưới thép đàn hồi sẽ hấp thụ các xung lực này, giúp:
- Giảm sốc
- Bảo vệ hộp số
- Giảm tải cho motor
Trong khi đó, khớp nối xích truyền tải gần như trực tiếp nên dễ phát sinh va đập lên hệ thống.
2. Khi cần giảm rung động xoắn
Đây là ưu điểm lớn nhất của khớp nối lưới lò xo thép.
Lưới thép hoạt động như một phần tử đàn hồi giúp:
- Giảm dao động xoắn
- Giảm cộng hưởng
- Giảm tiếng ồn
- Tăng tuổi thọ ổ bi
Đối với hệ thống:
- Quạt công nghiệp
- Blower
- Compressor
- Bơm ly tâm
Grid Coupling thường là lựa chọn tối ưu hơn.
3. Khi motor có công suất lớn
Các động cơ từ:
- 90 kW
- 132 kW
- 250 kW
- 500 kW
thường phát sinh mô-men khởi động rất lớn.
Khớp nối lưới giúp:
- Hấp thụ mô-men khởi động
- Giảm dòng tải đột ngột
- Hạn chế hỏng bánh răng gearbox
4. Khi làm việc ở tốc độ cao
Grid Coupling có thể vận hành ổn định ở tốc độ cao nếu được cân bằng động đúng tiêu chuẩn.
Trong khi đó:
Khớp nối xích:
- Rung nhiều hơn
- Tiếng ồn lớn hơn
- Dễ mòn xích
khi chạy liên tục ở tốc độ cao.
5. Khi cần tuổi thọ dài
Grid Coupling có:
- Ít chi tiết mài mòn
- Lưới thép chịu đàn hồi cao
- Tuổi thọ dài nếu bôi trơn đúng cách
Khớp nối xích thường phải:
- Thay xích
- Thay bánh răng
- Căng chỉnh định kỳ nhiều hơn.
Khi nào nên chọn khớp nối xích?
Mặc dù Grid Coupling có nhiều ưu điểm, nhưng khớp nối xích vẫn là lựa chọn phù hợp khi:
- Ngân sách đầu tư hạn chế.
- Hệ thống có tải ổn định.
- Tốc độ quay thấp.
- Không yêu cầu giảm rung nhiều.
- Muốn thay thế nhanh với chi phí thấp.
Các ứng dụng phổ biến gồm:
- Băng tải nhẹ.
- Máy đóng gói.
- Máy chế biến thực phẩm.
- Máy nông nghiệp.
- Thiết bị phụ trợ trong nhà máy.
Ứng dụng thực tế của khớp nối lưới lò xo thép
Hiện nay, khớp nối lưới lò xo thép được sử dụng rộng rãi trong:
- Nhà máy thép.
- Nhà máy xi măng.
- Nhà máy giấy.
- Khai thác khoáng sản.
- Hệ thống quạt ID Fan, FD Fan.
- Máy nghiền bi.
- Máy cán nóng.
- Máy cán nguội.
- Bơm công suất lớn.
- Máy nén khí.
- Hệ thống truyền động tải nặng.
Lời khuyên khi lựa chọn
Bạn nên chọn khớp nối lưới lò xo thép nếu hệ thống của mình:
- Có tải va đập lớn.
- Thường xuyên khởi động/dừng máy.
- Yêu cầu giảm rung động.
- Làm việc ở tốc độ cao.
- Muốn kéo dài tuổi thọ motor và gearbox.
- Cần truyền mô-men lớn trong thời gian dài.
Ngược lại, nếu hệ thống tải nhẹ, tốc độ thấp và cần tối ưu chi phí đầu tư, khớp nối xích vẫn là giải pháp kinh tế và hiệu quả.
Đọc thêm: 5 lỗi thường gặp ở khớp nối động cơ KCP và cách xử lý

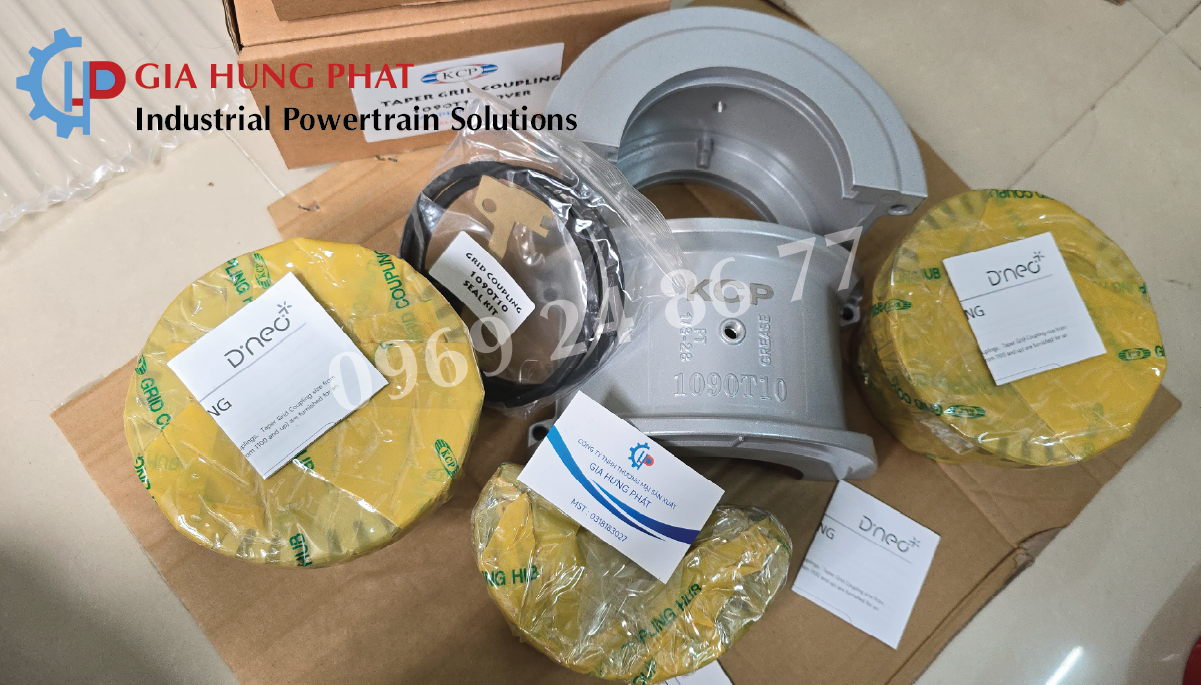

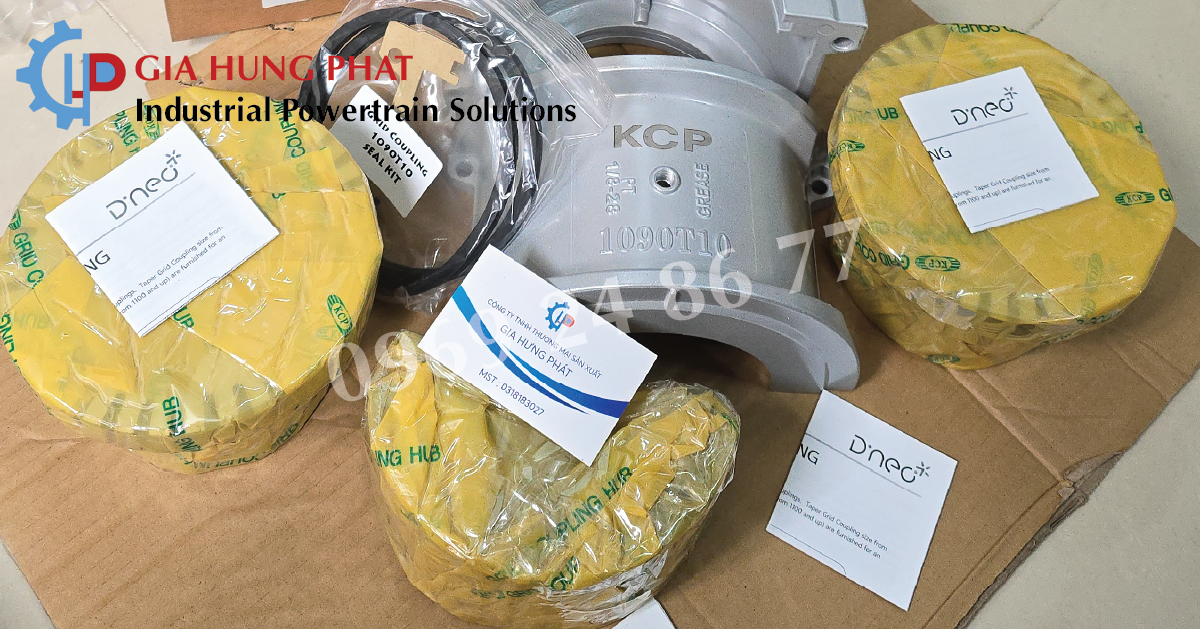

Gia Hưng Phát cung cấp khớp nối lưới lò xo thép chính hãng
Nếu doanh nghiệp của bạn đang tìm kiếm khớp nối lưới lò xo thép (Grid Coupling) chất lượng cao cho các hệ thống truyền động công nghiệp, Gia Hưng Phát là đơn vị cung cấp uy tín với nhiều năm kinh nghiệm trong lĩnh vực truyền động cơ khí.
Chúng tôi cung cấp:
- Khớp nối Grid Coupling KCP (Hàn Quốc).
- Lưới thép Grid Spring chính hãng.
- Hub, cover và phụ kiện thay thế.
- Tư vấn lựa chọn theo mô-men xoắn, tốc độ quay và điều kiện vận hành.
- Hỗ trợ lắp đặt, bảo trì và thay thế cho các nhà máy thép, xi măng, giấy, khai khoáng, hóa chất và nhiều ngành công nghiệp khác.
Gia Hưng Phát cam kết mang đến giải pháp truyền động bền bỉ, an toàn và tối ưu chi phí vận hành cho doanh nghiệp.
Việc lựa chọn giữa khớp nối lưới lò xo thép và khớp nối xích phụ thuộc vào điều kiện làm việc thực tế của hệ thống. Nếu yêu cầu truyền mô-men lớn, giảm rung động hiệu quả, chịu tải va đập cao và vận hành ổn định ở tốc độ lớn, khớp nối lưới lò xo thép là giải pháp vượt trội. Trong khi đó, khớp nối xích phù hợp hơn với các ứng dụng tải nhẹ đến trung bình, tốc độ thấp và cần tối ưu chi phí đầu tư. Việc lựa chọn đúng loại khớp nối sẽ giúp nâng cao hiệu suất sản xuất, giảm chi phí bảo trì và kéo dài tuổi thọ của toàn bộ hệ thống truyền động. Liên hệ Gia Hưng Phát để được tư vấn về từng loại sản phẩm
