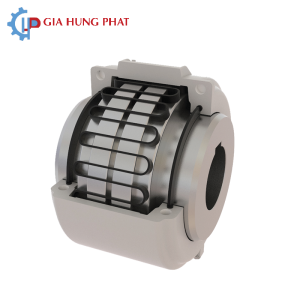

Khớp nối lưới KCP 1230T10 (Large)

Khớp nối lưới KCP 1230T10 (Large) là dòng khớp nối lưới lò xo thép có khả năng truyền mô-men xoắn lớn, được thiết kế cho các hệ thống truyền động công nghiệp yêu cầu độ bền cao, khả năng giảm chấn và bù sai lệch giữa các trục. Với mô-men xoắn định mức lên đến 435.000 Nm, tốc độ cho phép tối đa 680 RPM và đường kính lỗ trục tối đa 450 mm, KCP 1230T10 phù hợp với nhiều thiết bị công suất lớn như máy cán thép, cầu trục, máy nghiền, băng tải và các hệ truyền động công nghiệp nặng.

Khớp nối lưới KCP 1230T10 (Large) là gì?

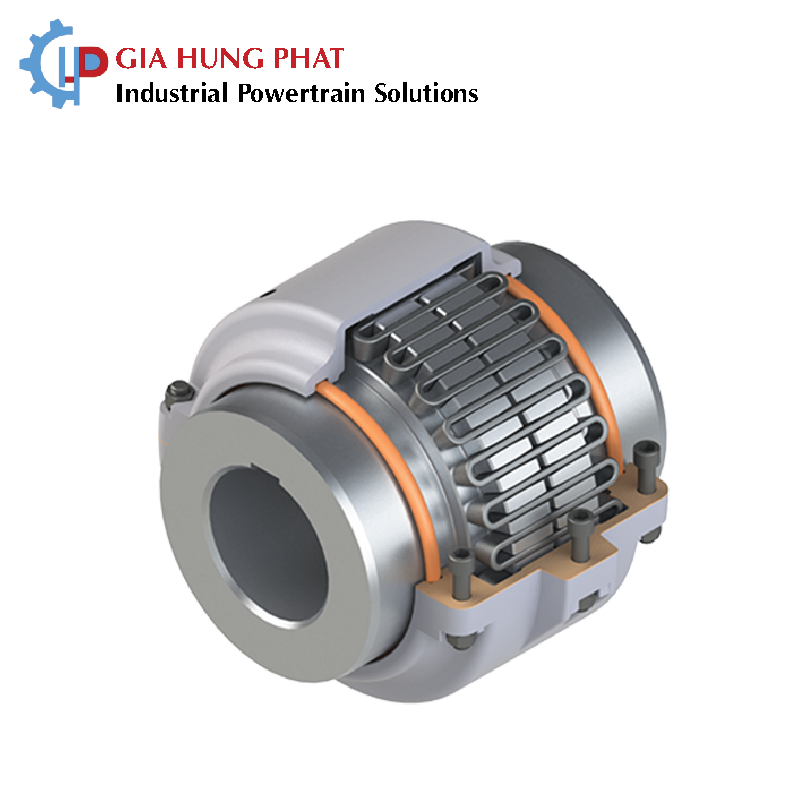

KCP 1230T10 thuộc dòng Taper Grid Coupling của KCP (Korea Coupling), sử dụng phần tử lưới lò xo bằng thép để truyền mô-men xoắn giữa hai trục. Lưới thép được lắp vào các rãnh trên hai nửa khớp nối và hoạt động như một phần tử đàn hồi.

Khi hệ thống truyền động phát sinh dao động hoặc tải trọng va đập, lưới thép có khả năng biến dạng đàn hồi để hấp thụ một phần năng lượng. Nhờ đó, khớp nối lưới KCP giúp giảm rung động, giảm tải đột ngột truyền đến motor, hộp giảm tốc và các thiết bị được dẫn động.

Thiết kế này đặc biệt phù hợp với các hệ thống có tải trọng thay đổi, khởi động thường xuyên hoặc thường xuyên xuất hiện mô-men xoắn dao động.

Thông số kỹ thuật KCP 1230T10

Model 1230T10 có mô-men xoắn định mức 435.000 Nm, tốc độ quay cho phép tối đa 680 RPM, đường kính lỗ trục lớn nhất 450 mm và nhỏ nhất 203 mm.

Thông số	KCP 1230T10
Model	1230T10
Torque Rating	435.000 Nm
Allow Speed	680 RPM
Max Bore	450 mm
Min Bore	203 mm
Trọng lượng khớp nối	2.267 kg
Trọng lượng dầu mỡ bôi trơn	24 kg
A	1.003,3 mm
B	703,8 mm
C	345,4 mm
D	609,6 mm
J	546,1 mm
GAP	13 mm

Với kích thước lớn và khả năng truyền mô-men xoắn rất cao, KCP 1230T10 hướng đến các hệ thống truyền động công suất lớn thay vì các thiết bị cơ khí thông thường.

Khả năng truyền mô-men xoắn lên đến 435.000 Nm

Một trong những ưu điểm nổi bật của Khớp nối lưới KCP 1230T10 (Large) là khả năng truyền mô-men xoắn lớn. Mức Torque Rating 435.000 Nm cho phép khớp nối đáp ứng các hệ thống có công suất và tải trọng cao.

Trong thực tế, mô-men xoắn của hệ truyền động không phải lúc nào cũng ổn định. Quá trình khởi động motor, dừng máy, đảo chiều hoặc thay đổi tải có thể tạo ra các mô-men xoắn tức thời lớn hơn tải làm việc bình thường.

Phần tử lưới đàn hồi giúp giảm tác động của các tải trọng động này, từ đó góp phần bảo vệ các bộ phận quan trọng như trục motor, trục hộp giảm tốc, ổ bi và cơ cấu máy.

KCP 1230T10 có khả năng giảm rung và hấp thụ tải va đập

Khác với khớp nối cứng, khớp nối lưới lò xo sử dụng lưới thép đàn hồi để tạo ra khả năng giảm chấn cho hệ thống.

Khi mô-men xoắn thay đổi đột ngột, lưới thép có thể hấp thụ một phần dao động xoắn trước khi truyền sang thiết bị phía sau. Điều này đặc biệt hữu ích đối với các ứng dụng có tải va đập hoặc tải biến thiên.

Khả năng giảm rung của KCP 1230T10 có thể giúp hệ thống vận hành ổn định hơn và giảm tác động của dao động lên các chi tiết cơ khí.

KCP 1230T10 phù hợp với những ứng dụng nào?

Với kích thước lớn và mô-men xoắn cao, Khớp nối lưới KCP 1230T10 (Large) phù hợp với các hệ truyền động công nghiệp nặng như:

• Nhà máy thép và dây chuyền cán thép.
• Cầu trục, cổng trục và thiết bị nâng hạ công nghiệp.
• Máy nghiền công suất lớn.
• Băng tải công nghiệp tải nặng.
• Máy đập và thiết bị xử lý vật liệu.
• Quạt công nghiệp công suất lớn.
• Hệ thống truyền động motor – gearbox.
• Các máy móc có tải trọng va đập hoặc tải biến thiên.

Đặc biệt trong nhà máy thép, khớp nối lưới có thể được sử dụng tại những vị trí truyền động cần khả năng chịu tải cao đồng thời có nhu cầu giảm rung và hấp thụ dao động xoắn.

So sánh KCP 1230T10 với các size khác

Dòng KCP T10 được sản xuất với nhiều kích thước khác nhau. Khi size tăng, khả năng truyền mô-men xoắn và đường kính lỗ trục cũng tăng, trong khi tốc độ cho phép có xu hướng giảm.

Size	Torque Rating	Allow Speed	Max Bore
1150	39.800 Nm	1.500 RPM	215 mm
1160	55.900 Nm	1.350 RPM	240 mm
1170	74.600 Nm	1.225 RPM	280 mm
1180	103.000 Nm	1.100 RPM	300 mm
1190	137.000 Nm	1.050 RPM	335 mm
1200	186.000 Nm	900 RPM	360 mm
1210	249.000 Nm	820 RPM	390 mm
1220	336.000 Nm	730 RPM	420 mm
1230	435.000 Nm	680 RPM	450 mm

Có thể thấy KCP 1230T10 là một trong những size lớn trong dòng sản phẩm, phù hợp với hệ truyền động có mô-men xoắn rất cao và trục có đường kính lớn.

Lưu ý khi lựa chọn Khớp nối lưới KCP 1230T10 (Large)

Không nên lựa chọn khớp nối chỉ dựa trên mô-men xoắn danh nghĩa của motor. Khi lựa chọn KCP 1230T10 cần xem xét đồng thời công suất, tốc độ quay, mô-men xoắn làm việc, hệ số tải, tải va đập, số lần khởi động và điều kiện vận hành.

Đường kính trục thực tế cũng cần nằm trong phạm vi bore cho phép của khớp nối. Với KCP 1230T10, đường kính lỗ trục nằm trong khoảng 203–450 mm theo bảng thông số trên.

Ngoài ra, cần kiểm tra khả năng bù sai lệch trục, không gian lắp đặt, khoảng cách giữa hai trục và điều kiện bôi trơn trước khi xác nhận model.

Bôi trơn và bảo dưỡng khớp nối lưới

Bôi trơn đúng cách là yếu tố quan trọng đối với tuổi thọ của Khớp nối lưới KCP 1230T10 (Large). Chất bôi trơn giúp giảm ma sát giữa lưới thép và các rãnh tiếp xúc trong quá trình khớp nối làm việc.

Trong quá trình bảo dưỡng, cần kiểm tra tình trạng mỡ bôi trơn, lưới thép, rãnh của hub và các chi tiết liên kết. Nếu phát hiện lưới bị mòn, biến dạng, nứt hoặc có dấu hiệu quá nhiệt, cần tiến hành kiểm tra nguyên nhân trước khi đưa thiết bị vận hành trở lại.

Đối với hệ thống làm việc liên tục hoặc trong môi trường tải nặng như nhà máy thép, nên xây dựng lịch kiểm tra định kỳ thay vì chỉ kiểm tra khi khớp nối đã phát sinh sự cố.

KCP 1230T10 và bài toán căn chỉnh trục

Mặc dù khớp nối lưới có khả năng bù một phần sai lệch giữa các trục, việc căn chỉnh motor và gearbox vẫn rất quan trọng.

Sai lệch góc hoặc sai lệch song song quá lớn có thể làm tăng tải lên lưới thép, gây mòn không đều và làm giảm tuổi thọ của khớp nối. Vì vậy, khi lắp đặt KCP 1230T10, cần kiểm tra độ đồng tâm và căn chỉnh trục theo yêu cầu kỹ thuật của hệ thống.

Khớp nối lưới không nên được sử dụng để bù cho một tình trạng lệch tâm nghiêm trọng do lắp đặt sai.

Khi nào nên sử dụng KCP 1230T10?

KCP 1230T10 là lựa chọn phù hợp khi hệ thống cần một khớp nối có mô-men xoắn rất lớn, khả năng giảm chấn và đường kính bore lớn. Với Torque Rating 435.000 Nm và Max Bore 450 mm, model này đặc biệt phù hợp với các thiết bị truyền động công nghiệp nặng.

Tuy nhiên, việc lựa chọn cuối cùng cần dựa trên đầy đủ thông số của hệ thống, bao gồm công suất motor, tốc độ, mô-men xoắn, tải trọng động, đường kính trục và điều kiện vận hành.

Tham khảo thêm trang danh mục sản phẩm: Khớp nối lò xo KCP T10 (Large)

Gia Hưng Phát cung cấp khớp nối lưới KCP

Khớp nối lưới KCP 1230T10 (Large) là giải pháp truyền động phù hợp cho các hệ thống công nghiệp công suất lớn, đặc biệt là cầu trục, máy nghiền, băng tải và dây chuyền thép. Với khả năng truyền mô-men xoắn lên đến 435.000 Nm, thiết kế lưới thép đàn hồi và bore tối đa 450 mm, sản phẩm đáp ứng các yêu cầu truyền động nặng với tải trọng và dao động lớn.

Gia Hưng Phát cung cấp các dòng  khớp nối lưới lò xo KCP T10, khớp nối lưới lò xo KCP T20 và các loại khớp nối công nghiệp khác, hỗ trợ lựa chọn model dựa trên công suất, tốc độ, mô-men xoắn và kích thước trục thực tế.
