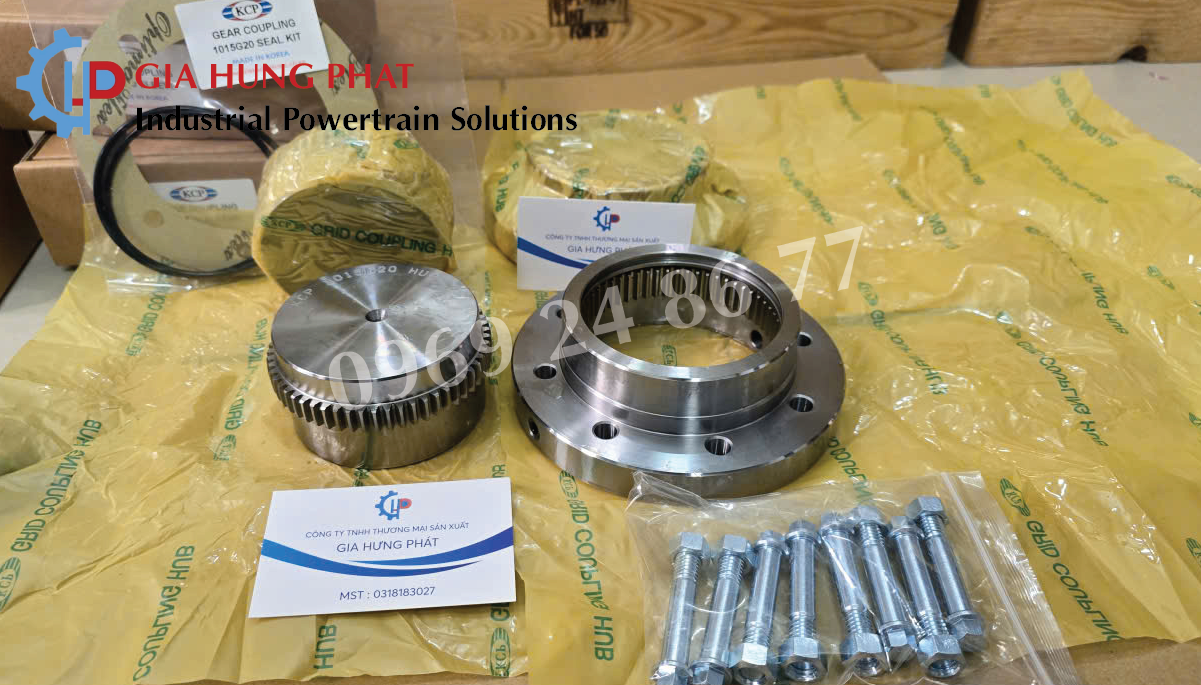

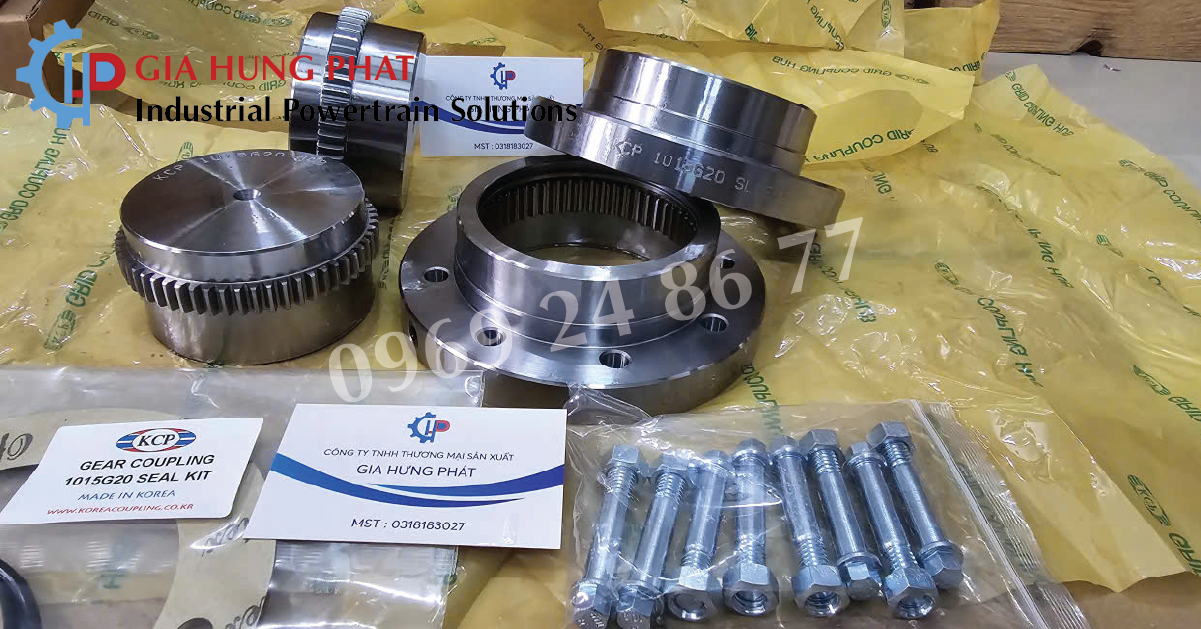

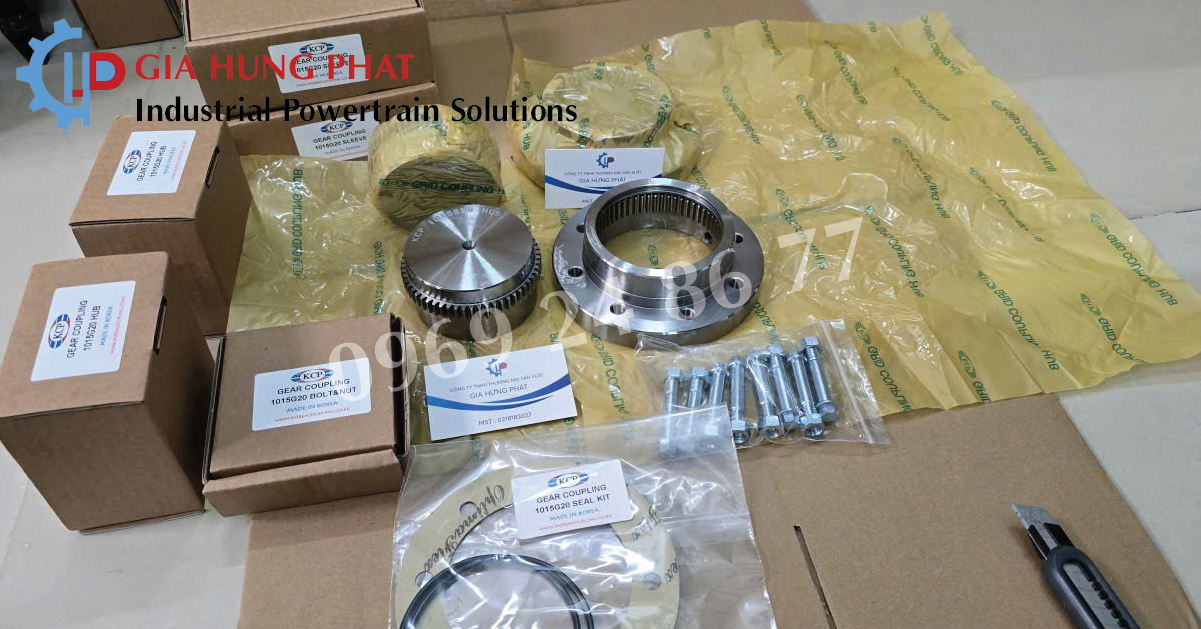

Khớp nối răng (Gear Coupling) là một trong những loại khớp nối cơ khí có khả năng truyền mô-men xoắn lớn nhất hiện nay. Với thiết kế gồm các bánh răng ngoài và bánh răng trong ăn khớp với nhau, khớp nối răng được sử dụng phổ biến trong các ngành công nghiệp nặng như luyện kim, xi măng, khai khoáng, cảng biển, điện lực và chế tạo máy.
Tuy nhiên, nhiều doanh nghiệp khi lựa chọn thiết bị thường đặt câu hỏi: Khớp nối răng có dùng được cho tải đảo chiều liên tục không?
Câu trả lời là Hoàn toàn có, miễn là khớp nối được lựa chọn đúng kích thước, đúng mô-men làm việc và được bảo trì theo đúng khuyến nghị của nhà sản xuất. Trên thực tế, nhiều hệ thống truyền động đảo chiều liên tục hiện nay vẫn ưu tiên sử dụng khớp nối răng nhờ khả năng chịu tải cao và độ bền vượt trội.
Tải đảo chiều liên tục là gì?
Tải đảo chiều liên tục là trạng thái mà chiều quay hoặc chiều tác dụng của mô-men xoắn thay đổi thường xuyên trong quá trình vận hành. Mỗi lần đảo chiều, các chi tiết truyền động sẽ chịu một chu kỳ tải mới, làm phát sinh ứng suất mỏi lớn hơn so với tải quay một chiều.
Ví dụ:
- Máy cán thép đảo chiều (Reversing Rolling Mill).
- Cầu trục, cổng trục nâng hạ liên tục.
- Máy ép thủy lực.
- Máy nghiền.
- Hệ thống băng tải đảo chiều.
- Máy khuấy công suất lớn.
- Thiết bị khai khoáng.
- Hệ thống truyền động trong ngành đóng tàu.
Đây đều là những ứng dụng có tải trọng lớn, tần suất làm việc cao và yêu cầu khớp nối phải chịu được hàng triệu chu kỳ đảo chiều trong suốt vòng đời vận hành.
Vì sao khớp nối răng phù hợp với tải đảo chiều?
Điểm mạnh lớn nhất của khớp nối răng là khả năng phân bố tải trên nhiều răng cùng lúc.
Khác với các loại khớp nối chỉ truyền lực qua chốt hoặc phần tử đàn hồi, khớp nối răng truyền mô-men thông qua toàn bộ bề mặt tiếp xúc của các răng được gia công chính xác. Nhờ đó:
- Mô-men được phân bố đều.
- Giảm ứng suất tập trung.
- Chịu tải va đập tốt.
- Chịu quá tải ngắn hạn hiệu quả.
- Ít xảy ra hiện tượng trượt khi đổi chiều.
Đây chính là lý do khớp nối răng thường được sử dụng trong các dây chuyền có tải trọng lớn và thường xuyên thay đổi chiều quay.
Những ưu điểm của khớp nối răng khi làm việc ở tải đảo chiều liên tục
1. Truyền mô-men xoắn rất lớn
Đây là ưu điểm nổi bật nhất.
Khớp nối răng có thể truyền mô-men từ vài trăm đến hàng triệu Nm tùy theo kích thước và thiết kế.
Đối với các hệ thống như máy cán thép, máy nghiền hoặc cầu trục, tải trọng thay đổi liên tục nhưng khớp nối vẫn đảm bảo khả năng truyền lực ổn định.
2. Chịu được tải va đập tốt
Trong quá trình đảo chiều, mô-men xoắn thường tăng đột ngột.
Nếu khớp nối không đủ khả năng chịu tải sẽ dễ xảy ra:
- Nứt chi tiết.
- Trượt khớp nối.
- Biến dạng.
- Gãy trục.
Nhờ kết cấu bánh răng bằng thép hợp kim nhiệt luyện, khớp nối răng có khả năng chịu tải va đập cao hơn nhiều so với các loại khớp nối thông thường.
3. Bù sai lệch trục hiệu quả
Trong thực tế, hai trục rất khó đạt đồng tâm tuyệt đối.
Khớp nối răng có khả năng bù:
- Sai lệch hướng tâm.
- Sai lệch góc.
- Dịch chuyển dọc trục.
Điều này giúp giảm tải lên ổ bi, giảm rung động và tăng tuổi thọ cho toàn bộ hệ thống.
4. Tuổi thọ cao
Nếu được bôi trơn đúng cách, tuổi thọ của khớp nối răng có thể lên đến hàng chục năm.
Nhiều hệ thống trong ngành thép hoặc xi măng chỉ cần thay phớt và mỡ định kỳ mà không phải thay toàn bộ khớp nối.
Khớp nối răng có nhược điểm gì khi tải đảo chiều?
Mặc dù có nhiều ưu điểm nhưng khớp nối răng vẫn tồn tại một số hạn chế cần lưu ý.
Cần bôi trơn định kỳ
Do các bánh răng luôn ăn khớp trực tiếp nên cần sử dụng mỡ bôi trơn chuyên dụng.
Nếu thiếu mỡ sẽ xảy ra:
- Mòn răng.
- Rỗ bề mặt (Pitting).
- Tăng nhiệt.
- Tiếng ồn lớn.
- Giảm tuổi thọ.
Không hấp thụ dao động xoắn tốt như khớp nối cao su
Khớp nối răng chủ yếu truyền tải bằng kim loại.
Do đó khả năng giảm rung và hấp thụ dao động xoắn không cao bằng:
- Khớp nối cao su.
- Khớp nối lò xo (Grid Coupling).
- Khớp nối đàn hồi.
Nếu hệ thống có nhiều dao động xoắn hoặc thường xuyên khởi động – dừng đột ngột, nên cân nhắc lựa chọn loại khớp nối phù hợp hơn.
Điều kiện để khớp nối răng làm việc bền trong tải đảo chiều
Lựa chọn đúng mô-men làm việc
Không nên chọn khớp nối theo mô-men danh định của động cơ.
Thay vào đó cần tính đến:
- Hệ số tải.
- Chu kỳ đảo chiều.
- Tần suất khởi động.
- Tải va đập.
- Hệ số an toàn.
Đối với tải đảo chiều liên tục, hệ số an toàn thường được chọn từ 2 đến 2,5 lần tải thực tế.
Bôi trơn đúng loại mỡ
Nên sử dụng mỡ EP chuyên dụng có:
- Chịu áp lực cao.
- Chống mài mòn.
- Chịu nhiệt.
- Chống nước.
- Độ bám dính tốt.
Việc thay mỡ định kỳ sẽ giúp hạn chế mài mòn và kéo dài tuổi thọ của bánh răng.
Căn chỉnh đồng tâm chính xác
Sai lệch đồng tâm quá lớn sẽ khiến lực chỉ tập trung vào một vài răng.
Điều này làm:
- Mòn không đều.
- Gãy răng.
- Tăng rung.
- Giảm tuổi thọ ổ bi.
Do đó, nên căn chỉnh bằng thiết bị laser alignment để đạt độ chính xác cao.
Kiểm tra độ mòn định kỳ
Trong quá trình vận hành cần thường xuyên kiểm tra:
- Khe hở giữa các răng.
- Mức mòn của bánh răng.
- Tình trạng phớt chắn mỡ.
- Lượng mỡ bôi trơn.
- Tiếng ồn bất thường.
- Độ rung của hệ thống.
Phát hiện sớm các dấu hiệu hư hỏng sẽ giúp tránh sự cố dừng máy ngoài kế hoạch.
Khi nào nên chọn khớp nối răng?
Khớp nối răng là lựa chọn tối ưu nếu hệ thống của bạn có:
- Mô-men xoắn lớn.
- Tải trọng nặng.
- Đảo chiều thường xuyên.
- Tốc độ quay cao.
- Làm việc liên tục 24/7.
- Yêu cầu tuổi thọ dài.
Các ngành sử dụng phổ biến gồm:
- Nhà máy thép.
- Xi măng.
- Nhiệt điện.
- Khai khoáng.
- Cảng biển.
- Giấy.
- Đường.
- Hóa chất.
- Dầu khí.
Khi nào nên cân nhắc loại khớp nối khác?
Nếu hệ thống yêu cầu:
- Giảm rung động tối đa.
- Không cần bảo trì.
- Tiếng ồn thấp.
- Dao động xoắn lớn.
Thì khớp nối cao su, khớp nối Grid Coupling hoặc khớp nối đàn hồi có thể là lựa chọn phù hợp hơn.
Việc lựa chọn đúng loại khớp nối không chỉ giúp hệ thống vận hành ổn định mà còn giảm chi phí bảo trì và tăng tuổi thọ cho toàn bộ thiết bị.
Gia Hưng Phát cung cấp khớp nối răng chính hãng
Gia Hưng Phát là đơn vị chuyên cung cấp khớp nối răng chính hãng từ nhiều thương hiệu uy tín trên thế giới, đáp ứng đa dạng nhu cầu truyền động trong các ngành thép, xi măng, khai khoáng, nhiệt điện, cảng biển và chế tạo máy.
Chúng tôi hỗ trợ tư vấn lựa chọn khớp nối theo mô-men xoắn, tốc độ quay, điều kiện tải và môi trường làm việc thực tế, giúp khách hàng lựa chọn giải pháp tối ưu, nâng cao hiệu suất và kéo dài tuổi thọ hệ thống truyền động.
Liên hệ Gia Hưng Phát để được tư vấn:
Hotline/Zalo: 0969 248 677
Khớp nối răng hoàn toàn có thể sử dụng cho tải đảo chiều liên tục và là giải pháp được nhiều nhà máy công nghiệp nặng lựa chọn nhờ khả năng truyền mô-men xoắn lớn, chịu tải va đập cao và độ bền vượt trội.
Tuy nhiên, để khai thác tối đa hiệu quả của khớp nối răng, doanh nghiệp cần lựa chọn đúng model, tính toán hệ số an toàn phù hợp, sử dụng mỡ bôi trơn chuyên dụng và thực hiện bảo trì định kỳ. Khi đáp ứng đầy đủ các điều kiện này, khớp nối răng sẽ vận hành ổn định trong thời gian dài, góp phần giảm thời gian dừng máy và tối ưu chi phí sản xuất.
