Trong các nhà máy cán thép (Rolling Mill), khớp nối răng (Gear Coupling) là bộ phận quan trọng giúp truyền mô-men xoắn từ động cơ hoặc hộp giảm tốc đến trục cán. Do phải làm việc trong điều kiện tải trọng lớn, đảo chiều liên tục, rung động mạnh và môi trường khắc nghiệt, khớp nối răng rất dễ gặp sự cố nếu không được lựa chọn và bảo trì đúng cách.
Một trong những hư hỏng phổ biến nhất là gãy răng coupling. Khi sự cố này xảy ra, toàn bộ dây chuyền có thể phải dừng hoạt động, gây thiệt hại lớn về chi phí sửa chữa, sản lượng và thời gian vận hành. Vậy đâu là nguyên nhân gãy răng coupling trong Rolling Mill và làm thế nào để hạn chế tình trạng này?
Gãy răng coupling là gì?
Gãy răng coupling là hiện tượng một hoặc nhiều răng trên khớp nối răng bị nứt, mẻ hoặc gãy hoàn toàn trong quá trình truyền mô-men xoắn.
Khi số lượng răng bị hỏng tăng lên, tải trọng sẽ dồn lên các răng còn lại, làm hư hỏng lan rộng và cuối cùng khiến khớp nối mất hoàn toàn khả năng truyền động.
Vì sao Rolling Mill dễ làm gãy răng coupling?
Khác với nhiều ngành công nghiệp khác, dây chuyền cán thép có đặc điểm:
- Tải trọng rất lớn.
- Mô-men xoắn thay đổi liên tục.
- Thường xuyên đảo chiều.
- Khởi động và dừng nhiều lần.
- Shock load khi phôi thép đi vào trục cán.
- Nhiệt độ và bụi kim loại cao.
Những yếu tố này khiến khớp nối răng luôn phải chịu ứng suất mỏi rất lớn.
8 nguyên nhân gãy răng coupling trong Rolling Mill
1. Quá tải mô-men xoắn (Overload)
Đây là nguyên nhân phổ biến nhất.
Khi mô-men truyền vượt quá khả năng thiết kế của Gear Coupling, ứng suất trên bề mặt răng tăng nhanh.
Điều này thường xảy ra khi:
- Phôi thép quá dày.
- Phôi bị kẹt.
- Điều chỉnh khe hở trục cán không đúng.
- Máy cán hoạt động ngoài công suất thiết kế.
Ban đầu chỉ xuất hiện các vết nứt nhỏ, nhưng sau nhiều chu kỳ tải, răng sẽ bị gãy hoàn toàn.
2. Tải va đập (Shock Load)
Trong Rolling Mill, tải không phải lúc nào cũng ổn định.
Khi phôi thép đi vào vùng cán, mô-men xoắn tăng đột ngột chỉ trong vài mili giây.
Nếu hiện tượng này lặp lại nhiều lần:
- Xuất hiện ứng suất mỏi.
- Mẻ đầu răng.
- Gãy chân răng.
- Bong lớp nhiệt luyện.
Đây là dạng hư hỏng thường gặp nhất ở các máy cán đảo chiều.
3. Thiếu bôi trơn hoặc dùng sai loại mỡ
Các bánh răng luôn phải ma sát trực tiếp với nhau.
Nếu thiếu mỡ:
- Ma sát tăng.
- Nhiệt độ tăng.
- Mòn nhanh.
- Pitting (rỗ bề mặt răng).
- Nứt và gãy răng.
Đối với Rolling Mill, nên sử dụng mỡ EP (Extreme Pressure Grease) có khả năng chịu tải cao, chống nước và chịu nhiệt tốt.
4. Sai lệch đồng tâm giữa hai trục
Nếu động cơ, hộp giảm tốc và trục cán không được căn chỉnh chính xác, lực sẽ không phân bố đều trên toàn bộ bề mặt răng.
Hậu quả là:
- Chỉ một phần răng chịu tải.
- Mòn lệch.
- Gãy cục bộ.
- Rung động tăng cao.
Hiện nay, nhiều nhà máy sử dụng Laser Alignment để đảm bảo độ đồng tâm và giảm nguy cơ hư hỏng.
5. Mòn răng do làm việc lâu năm
Sau hàng triệu chu kỳ làm việc, bề mặt răng sẽ bị mài mòn tự nhiên.
Khi khe hở giữa các răng tăng lên:
- Xuất hiện va đập khi truyền tải.
- Tăng rung động.
- Phân bố tải không đều.
- Dẫn đến gãy răng.
Vì vậy, cần kiểm tra độ mòn định kỳ và thay thế khi vượt giới hạn cho phép.
6. Lựa chọn coupling không đúng công suất
Một số doanh nghiệp chỉ chọn coupling theo công suất động cơ mà bỏ qua:
- Hệ số tải.
- Shock load.
- Chu kỳ đảo chiều.
- Điều kiện vận hành thực tế.
Điều này khiến coupling luôn làm việc gần giới hạn tải, dẫn đến tuổi thọ giảm đáng kể.
Đối với Rolling Mill, nên tính toán theo Service Factor của nhà sản xuất thay vì chỉ dựa vào mô-men danh định.
7. Lắp đặt không đúng kỹ thuật
Các lỗi lắp đặt thường gặp gồm:
- Siết bulông không đều.
- Sai khe hở lắp ráp.
- Không kiểm tra độ đồng tâm.
- Không vệ sinh bề mặt lắp ghép.
Những lỗi này có thể tạo ra tải lệch tâm ngay từ khi thiết bị bắt đầu vận hành.
8. Chất lượng coupling kém
Các loại coupling không rõ nguồn gốc thường có:
- Vật liệu thép chất lượng thấp.
- Gia công răng không chính xác.
- Độ cứng nhiệt luyện không đạt.
- Sai số lớn.
Khi làm việc trong Rolling Mill, những sản phẩm này rất dễ bị nứt hoặc gãy răng chỉ sau thời gian ngắn.
Dấu hiệu nhận biết coupling sắp gãy răng
Doanh nghiệp nên kiểm tra ngay khi xuất hiện các dấu hiệu sau:
- Tiếng va đập bất thường khi đảo chiều.
- Rung động tăng mạnh.
- Nhiệt độ coupling cao hơn bình thường.
- Có bột kim loại trong mỡ bôi trơn.
- Mỡ chuyển sang màu đen hoặc lẫn mạt thép.
- Xuất hiện tiếng “lộc cộc” khi tăng hoặc giảm tải.
- Độ rơ của coupling tăng bất thường.
Việc phát hiện sớm giúp tránh hư hỏng lan sang hộp giảm tốc và trục cán.
Cách phòng tránh gãy răng coupling trong Rolling Mill
Để kéo dài tuổi thọ khớp nối răng, doanh nghiệp nên:
- Chọn đúng kích thước coupling theo mô-men và hệ số tải.
- Sử dụng coupling chính hãng từ các thương hiệu uy tín.
- Bôi trơn bằng mỡ EP chuyên dụng theo đúng chu kỳ.
- Kiểm tra lượng mỡ và thay mỡ định kỳ.
- Căn chỉnh đồng tâm bằng thiết bị laser.
- Theo dõi độ rung của hệ thống.
- Kiểm tra độ mòn của răng và phớt chắn mỡ.
- Thay thế coupling trước khi xảy ra hư hỏng nghiêm trọng.
- Không vận hành vượt tải thiết kế.
Việc áp dụng chương trình bảo trì dự đoán (Predictive Maintenance) kết hợp đo rung và phân tích dầu mỡ sẽ giúp phát hiện sớm các dấu hiệu bất thường, giảm thiểu nguy cơ dừng máy ngoài kế hoạch.
Đọc thêm: Bôi trơn khớp nối răng sai cách có thể làm giảm tuổi thọ

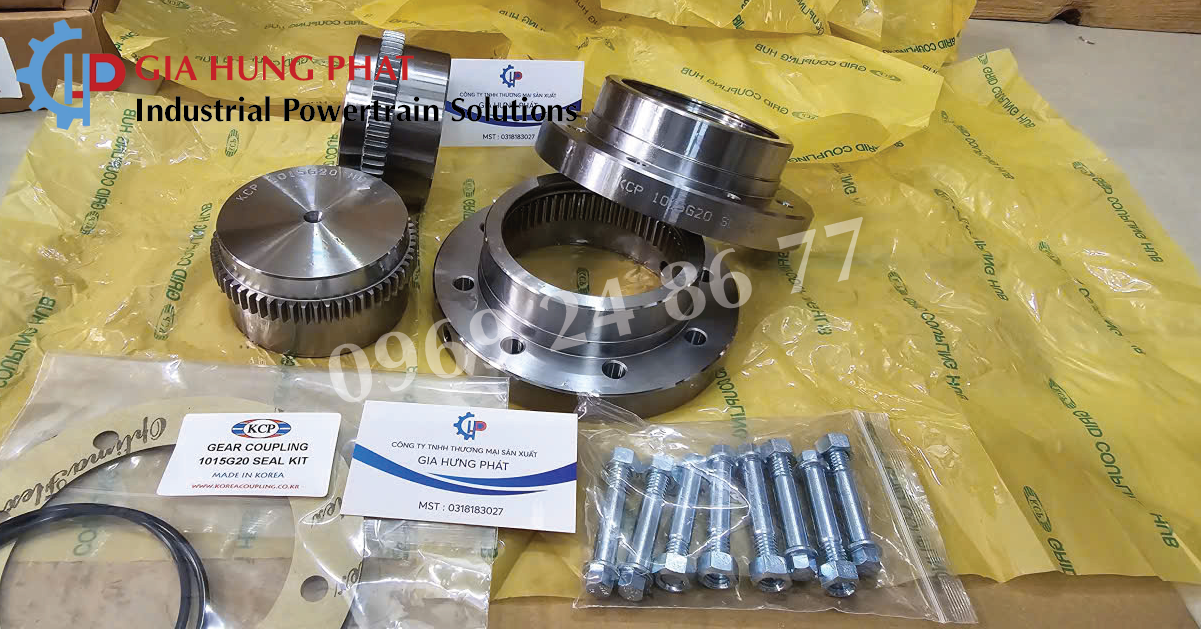

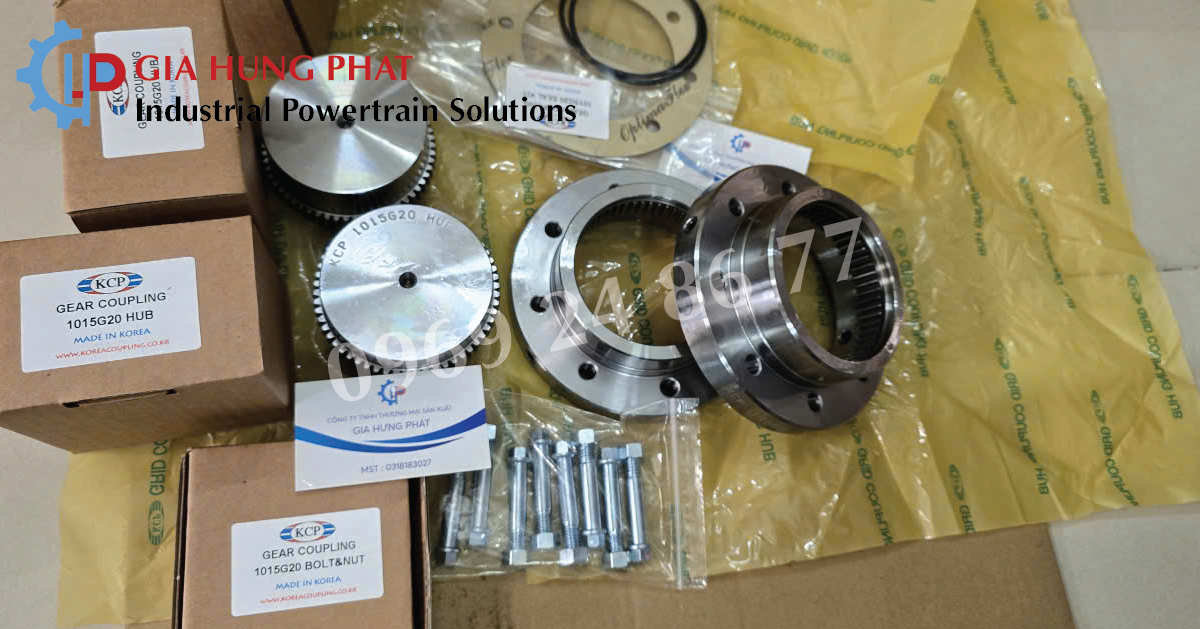

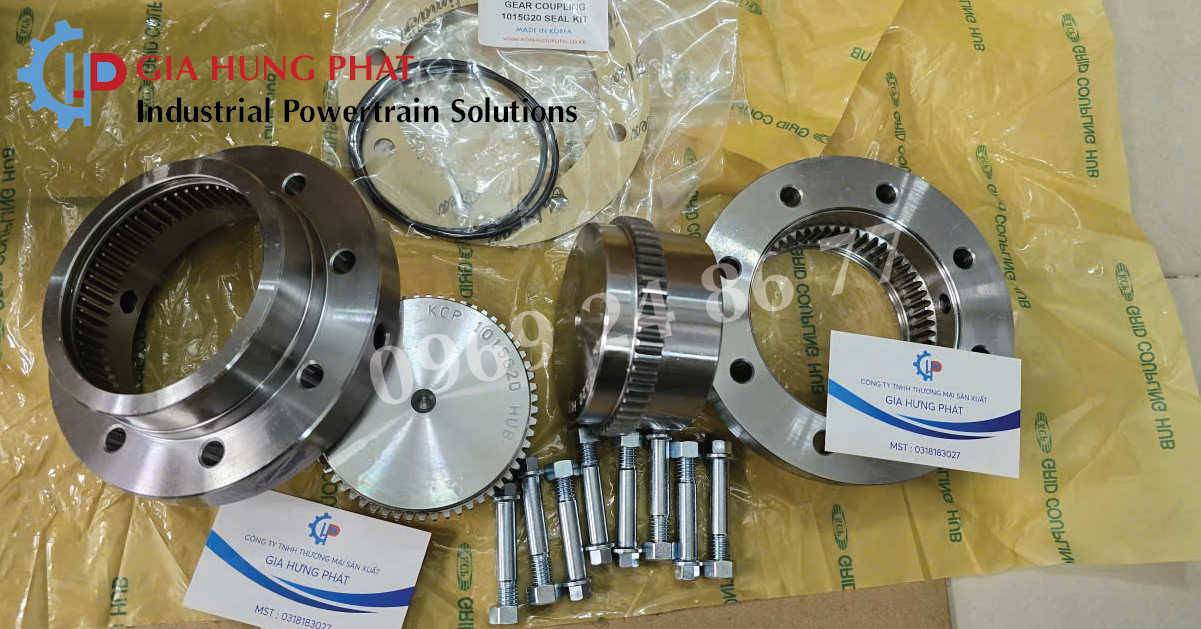

Gia Hưng Phát cung cấp khớp nối răng chính hãng cho Rolling Mill
Gia Hưng Phát chuyên cung cấp khớp nối răng (Gear Coupling) chính hãng dành cho các nhà máy cán thép, xi măng, khai khoáng và nhiều ngành công nghiệp nặng. Sản phẩm có khả năng truyền mô-men xoắn lớn, chịu tải va đập, bù sai lệch trục và đáp ứng tốt điều kiện làm việc khắc nghiệt trong hệ thống Rolling Mill.
Đội ngũ kỹ thuật của Gia Hưng Phát sẵn sàng hỗ trợ khách hàng lựa chọn đúng model coupling theo mô-men xoắn, tốc độ quay, kích thước trục và điều kiện vận hành thực tế, góp phần nâng cao hiệu suất và kéo dài tuổi thọ hệ thống truyền động.
Liên hệ Gia Hưng Phát để được tư vấn:
Hotline/Zalo: 0969 248 677
Gãy răng coupling trong Rolling Mill là sự cố nghiêm trọng nhưng hoàn toàn có thể phòng tránh nếu doanh nghiệp lựa chọn đúng loại khớp nối, tính toán chính xác mô-men tải, bôi trơn đầy đủ và thực hiện bảo trì định kỳ. Đầu tư vào một khớp nối răng chất lượng cao cùng quy trình kiểm tra thường xuyên không chỉ giúp tăng tuổi thọ thiết bị mà còn giảm chi phí sửa chữa, hạn chế thời gian dừng máy và nâng cao hiệu quả sản xuất. Liên hệ Gia Hưng Phát sớm nhất để được tư vấn về khớp nối răng
