Trong các nhà máy thép, hệ thống truyền động luôn phải làm việc với mô-men xoắn lớn, tải trọng nặng, nhiệt độ cao và môi trường nhiều bụi bẩn. Một trong những vấn đề kỹ thuật phổ biến nhưng thường bị xem nhẹ là lệch tâm trục (Shaft Misalignment). Chỉ một sai lệch nhỏ giữa động cơ, hộp giảm tốc và máy cán cũng có thể làm tăng rung động, giảm hiệu suất truyền động và rút ngắn tuổi thọ của toàn bộ hệ thống. Đây chính là lý do khớp nối răng (Gear Coupling) được sử dụng rộng rãi trong ngành luyện kim nhờ khả năng bù sai lệch trục và truyền mô-men xoắn lớn. Vậy khớp nối răng giải quyết bài toán lệch tâm trục trong nhà máy thép như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Lệch tâm trục là gì?
Lệch tâm trục là hiện tượng hai trục cần kết nối không nằm trên cùng một đường tâm. Trong thực tế, rất khó để đạt được độ đồng tâm tuyệt đối, đặc biệt ở các hệ thống truyền động công suất lớn.
Có ba dạng lệch tâm thường gặp:
1. Lệch tâm hướng tâm (Parallel Misalignment)
Hai trục song song nhưng không cùng tâm.
Đây là dạng sai lệch phổ biến sau khi thay vòng bi hoặc tháo lắp hộp giảm tốc.
2. Lệch góc (Angular Misalignment)
Hai trục giao nhau tạo thành một góc nhỏ.
Sai lệch này thường xuất hiện khi bệ máy bị lún hoặc khung máy biến dạng do tải trọng lớn.
3. Lệch dọc trục (Axial Misalignment)
Khoảng cách giữa hai đầu trục thay đổi do:
- Giãn nở nhiệt.
- Dịch chuyển kết cấu.
- Lực dọc trục trong quá trình vận hành.
Trong nhà máy thép, ba dạng lệch tâm này thường xuất hiện đồng thời.
Vì sao nhà máy thép thường xảy ra lệch tâm trục?
So với các ngành công nghiệp khác, môi trường làm việc của nhà máy thép khắc nghiệt hơn rất nhiều.
Một số nguyên nhân phổ biến gồm:
- Nhiệt độ cao làm giãn nở trục và bệ máy.
- Tải trọng thay đổi liên tục.
- Máy cán đảo chiều nhiều lần.
- Rung động kéo dài.
- Móng máy bị lún sau thời gian dài sử dụng.
- Sai số trong quá trình lắp đặt.
- Mài mòn ổ bi và gối đỡ.
- Biến dạng kết cấu do tải trọng lớn.
Theo thời gian, những yếu tố này làm cho hai trục không còn đồng tâm như ban đầu.
Lệch tâm trục ảnh hưởng như thế nào đến hệ thống truyền động?
Nhiều người cho rằng sai lệch vài phần mười milimet là không đáng kể. Tuy nhiên, với hệ thống truyền động công suất lớn, sai lệch nhỏ cũng có thể gây ra nhiều hậu quả nghiêm trọng.
Tăng tải lên ổ bi
Khi hai trục không đồng tâm, ổ bi phải chịu thêm lực hướng tâm và lực dọc trục.
Hậu quả là:
- Nóng ổ bi.
- Hao mỡ bôi trơn.
- Giảm tuổi thọ vòng bi.
Tăng rung động
Sai lệch trục làm lực truyền không còn phân bố đều.
Điều này khiến:
- Máy rung mạnh.
- Tiếng ồn tăng.
- Bulông lỏng.
- Khung máy nhanh xuống cấp.
Mòn khớp nối nhanh hơn
Nếu coupling phải làm việc ngoài giới hạn bù lệch cho phép sẽ dẫn đến:
- Mòn răng.
- Rỗ bề mặt răng (Pitting).
- Gãy răng coupling.
- Hư phớt chắn mỡ.
Tiêu hao điện năng
Ma sát tăng đồng nghĩa với tổn thất công suất lớn hơn.
Động cơ phải làm việc nặng hơn để truyền cùng một mô-men xoắn.
Điều này làm tăng chi phí vận hành của nhà máy.
Khớp nối răng giải quyết bài toán lệch tâm như thế nào?
Đây chính là ưu điểm nổi bật của khớp nối răng.
Nhờ thiết kế gồm:
- Hub răng ngoài.
- Sleeve răng trong.
- Bề mặt răng dạng cong (Crowned Teeth).
Khớp nối răng cho phép các răng vẫn ăn khớp tốt ngay cả khi hai trục có sai lệch nhỏ.
Điều này giúp:
- Truyền mô-men ổn định.
- Giảm ứng suất tập trung.
- Bảo vệ hộp giảm tốc.
- Giảm tải cho ổ bi.
- Hạn chế rung động.
Đó là lý do Gear Coupling được sử dụng phổ biến trong:
- Rolling Mill.
- Continuous Casting.
- Hot Strip Mill.
- Cold Rolling Mill.
- Cầu trục luyện kim.
- Máy nghiền.
- Băng tải quặng.
Khớp nối răng có bù được mọi sai lệch không?
Đây là một hiểu lầm khá phổ biến.
Mặc dù khớp nối răng có khả năng bù lệch rất tốt, nhưng không phải càng lệch nhiều càng tốt.
Nếu sai lệch vượt giới hạn thiết kế sẽ xảy ra:
- Mòn cục bộ trên đầu răng.
- Gãy chân răng.
- Mất lớp mỡ bôi trơn.
- Tăng nhiệt.
- Rung động mạnh.
Vì vậy, khớp nối răng chỉ nên làm việc trong phạm vi sai lệch mà nhà sản xuất cho phép.
Những dấu hiệu cho thấy khớp nối đang làm việc với lệch tâm quá lớn
Trong quá trình vận hành, nếu xuất hiện các hiện tượng sau, doanh nghiệp nên kiểm tra lại độ đồng tâm của trục:
- Coupling nóng bất thường.
- Có tiếng va đập khi tăng tải.
- Mỡ bôi trơn bị rò rỉ.
- Mạt kim loại xuất hiện trong mỡ.
- Độ rung tăng theo thời gian.
- Răng coupling mòn không đều.
- Phớt chắn dầu nhanh hỏng.
- Vòng bi thường xuyên bị hư.
Việc xử lý sớm sẽ giúp tránh hư hỏng lan sang hộp số hoặc động cơ.
Làm thế nào để giảm lệch tâm trục trong nhà máy thép?
Để hệ thống hoạt động ổn định và kéo dài tuổi thọ khớp nối răng, doanh nghiệp nên áp dụng các biện pháp sau:
Căn chỉnh trục bằng Laser Alignment
Thiết bị căn chỉnh laser giúp đạt độ chính xác cao hơn nhiều so với phương pháp dùng thước lá hoặc đồng hồ so.
Kiểm tra định kỳ sau mỗi kỳ bảo trì
Sau khi thay ổ bi, thay hộp giảm tốc hoặc tháo lắp động cơ cần căn chỉnh lại trục trước khi vận hành.
Kiểm tra độ lún của bệ máy
Móng máy hoặc khung đỡ bị lún sẽ làm thay đổi vị trí của toàn bộ hệ truyền động.
Kiểm tra rung động
Theo dõi chỉ số rung động giúp phát hiện sớm hiện tượng lệch tâm trước khi xảy ra hư hỏng nghiêm trọng.
Bảo dưỡng khớp nối định kỳ
- Thay mỡ bôi trơn đúng chu kỳ.
- Kiểm tra độ mòn của răng.
- Kiểm tra phớt chắn mỡ.
- Kiểm tra bulông siết.
Vì sao khớp nối răng vẫn là lựa chọn hàng đầu trong nhà máy thép?
Mặc dù có nhiều loại coupling khác nhau, nhưng khớp nối răng vẫn được các nhà máy thép ưu tiên nhờ các ưu điểm:
- Truyền mô-men xoắn rất lớn.
- Bù sai lệch trục hiệu quả.
- Chịu tải va đập cao.
- Làm việc ổn định ở tốc độ lớn.
- Độ bền cao.
- Dễ bảo trì.
- Phù hợp với môi trường làm việc khắc nghiệt.
Khi được lựa chọn và lắp đặt đúng kỹ thuật, khớp nối răng có thể hoạt động ổn định trong nhiều năm, ngay cả ở các dây chuyền cán thép làm việc liên tục 24/7.
Đọc thêm: Khớp nối răng full gear và half gear khác nhau thế nào?

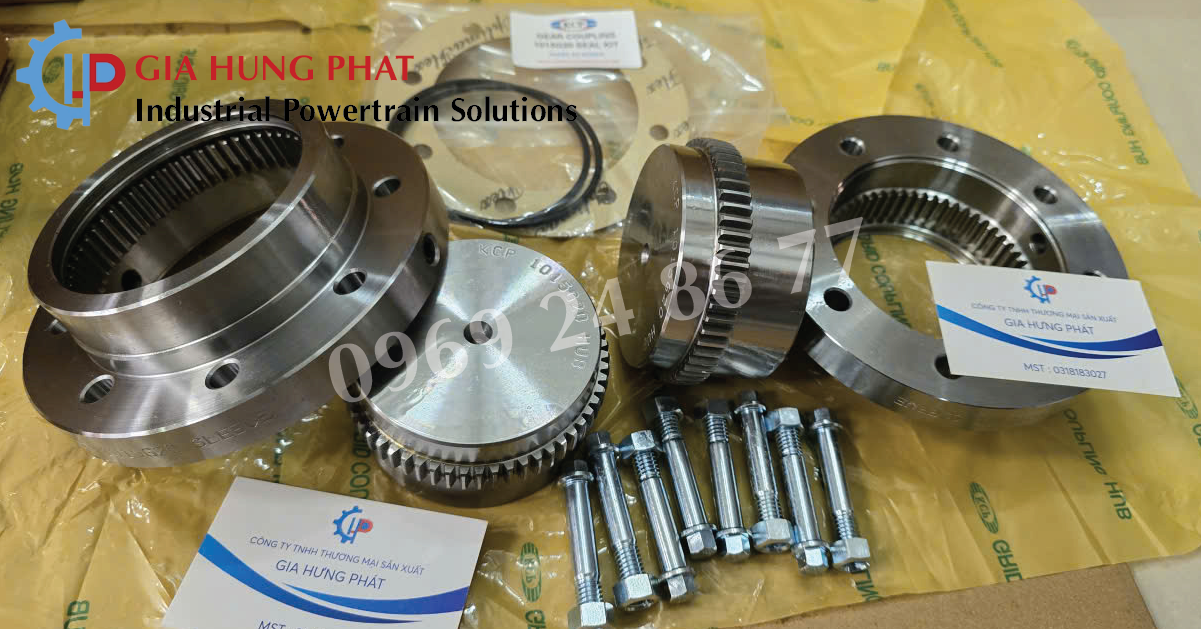

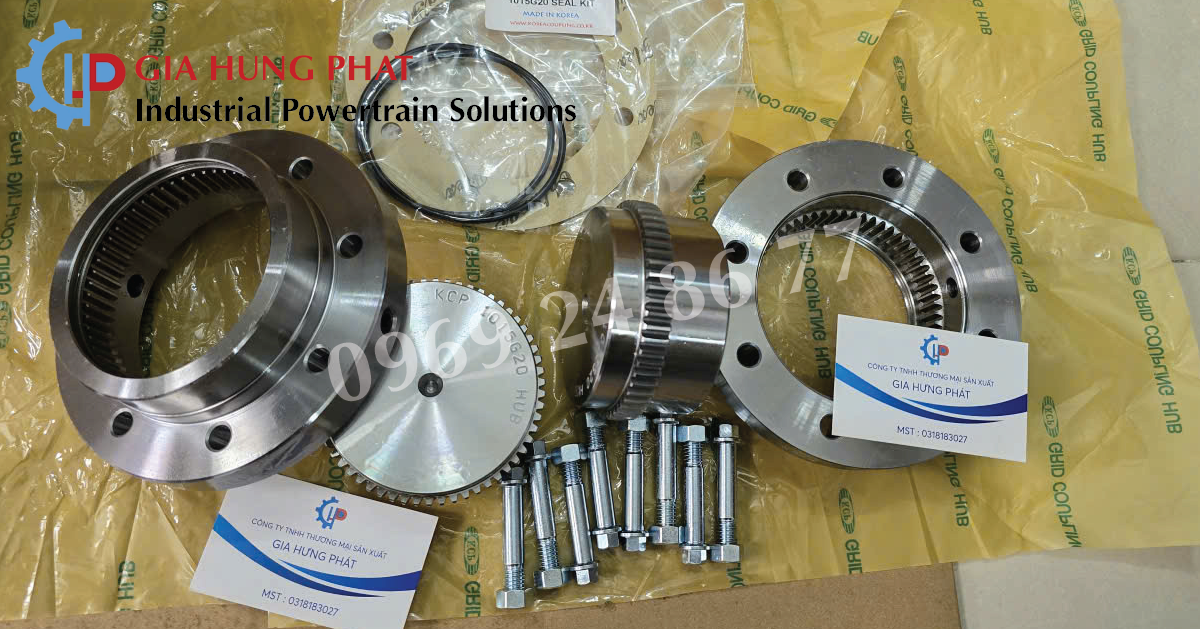

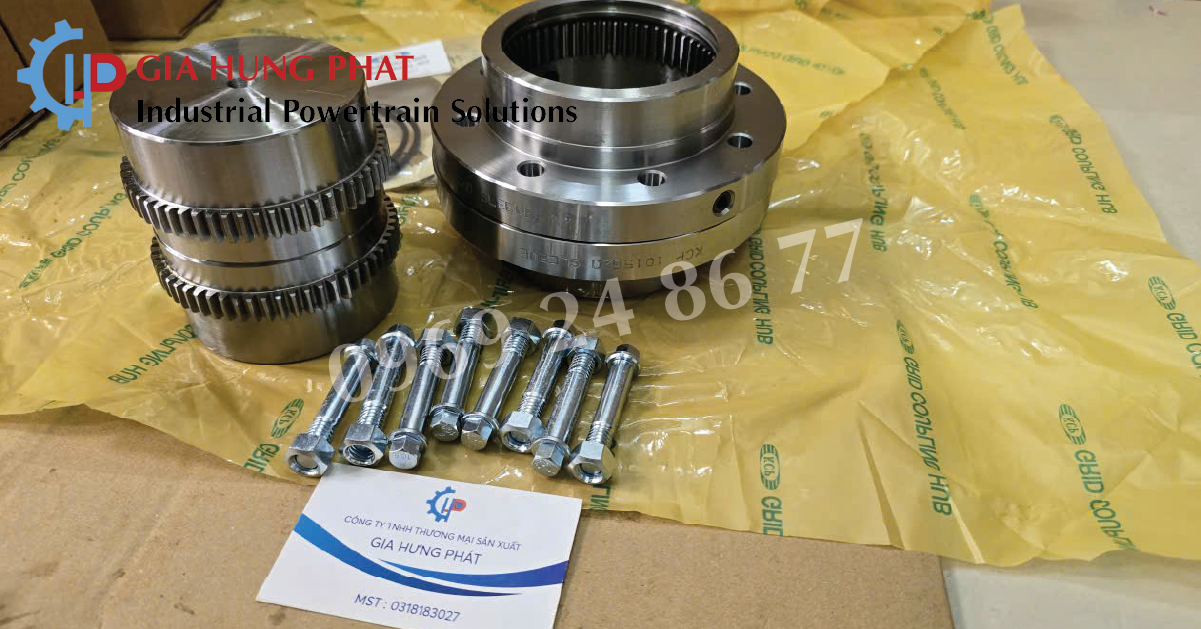

Gia Hưng Phát cung cấp khớp nối răng chính hãng
Gia Hưng Phát là đơn vị chuyên cung cấp khớp nối răng (Gear Coupling) chính hãng cho các nhà máy thép, xi măng, khai khoáng và nhiều ngành công nghiệp nặng. Chúng tôi cung cấp đa dạng chủng loại, kích thước và cấu hình, đáp ứng các yêu cầu truyền mô-men lớn, bù sai lệch trục và làm việc trong môi trường khắc nghiệt.
Đội ngũ kỹ thuật của Gia Hưng Phát luôn sẵn sàng tư vấn lựa chọn khớp nối phù hợp theo mô-men xoắn, tốc độ quay, kích thước trục và điều kiện vận hành thực tế, giúp khách hàng tối ưu hiệu suất truyền động và nâng cao tuổi thọ thiết bị.
Liên hệ Gia Hưng Phát để được tư vấn:
Hotline/Zalo: 0969 248 677
Lệch tâm trục là một trong những nguyên nhân hàng đầu gây hư hỏng hệ thống truyền động trong các nhà máy thép. Tuy nhiên, nếu sử dụng khớp nối răng phù hợp, kết hợp với căn chỉnh chính xác và bảo trì định kỳ, doanh nghiệp có thể giảm đáng kể rung động, hạn chế mài mòn và kéo dài tuổi thọ của động cơ, hộp giảm tốc cũng như toàn bộ dây chuyền sản xuất.
Việc đầu tư vào khớp nối răng chất lượng cao không chỉ giúp hệ thống vận hành ổn định mà còn góp phần giảm chi phí bảo trì và hạn chế thời gian dừng máy ngoài kế hoạch. Liên hệ với Gia Hưng Phát để được tư vấn và báo giá sản phẩm khớp nối răng.
