Khớp nối trục cho cầu trục là một bộ phận quan trọng trong hệ truyền động, có nhiệm vụ truyền mô-men xoắn từ motor đến hộp giảm tốc hoặc từ gearbox đến cơ cấu di chuyển, nâng hạ. Do cầu trục thường phải khởi động, dừng và thay đổi tải liên tục, việc lựa chọn khớp nối không thể chỉ dựa vào công suất motor mà cần xem xét thêm tải trọng, mô-men xoắn, tốc độ quay, hệ số tải và điều kiện làm việc.
Trong các ứng dụng cầu trục công nghiệp, khớp nối lưới (Grid Coupling) là một trong những lựa chọn đáng cân nhắc nhờ khả năng truyền mô-men xoắn lớn, hấp thụ dao động xoắn và giảm tác động của tải va đập. Tuy nhiên, để lựa chọn đúng size khớp nối, cần tính toán dựa trên điều kiện vận hành thực tế của cầu trục.
Khớp nối trục cho cầu trục có nhiệm vụ gì?
Trong hệ thống cầu trục, motor tạo ra mô-men xoắn nhưng không truyền trực tiếp đến cơ cấu nâng hoặc di chuyển. Thông thường, mô-men xoắn được truyền qua khớp nối trục đến hộp giảm tốc và sau đó đến cơ cấu máy.
Khớp nối có nhiệm vụ:
- Truyền mô-men xoắn giữa hai trục.
- Hấp thụ một phần rung động và dao động xoắn.
- Hạn chế tác động của tải va đập.
- Bù một phần sai lệch giữa các trục trong giới hạn thiết kế.
- Giúp bảo vệ motor, gearbox và các bộ phận truyền động.
- Hỗ trợ tháo lắp và bảo trì hệ thống.
Đối với cầu trục, những chức năng này đặc biệt quan trọng vì hệ thống thường không làm việc với tải ổn định như các máy quay liên tục.
Vì sao cầu trục cần lựa chọn khớp nối khác với máy thông thường?
Cầu trục thường có đặc điểm khởi động – dừng – tăng tốc – giảm tốc – đảo chiều với tần suất cao. Khi tải được nâng lên hoặc hạ xuống, mô-men xoắn trên hệ truyền động cũng thay đổi theo điều kiện tải.
Nếu khớp nối được lựa chọn chỉ dựa trên công suất motor mà không tính đến hệ số tải và tải động, phần tử đàn hồi hoặc các chi tiết truyền mô-men có thể chịu tải vượt quá giới hạn.
Đặc biệt đối với cơ cấu nâng, khi tải bắt đầu được nâng khỏi mặt đất, mô-men xoắn có thể tăng nhanh. Với cơ cấu di chuyển cầu trục, việc tăng tốc và phanh cũng tạo ra các tải động đáng kể.
Vì vậy, khớp nối trục cho cầu trục cần được lựa chọn dựa trên cả tải làm việc và đặc tính động của hệ thống.
Khớp nối lưới có phù hợp cho cầu trục không?
Khớp nối lưới (Grid Coupling) là một trong những loại khớp nối có thể sử dụng cho các hệ thống cầu trục và thiết bị nâng hạ công nghiệp.
Khớp nối lưới sử dụng lưới lò xo thép làm phần tử đàn hồi. Khi mô-men xoắn thay đổi, lưới thép có thể biến dạng đàn hồi và hấp thụ một phần năng lượng dao động.
Đây là đặc tính có lợi đối với cầu trục vì hệ thống thường xuất hiện:
- Tải khởi động lớn.
- Tải va đập.
- Dao động mô-men xoắn.
- Thay đổi tải liên tục.
- Chu kỳ khởi động và dừng thường xuyên.
Tuy nhiên, không phải mọi cầu trục đều cần sử dụng khớp nối lưới. Việc lựa chọn còn phụ thuộc vào công suất, tốc độ, mô-men xoắn, đường kính trục, không gian lắp đặt và yêu cầu bảo trì.
Cách tính mô-men xoắn để chọn khớp nối cầu trục
Một trong những thông số quan trọng nhất khi lựa chọn khớp nối trục là mô-men xoắn.
Với công suất motor tính bằng kW và tốc độ quay tính bằng RPM, mô-men xoắn có thể tính gần đúng theo công thức:
T = 9550 × P / n
Trong đó:
- T: Mô-men xoắn, Nm.
- P: Công suất motor, kW.
- n: Tốc độ quay, RPM.
Ví dụ, một motor cầu trục có công suất 75 kW, tốc độ 1.500 RPM:
T = 9550 × 75 / 1500 = 477,5 Nm
Đây mới là mô-men xoắn danh nghĩa của motor. Khi lựa chọn khớp nối cho cầu trục, cần tính thêm hệ số tải hoặc service factor để xét đến tải khởi động, tải va đập và chế độ làm việc.
Hệ số tải khi chọn khớp nối cho cầu trục
Không nên chọn khớp nối có Torque Rating vừa đúng bằng mô-men xoắn danh nghĩa của motor.
Ví dụ, nếu mô-men xoắn danh nghĩa là 477,5 Nm và hệ số tải giả sử là 2:
T yêu cầu = 477,5 × 2 = 955 Nm
Khi đó, khớp nối cần có khả năng truyền mô-men xoắn phù hợp với mức yêu cầu này.
Lưu ý: Hệ số tải không nên lấy một giá trị cố định cho mọi loại cầu trục. Giá trị thực tế phụ thuộc vào cơ cấu nâng hay di chuyển, tải trọng, tần suất khởi động, chu kỳ làm việc, loại motor, hệ thống điều khiển và đặc tính máy.
Đối với các hệ thống quan trọng, nên sử dụng hệ số do nhà sản xuất khớp nối hoặc tiêu chuẩn thiết kế của thiết bị quy định.
Tải trọng cầu trục ảnh hưởng đến việc chọn khớp nối như thế nào?
Một điểm thường bị hiểu nhầm là tải trọng nâng không thể chuyển trực tiếp thành Torque của khớp nối.
Ví dụ, cầu trục có tải trọng nâng 10 tấn không có nghĩa khớp nối chỉ cần chọn theo một mức torque cố định. Cần biết thêm:
- Công suất motor.
- Tốc độ motor.
- Tỷ số truyền gearbox.
- Đường kính tang hoặc bánh xe.
- Hiệu suất truyền động.
- Tải trọng thực tế.
- Tần suất khởi động và dừng.
- Chế độ làm việc của cầu trục.
Đối với cơ cấu nâng, mô-men tại đầu ra gearbox phụ thuộc vào tỷ số truyền và hiệu suất của hộp giảm tốc. Do đó, khi lựa chọn khớp nối motor – gearbox, thông số quan trọng nhất vẫn là mô-men xoắn tại vị trí lắp khớp nối.
Chọn khớp nối theo vị trí lắp đặt trên cầu trục
Không phải tất cả vị trí trên cầu trục đều sử dụng cùng một loại khớp nối.
Khớp nối giữa motor và gearbox
Đây là vị trí phổ biến, thường có tốc độ quay cao hơn và mô-men xoắn thấp hơn phía đầu ra gearbox.
Ở vị trí này cần quan tâm:
- RPM.
- Công suất motor.
- Mô-men xoắn.
- Đường kính trục.
- Sai lệch trục.
- Tải khởi động.
- Không gian lắp đặt.
Khớp nối lưới có thể là một lựa chọn phù hợp nếu hệ thống cần khả năng hấp thụ dao động xoắn và tải va đập.
Khớp nối phía đầu ra gearbox
Phía đầu ra hộp giảm tốc thường có tốc độ thấp hơn nhưng mô-men xoắn lớn hơn.
Do đó, cần kiểm tra kỹ Torque Rating của khớp nối. Đường kính trục cũng thường lớn hơn so với phía motor.
Khớp nối trong cơ cấu di chuyển
Đối với cơ cấu di chuyển cầu trục, hệ thống có thể thường xuyên tăng tốc và phanh. Vì vậy, tải động và mô-men xoắn khi tăng tốc cần được đưa vào quá trình lựa chọn.

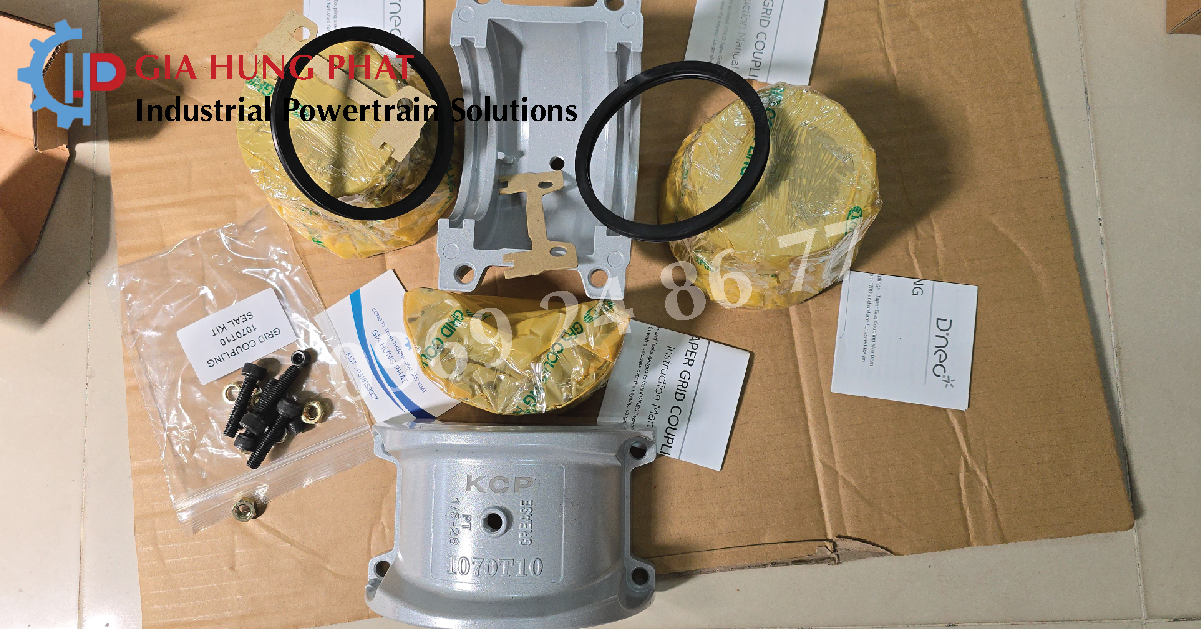

Khớp nối lưới KCP cho cầu trục
Trong nhóm khớp nối lưới công nghiệp, KCP T10 và T20 là những dòng có thể được xem xét cho các hệ thống truyền động tải nặng.
Khớp nối lưới KCP sử dụng lưới thép đàn hồi để truyền mô-men xoắn và hấp thụ một phần dao động. Dòng sản phẩm có nhiều size, cho phép lựa chọn theo mô-men xoắn, tốc độ và đường kính trục.
Đối với cầu trục tải lớn, việc lựa chọn không nên dựa vào tên model hoặc đường kính trục đơn thuần mà cần đối chiếu Torque Rating với mô-men xoắn yêu cầu sau khi áp dụng hệ số tải.
Ví dụ lựa chọn khớp nối lưới KCP cho cầu trục
Giả sử một hệ thống cầu trục sử dụng:
- Công suất motor: 110 kW
- Tốc độ: 1.500 RPM
- Hệ số tải giả định: 2
- Kiểu tải: thường xuyên khởi động và dừng.
Mô-men xoắn danh nghĩa:
T = 9550 × 110 / 1500 = 700,3 Nm
Mô-men xoắn yêu cầu sau khi xét hệ số tải:
T yêu cầu = 700,3 × 2 = 1.400,6 Nm
Khi đó, khớp nối được lựa chọn phải có Torque Rating phù hợp và lớn hơn mức mô-men xoắn yêu cầu theo tiêu chí thiết kế.
Đây chỉ là ví dụ minh họa. Trong thực tế, hệ số tải phải được xác định theo chế độ làm việc và hướng dẫn lựa chọn của nhà sản xuất khớp nối.
Những thông số cần có trước khi chọn khớp nối cầu trục
Để lựa chọn khớp nối trục cho cầu trục, nên thu thập tối thiểu các thông số sau:
| Thông số | Mục đích |
|---|---|
| Công suất motor | Tính mô-men xoắn |
| RPM | Xác định tốc độ khớp nối |
| Đường kính trục | Chọn Bore |
| Tải trọng nâng | Đánh giá tải động |
| Tỷ số truyền gearbox | Xác định mô-men tại từng vị trí |
| Chu kỳ làm việc | Xác định mức độ tải |
| Số lần khởi động/giờ | Đánh giá tải động |
| Kiểu tải | Xác định service factor |
| Môi trường | Chọn vật liệu và phương án bảo vệ |
| Khoảng cách hai trục | Xác định kiểu coupling |
Càng đầy đủ dữ liệu, việc lựa chọn khớp nối càng chính xác.
5 lỗi thường gặp khi chọn khớp nối cho cầu trục
1. Chỉ chọn theo đường kính trục
Đường kính trục chỉ quyết định một phần khả năng lắp đặt. Khớp nối vẫn phải đáp ứng mô-men xoắn và tốc độ yêu cầu.
2. Chỉ dựa vào công suất motor
Hai hệ thống có cùng công suất motor nhưng chế độ tải khác nhau có thể cần hai size khớp nối khác nhau.
3. Bỏ qua tải khởi động
Cầu trục thường có chu kỳ khởi động và dừng nhiều hơn máy công nghiệp chạy ổn định. Tải động cần được tính đến.
4. Chọn coupling vừa đủ Torque
Không nên chọn khớp nối có Torque Rating chỉ vừa bằng mô-men xoắn danh nghĩa. Cần xét service factor và điều kiện vận hành.
5. Bỏ qua căn chỉnh trục
Khớp nối đàn hồi có khả năng bù sai lệch nhưng không phải giải pháp cho việc lắp đặt sai. Alignment vẫn cần được thực hiện chính xác.
Khớp nối lưới hay khớp nối răng cho cầu trục?
Đây là câu hỏi thường gặp khi lựa chọn khớp nối trục cho cầu trục.
Khớp nối lưới có ưu điểm về khả năng hấp thụ rung động và tải va đập nhờ phần tử lưới thép đàn hồi. Đây là lựa chọn đáng cân nhắc cho các hệ thống có tải biến thiên và yêu cầu giảm chấn.
Trong khi đó, khớp nối răng (Gear Coupling) có khả năng truyền mô-men xoắn rất lớn và phù hợp với nhiều hệ thống công suất cao, đặc biệt khi yêu cầu khả năng bù sai lệch và mật độ công suất cao.
Việc lựa chọn giữa hai loại không nên dựa trên việc loại nào “tốt hơn” mà cần dựa vào mô-men xoắn, tốc độ, tải động, sai lệch trục, không gian lắp đặt và yêu cầu bảo trì.
Bảo dưỡng khớp nối trục trên cầu trục
Do cầu trục thường làm việc với tải trọng lớn và chu kỳ vận hành lặp lại, khớp nối trục cần được kiểm tra định kỳ.
Đối với khớp nối lưới, nên kiểm tra:
- Tình trạng lưới thép.
- Độ mòn của lưới.
- Tình trạng rãnh hub.
- Lượng và tình trạng mỡ bôi trơn.
- Cover và bulông.
- Dấu hiệu quá nhiệt.
- Rung động bất thường.
- Sai lệch trục.
Nếu phát hiện lưới bị mòn nhanh, không nên chỉ thay lưới mà cần tìm nguyên nhân như lệch trục, quá tải, thiếu bôi trơn hoặc lựa chọn sai size.
Khi nào nên thay khớp nối cầu trục?
Nên kiểm tra và cân nhắc thay thế khớp nối khi xuất hiện:
- Rung động tăng bất thường.
- Tiếng ồn khi vận hành.
- Lưới hoặc phần tử đàn hồi bị mòn.
- Hub bị mòn.
- Xuất hiện nhiệt độ cao bất thường.
- Khớp nối thường xuyên bị hỏng.
- Xuất hiện dấu hiệu quá tải.
- Sai lệch trục vượt giới hạn cho phép.
Đặc biệt với cầu trục nâng tải lớn, không nên chờ đến khi khớp nối bị phá hỏng hoàn toàn mới tiến hành bảo trì.
Gia Hưng Phát cung cấp khớp nối trục cho cầu trục
Gia Hưng Phát cung cấp các dòng khớp nối trục công nghiệp, khớp nối lưới KCP, khớp nối răng, khớp nối cao su đàn hồi và nhiều giải pháp truyền động cho cầu trục, hộp giảm tốc, motor và máy công nghiệp.
Đối với khớp nối lưới KCP, có nhiều size thuộc dòng T10 và T20, phù hợp với các hệ thống truyền động từ công suất vừa đến tải rất lớn. Việc lựa chọn model cần dựa trên công suất motor, RPM, mô-men xoắn, đường kính trục và chế độ làm việc thực tế.
