Trong các hệ thống truyền động công nghiệp, khớp nối trục là bộ phận có nhiệm vụ kết nối và truyền mô-men xoắn giữa các trục máy, đồng thời hỗ trợ giảm rung động và bù một phần sai lệch trong quá trình vận hành. Trong số các dòng khớp nối đàn hồi được sử dụng phổ biến, khớp nối ROTEX KTR là lựa chọn quen thuộc trong nhiều hệ thống máy công nghiệp nhờ thiết kế nhỏ gọn, khả năng truyền động ổn định và phần tử đàn hồi có khả năng giảm chấn hiệu quả. Vậy khớp nối ROTEX KTR có gì đặc biệt và vì sao được sử dụng rộng rãi?
Khớp nối ROTEX KTR là gì?

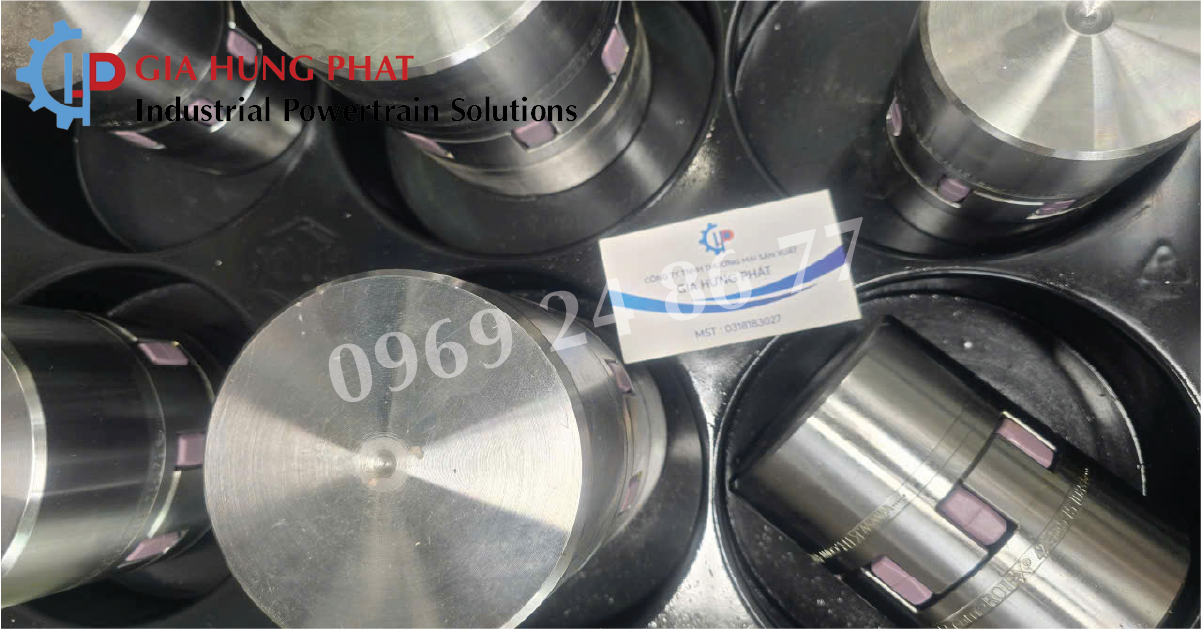

Khớp nối Rotex KTR là dòng khớp nối đàn hồi do KTR Systems phát triển, được thiết kế để truyền mô-men xoắn giữa hai trục máy thông qua hai moay-ơ và một phần tử đàn hồi gọi là spider/nhện ROTEX.
Phần tử đàn hồi nằm giữa hai moay-ơ giúp truyền lực đồng thời hấp thụ một phần rung động, va đập và các dao động phát sinh trong hệ thống truyền động.

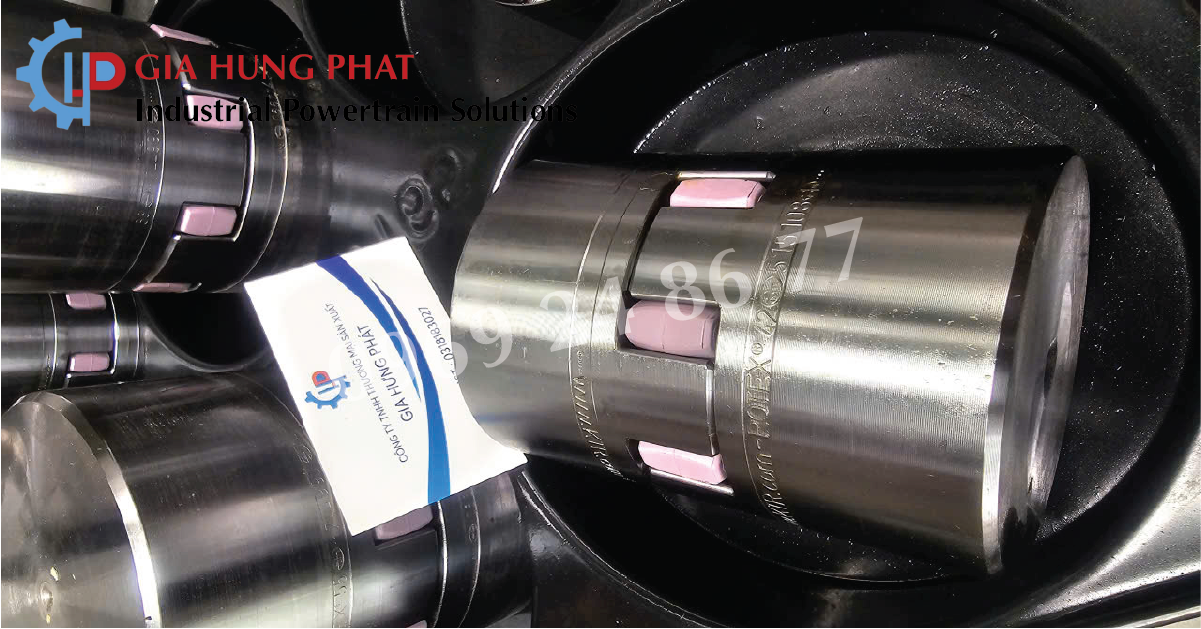

Cấu tạo cơ bản của khớp nối ROTEX gồm:
-
Hai moay-ơ (hub) lắp trên hai trục cần kết nối.
-
Một spider đàn hồi nằm giữa hai moay-ơ.
-
Các ngàm trên moay-ơ ăn khớp với spider để truyền mô-men xoắn.
Thiết kế này giúp khớp nối có kết cấu tương đối đơn giản nhưng vẫn đáp ứng được nhiều yêu cầu trong hệ thống truyền động công nghiệp.
Vì sao khớp nối ROTEX KTR được sử dụng nhiều trong máy công nghiệp?
Khả năng giảm rung và giảm chấn
Trong quá trình hoạt động, motor, bơm, hộp số và các thiết bị truyền động có thể phát sinh rung động hoặc dao động mô-men.
Spider đàn hồi của khớp nối ROTEX KTR có tác dụng hấp thụ một phần các dao động này, giúp quá trình truyền động diễn ra êm hơn và hạn chế tác động trực tiếp giữa hai trục.
Đây là một trong những ưu điểm quan trọng khiến ROTEX được ứng dụng trong nhiều hệ thống máy móc.
Có khả năng bù sai lệch giữa các trục
Trong thực tế lắp đặt, hai trục không phải lúc nào cũng đạt độ đồng tâm tuyệt đối.
Khớp nối đàn hồi ROTEX có khả năng bù một phần các sai lệch trục như:
-
Sai lệch góc.
-
Sai lệch hướng kính.
-
Sai lệch theo phương trục.
Tuy nhiên, khả năng bù sai lệch có giới hạn. Việc căn chỉnh trục đúng kỹ thuật vẫn rất quan trọng để đảm bảo tuổi thọ của khớp nối và các thiết bị liên quan.
Thiết kế nhỏ gọn, dễ ứng dụng
Khớp nối ROTEX có cấu tạo tương đối đơn giản và kích thước nhỏ gọn so với nhiều loại khớp nối truyền động khác.
Nhờ đó, sản phẩm có thể được sử dụng trong nhiều hệ thống có không gian lắp đặt hạn chế.
Khớp nối ROTEX thường xuất hiện trong các hệ thống truyền động sử dụng:
-
Động cơ điện.
-
Bơm công nghiệp.
-
Hộp giảm tốc.
-
Quạt và máy thổi.
-
Băng tải.
-
Máy nén.
-
Máy sản xuất và thiết bị tự động hóa.
Spider có nhiều lựa chọn độ cứng
Một điểm đáng chú ý của hệ thống ROTEX là phần spider đàn hồi có nhiều cấp độ cứng khác nhau.
Độ cứng của spider ảnh hưởng đến đặc tính giảm chấn, khả năng truyền mô-men và phản ứng của khớp nối trong quá trình vận hành.
Vì vậy, khi thay spider ROTEX, không nên chỉ lựa chọn theo kích thước mà cần xem xét đúng size khớp nối, độ cứng spider và điều kiện làm việc thực tế.
Khớp nối ROTEX KTR gồm những bộ phận nào?
Một bộ khớp nối trục ROTEX cơ bản thường gồm: Moay-ơ 1 → Spider đàn hồi → Moay-ơ 2
Trong đó, spider là bộ phận tiếp xúc trực tiếp với các ngàm của hai moay-ơ.
Sau thời gian dài vận hành, spider có thể bị lão hóa, mòn, biến dạng hoặc nứt do nhiệt độ, tải trọng và điều kiện làm việc.
Khi đó, nhiều trường hợp không cần thay toàn bộ khớp nối, mà có thể kiểm tra và thay phần vòng đệm/spider đàn hồi phù hợp.
Khi nào nên kiểm tra hoặc thay vòng đệm ROTEX KTR?
Do Vòng đệm giảm chấn là chi tiết đàn hồi và chịu tác động liên tục trong quá trình truyền động, nên cần kiểm tra khi xuất hiện các dấu hiệu bất thường như:
-
Hệ thống rung mạnh hơn bình thường.
-
Xuất hiện tiếng ồn tại vị trí khớp nối.
-
Spider có dấu hiệu nứt, mòn hoặc biến dạng.
-
Khớp nối bị nóng bất thường.
-
Máy vận hành không ổn định.
-
Khớp nối đã hoạt động trong thời gian dài hoặc làm việc trong môi trường tải nặng.
Khi thay spider, cần xác định chính xác size ROTEX và loại vòng đệm phù hợp để đảm bảo khả năng truyền động và giảm chấn.
Khớp nối trục ROTEX KTR và ROTEX GS KTR có giống nhau không?
Khớp nối trục ROTEX KTR và ROTEX GS KTR đều thuộc hệ thống khớp nối đàn hồi của KTR, nhưng thiết kế và đặc điểm lắp đặt của từng dòng có sự khác biệt.
Khớp nối trục ROTEX GS được thiết kế theo dạng backlash-free, phù hợp với những ứng dụng yêu cầu độ chính xác cao trong truyền động.
Do đó, khi lựa chọn giữa Khớp nối trục ROTEX và ROTEX GS, cần dựa trên yêu cầu thực tế của máy, thông số truyền động và cấu tạo hệ thống thay vì chỉ dựa vào kích thước bên ngoài.
Đọc thêm: Khớp nối lò xo cho máy khuấy: Cấu tạo, ứng dụng, cách lựa chọn
Làm thế nào để chọn đúng khớp nối ROTEX KTR?
Để lựa chọn khớp nối phù hợp, cần xem xét một số thông số quan trọng:
-
Công suất motor.
-
Tốc độ vòng quay RPM.
-
Mô-men xoắn.
-
Đường kính trục motor và trục máy.
-
Điều kiện tải.
-
Nhiệt độ làm việc.
-
Môi trường vận hành.
-
Yêu cầu về giảm rung và độ chính xác truyền động.
-
Kích thước và chủng loại spider.
Không nên chọn khớp nối chỉ dựa vào đường kính trục. Một khớp nối có đường kính lỗ phù hợp nhưng không đáp ứng được mô-men hoặc tốc độ làm việc vẫn có thể gây rung, nóng và giảm tuổi thọ hệ thống.
Tham khảo thêm các loại: Khớp nối trục

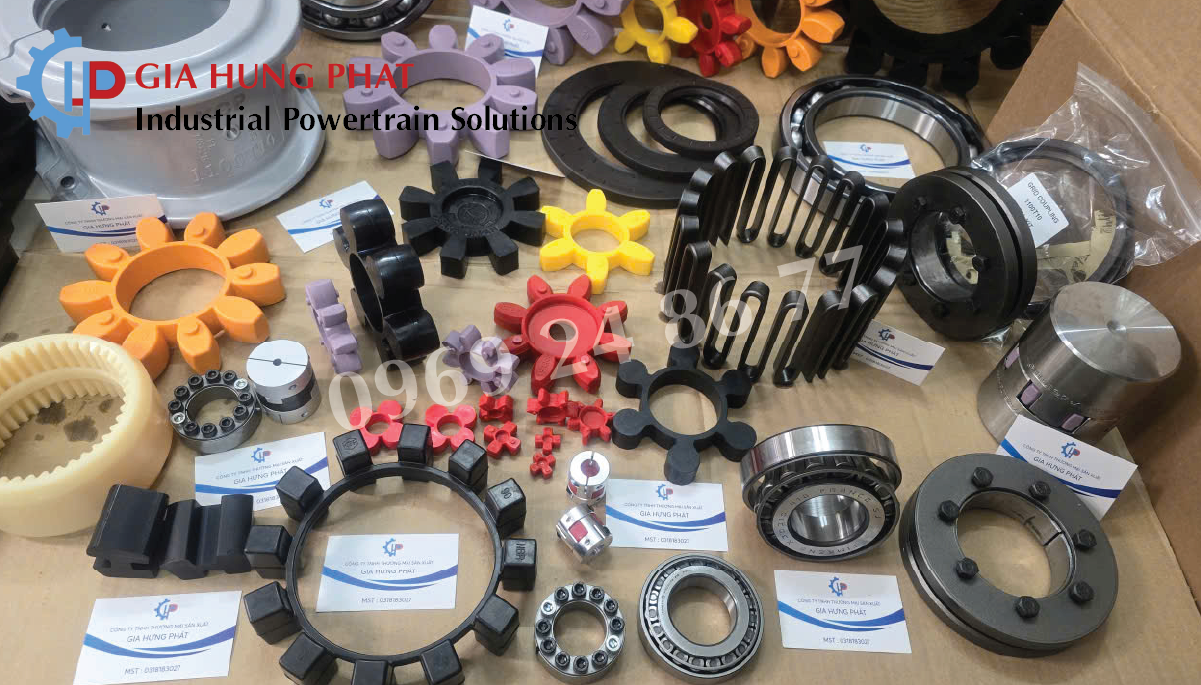

Gia Hưng Phát – Cung cấp khớp nối trục KTR và vòng đệm ROTEX KTR
Nếu bạn đang tìm khớp nối trục KTR cho hệ thống máy công nghiệp, Gia Hưng Phát cung cấp các sản phẩm khớp nối và linh kiện thay thế KTR phục vụ nhiều nhu cầu truyền động khác nhau.
Đặc biệt, Gia Hưng Phát cung cấp:
-
Các linh kiện, phụ kiện thay thế cho hệ thống khớp nối KTR.
Việc lựa chọn đúng size ROTEX, loại vòng đệm, độ cứng và kích thước lắp đặt sẽ giúp hệ thống truyền động hoạt động ổn định và hạn chế các vấn đề do rung động hoặc sai lệch trục. Bạn cần tìm khớp nối KTR hoặc vòng đệm ROTEX KTR, ROTEX GS KTR? Hãy gửi cho Gia Hưng Phát thông tin mã khớp nối, hình ảnh sản phẩm hoặc các thông số như đường kính trục, công suất motor và tốc độ RPM. Đội ngũ Gia Hưng Phát có thể hỗ trợ kiểm tra và tư vấn sản phẩm phù hợp với nhu cầu sử dụng.
