Trong các hệ thống truyền động công nghiệp, khớp nối lưới KCP được sử dụng để kết nối hai trục và truyền mô-men xoắn giữa các thiết bị như motor, hộp số, bơm, quạt, máy nén… Điểm đặc trưng của dòng khớp nối này là lưới đàn hồi (grid spring) được lắp giữa hai moay-ơ. Nhiều người thường gọi bộ phận này là lò xo khớp nối lưới lò xo KCP. Vậy lò xo trong khớp nối lưới KCP có tác dụng gì? Vì sao bộ phận này lại đóng vai trò quan trọng đối với khả năng truyền động và giảm rung của khớp nối?

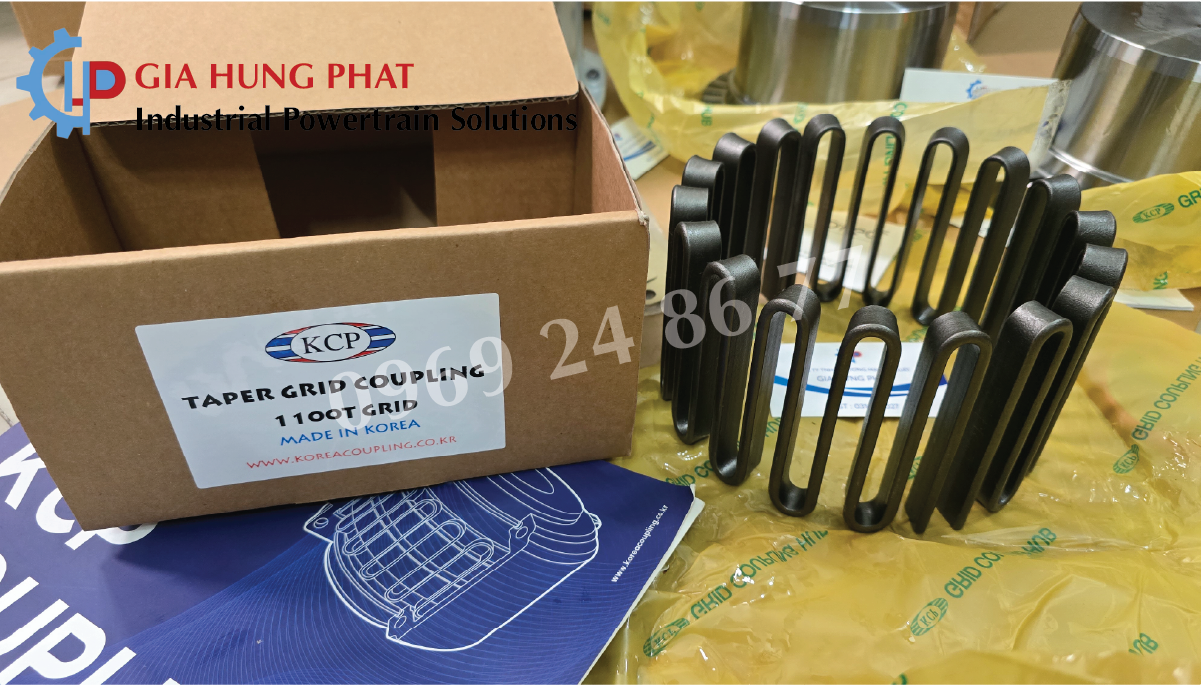

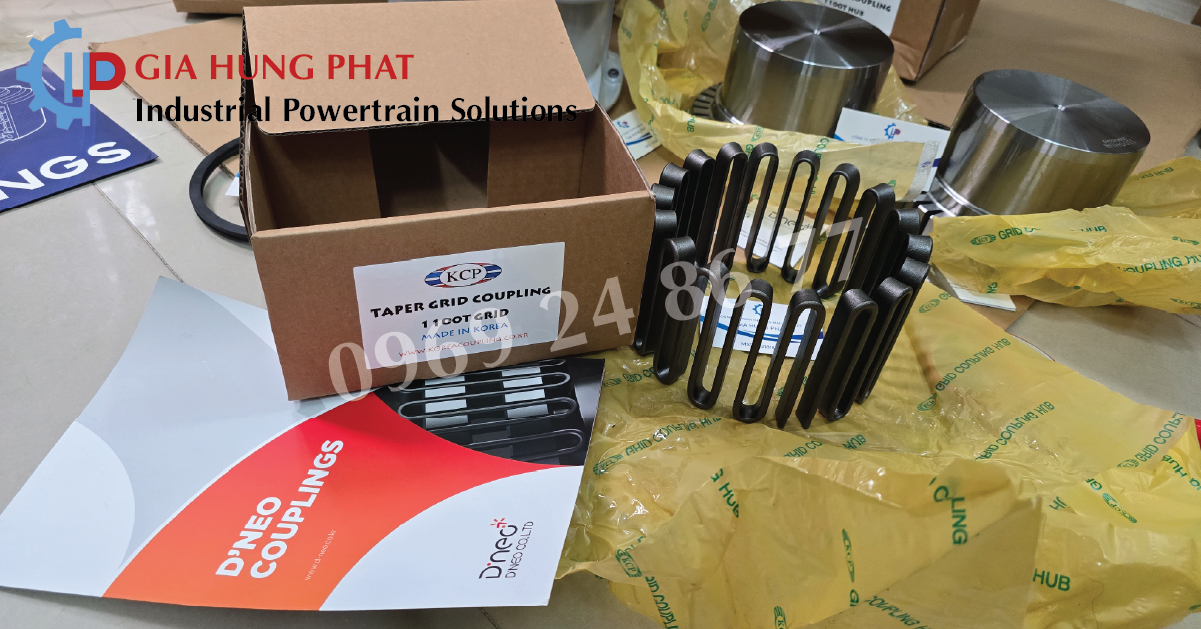

Lò xo trong khớp nối lưới KCP là gì?
Khớp nối lưới KCP là dạng khớp nối đàn hồi sử dụng lưới kim loại để truyền mô-men xoắn giữa hai trục.

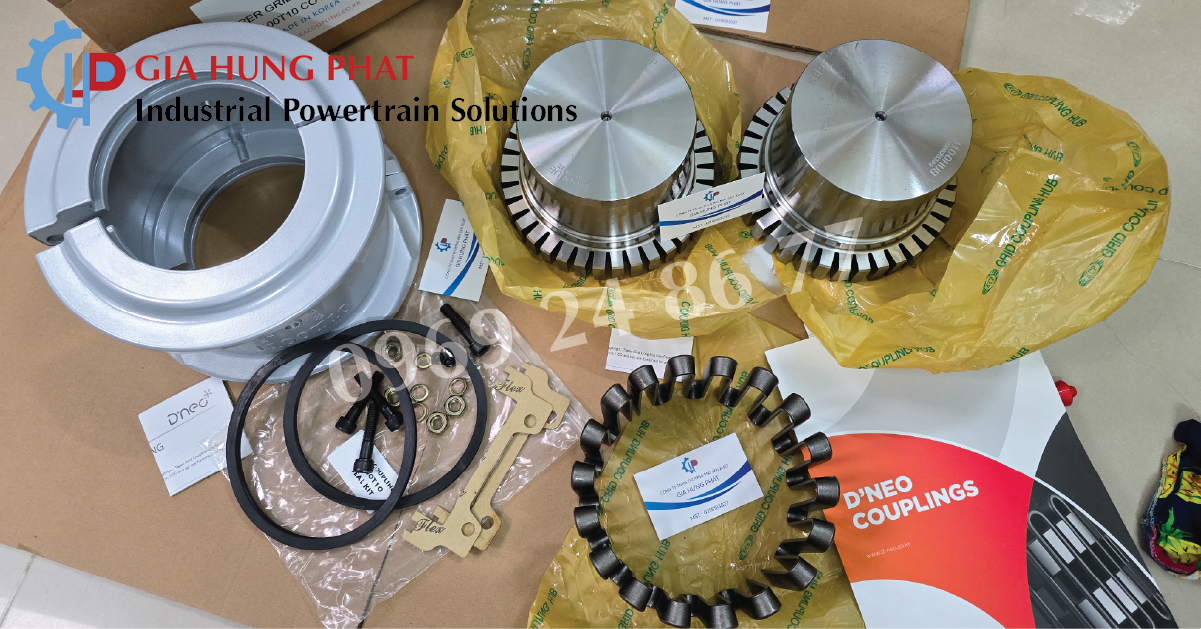

Cấu tạo cơ bản thường gồm:
-
Hai moay-ơ lắp trên hai trục.
-
Lưới đàn hồi dạng lò xo.
-
Hai nửa vỏ khớp nối.
-
Các chi tiết cố định và bôi trơn.
Trong đó, lưới lò xo được đặt vào các rãnh trên hai moay-ơ. Khi hệ thống hoạt động, mô-men xoắn được truyền từ moay-ơ này qua lưới đàn hồi sang moay-ơ còn lại. Nhờ đặc tính đàn hồi của lưới, khớp nối có thể vừa truyền lực vừa hấp thụ một phần dao động phát sinh trong quá trình vận hành.
Lò xo trong khớp nối lưới KCP có tác dụng gì?
Giảm rung và hấp thụ dao động
Đây là một trong những chức năng quan trọng nhất của lò xo khớp nối lưới KCP.
Khi motor khởi động, dừng hoặc thay đổi tải, hệ thống có thể phát sinh dao động mô-men và rung động.
Lưới đàn hồi có khả năng biến dạng trong giới hạn cho phép, từ đó hấp thụ một phần năng lượng dao động và hạn chế truyền trực tiếp các xung lực từ trục này sang trục kia.
Điều này giúp hệ thống truyền động vận hành ổn định hơn và giảm tác động của các dao động mô-men lên các thiết bị liên quan.
Truyền mô-men xoắn
Lò xo trong khớp nối lưới KCP không chỉ có nhiệm vụ giảm rung mà còn là bộ phận trực tiếp tham gia vào quá trình truyền mô-men xoắn.
Khi một moay-ơ quay, lực được truyền qua lưới đàn hồi đến moay-ơ còn lại.
Lưới được thiết kế để có độ cứng phù hợp, vừa đảm bảo khả năng truyền tải vừa duy trì tính đàn hồi cần thiết.
Vì vậy, tình trạng của lưới lò xo có ảnh hưởng trực tiếp đến hiệu quả truyền động của toàn bộ khớp nối.
Hỗ trợ bù sai lệch trục
Trong thực tế, việc căn chỉnh hai trục luôn có những sai số nhất định.
Khớp nối lưới có khả năng bù một phần sai lệch góc và sai lệch song song giữa các trục trong phạm vi thiết kế cho phép.
Khi hai trục có sai lệch nhỏ, lưới đàn hồi có thể biến dạng để thích ứng với chuyển động tương đối giữa hai moay-ơ.
Tuy nhiên, điều này không có nghĩa khớp nối có thể thay thế việc căn chỉnh trục. Nếu sai lệch vượt quá giới hạn cho phép, lưới có thể bị biến dạng quá mức và nhanh chóng xuống cấp.
Giảm tác động của tải trọng va đập
Một số máy công nghiệp thường xuất hiện tải trọng thay đổi hoặc va đập trong quá trình vận hành.
Lưới đàn hồi có thể hấp thụ một phần các xung lực này, giúp giảm tác động đột ngột lên hệ thống truyền động.
Đây là lý do khớp nối lưới KCP có thể được ứng dụng trong nhiều hệ thống máy có tải trọng thay đổi.
Vì sao lưới lò xo bị hỏng có thể khiến máy rung mạnh?
Sau thời gian hoạt động, lưới đàn hồi có thể bị mỏi, mòn hoặc biến dạng do nhiều yếu tố như:
-
Tải trọng lớn hoặc tải thay đổi liên tục.
-
Sai lệch trục vượt mức cho phép.
-
Thiếu hoặc không phù hợp chất bôi trơn.
-
Nhiệt độ làm việc cao.
-
Lắp đặt không đúng kỹ thuật.
-
Khớp nối làm việc quá giới hạn thiết kế.
Khi lưới bị hư hỏng, khả năng đàn hồi và truyền mô-men của khớp nối có thể bị ảnh hưởng.
Một số dấu hiệu thường gặp gồm:
-
Khớp nối phát ra tiếng ồn bất thường.
-
Máy rung nhiều hơn bình thường.
-
Nhiệt độ tại khu vực khớp nối tăng.
-
Xuất hiện hiện tượng mòn bất thường.
-
Lưới bị biến dạng hoặc gãy.
-
Hệ thống truyền động hoạt động không ổn định.
Khi phát hiện những dấu hiệu này, nên dừng máy và kiểm tra tình trạng khớp nối, đặc biệt là lưới lò xo KCP và tình trạng căn chỉnh của hai trục.
Lò xo khớp nối lưới KCP có cần thay định kỳ không?
Không phải mọi trường hợp đều cần thay lưới theo một khoảng thời gian cố định.
Tuổi thọ của lưới phụ thuộc vào:
-
Mô-men xoắn thực tế.
-
Tốc độ quay.
-
Số lần khởi động/dừng máy.
-
Mức độ rung và tải va đập.
-
Điều kiện nhiệt độ.
-
Tình trạng căn chỉnh trục.
-
Chất lượng và tình trạng chất bôi trơn.
Do đó, việc kiểm tra định kỳ thường quan trọng hơn việc chỉ dựa vào thời gian sử dụng.
Nếu lưới đã xuất hiện dấu hiệu mòn, biến dạng hoặc nứt gãy, nên thay thế bằng loại phù hợp với đúng kích thước và thông số của khớp nối.
Có nên tự thay lò xo khớp nối lưới KCP?
Việc thay lưới nhìn chung không quá phức tạp nếu có đầy đủ dụng cụ và thực hiện đúng quy trình. Tuy nhiên, cần lưu ý một số điểm:
Thứ nhất, phải xác định đúng size khớp nối.
Không nên lựa chọn lưới chỉ dựa vào hình dáng bên ngoài. Kích thước lưới phải tương thích với rãnh trên moay-ơ và đúng với model khớp nối.
Thứ hai, kiểm tra tình trạng moay-ơ.
Nếu rãnh moay-ơ đã bị mòn hoặc hư hỏng, chỉ thay lưới mới có thể không giải quyết được vấn đề.
Thứ ba, kiểm tra căn chỉnh trục.
Khớp nối mới nhưng hai trục bị lệch quá mức vẫn có thể khiến lưới nhanh hỏng.
Thứ tư, sử dụng chất bôi trơn phù hợp.
Đối với khớp nối lưới, bôi trơn đúng cách giúp giảm ma sát giữa lưới và các rãnh tiếp xúc, góp phần duy trì tuổi thọ của bộ phận đàn hồi.
Khớp nối lưới KCP được ứng dụng ở đâu?
Nhờ khả năng truyền mô-men và giảm chấn, khớp nối lưới KCP có thể được sử dụng trong nhiều hệ thống truyền động công nghiệp như:
-
Động cơ điện – hộp giảm tốc.
-
Motor – bơm.
-
Motor – quạt công nghiệp.
-
Máy nén.
-
Băng tải.
-
Máy nghiền.
-
Máy sản xuất.
-
Các hệ thống truyền động công nghiệp có tải trọng thay đổi.
Việc lựa chọn khớp nối cần dựa trên công suất, tốc độ, mô-men, đường kính trục và điều kiện làm việc thực tế.
Lò xo là bộ phận quan trọng của khớp nối lưới KCP
Có thể hiểu đơn giản, lưới lò xo chính là bộ phận đàn hồi quan trọng của khớp nối lưới KCP.
Bộ phận này đảm nhiệm nhiều chức năng như:
-
Truyền mô-men xoắn.
-
Hấp thụ một phần rung động và dao động.
-
Giảm tác động của tải trọng va đập.
-
Hỗ trợ bù sai lệch trục trong giới hạn cho phép.
Vì vậy, khi khớp nối xuất hiện rung động hoặc tiếng ồn bất thường, không nên chỉ kiểm tra motor hay hộp số mà cần kiểm tra cả lưới lò xo, moay-ơ, tình trạng bôi trơn và độ đồng tâm của trục.
