Trong các hệ thống máy khuấy công nghiệp, động cơ thường phải hoạt động liên tục để truyền mô-men xoắn đến trục khuấy. Vì vậy, khớp nối lò xo cho máy khuấy là một trong những bộ phận quan trọng giúp kết nối trục động cơ với trục máy khuấy, đồng thời hỗ trợ hấp thụ rung động và tải va đập trong quá trình vận hành. Đặc biệt, khớp nối lò xo KCP hay còn gọi là KCP Grid Coupling được sử dụng trong nhiều hệ thống truyền động công nghiệp nhờ kết cấu lưới thép đàn hồi, khả năng truyền mô-men và hấp thụ một phần dao động, sai lệch giữa các trục.

Vậy khớp nối lò xo KCP có phù hợp với máy khuấy không? Cần lựa chọn như thế nào để đảm bảo hệ thống hoạt động ổn định? Hãy cùng tìm hiểu chi tiết.

Khớp nối lò xo KCP cho máy khuấy là gì?

Khớp nối lò xo KCP cho máy khuấy là bộ phận trung gian dùng để kết nối trục motor với trục của máy khuấy, truyền mô-men xoắn từ động cơ đến cơ cấu khuấy.

Khác với một số loại khớp nối đàn hồi sử dụng cao su hoặc polyurethane, KCP Taper Grid Coupling sử dụng lưới lò xo bằng thép đàn hồi đặt giữa hai hub. Lưới này vừa tham gia truyền mô-men vừa có khả năng biến dạng đàn hồi để hấp thụ một phần rung động và tải sốc.

Trong các ứng dụng máy khuấy, đặc tính này có ý nghĩa quan trọng vì tải của máy có thể thay đổi trong quá trình khuấy, đặc biệt khi độ nhớt hoặc trạng thái của vật liệu trong bồn thay đổi.

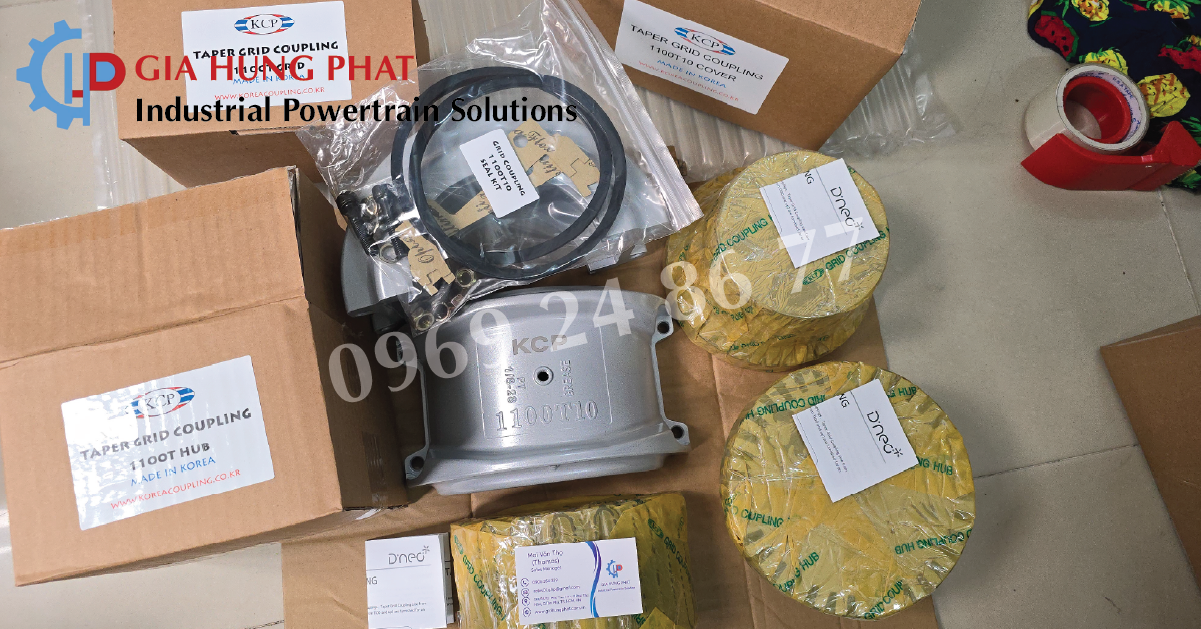

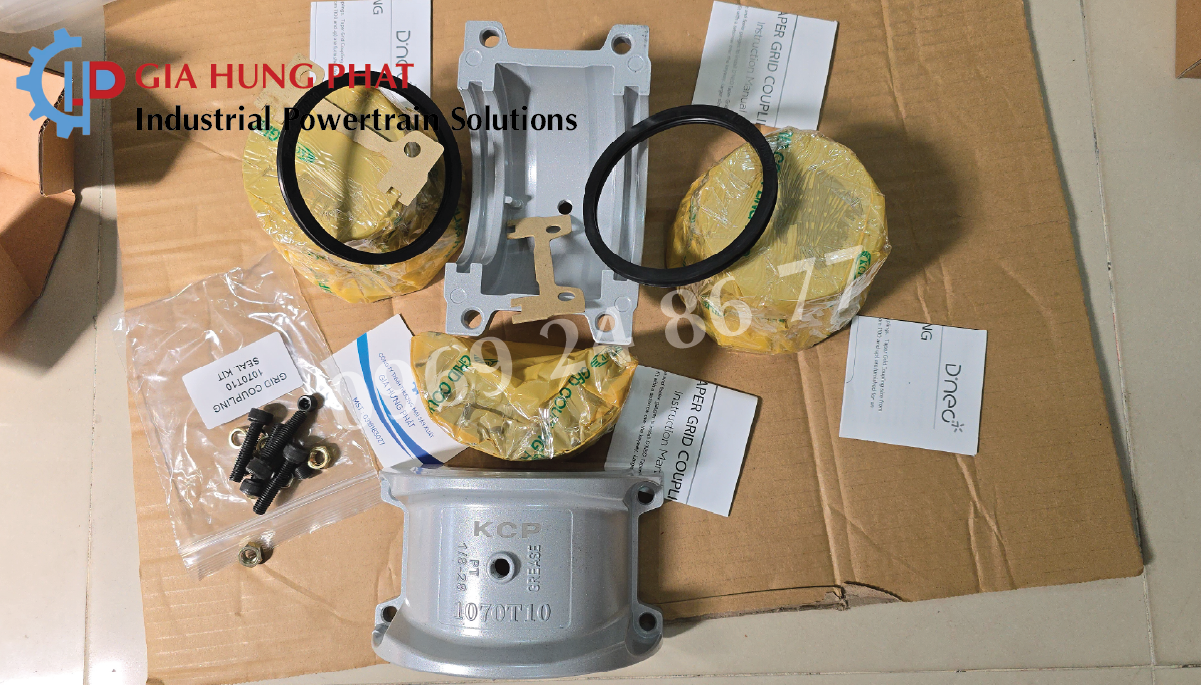

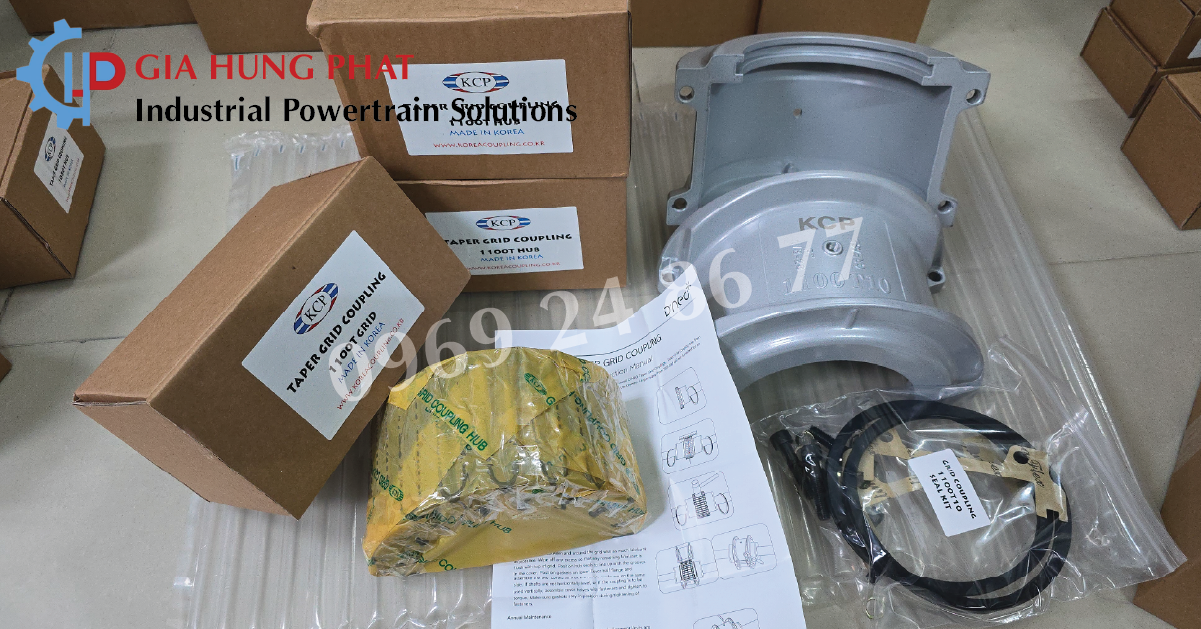

Cấu tạo khớp nối lò xo KCP

Một bộ khớp nối lò xo KCP thường gồm các thành phần chính:

1. Hai hub khớp nối

Hai hub được lắp trên trục dẫn động và trục bị dẫn động. Một hub kết nối với motor, hub còn lại kết nối với trục máy khuấy.

Các hub có rãnh để lưới lò xo ăn khớp và truyền mô-men xoắn.

2. Lưới lò xo thép

Đây là bộ phận đặc trưng của KCP Grid Coupling.

Lưới lò xo có khả năng biến dạng đàn hồi dưới tác động của mô-men xoắn. Nhờ đó, khớp nối có thể hấp thụ một phần tải va đập và dao động xoắn trong quá trình truyền động.

3. Vỏ khớp nối

Vỏ có nhiệm vụ bảo vệ bộ lưới và các bộ phận bên trong. Tùy từng dòng KCP, thiết kế vỏ và phương pháp lắp đặt có thể khác nhau.

4. Gioăng và mỡ bôi trơn

Đối với dòng khớp nối lưới có bôi trơn, việc sử dụng đúng loại mỡ và đảm bảo kín khớp nối là vấn đề cần quan tâm trong quá trình bảo dưỡng.

Nguyên lý hoạt động của khớp nối lò xo KCP

Khi motor hoạt động, mô-men xoắn được truyền từ trục motor đến hub thứ nhất.

Từ hub, mô-men tiếp tục truyền qua lưới lò xo thép sang hub thứ hai và cuối cùng truyền đến trục máy khuấy.

Khi xuất hiện tải thay đổi hoặc dao động xoắn, lưới có khả năng biến dạng đàn hồi. Đặc tính này giúp giảm bớt tác động của tải sốc và rung động truyền trực tiếp từ một trục sang trục còn lại.

Khớp nối lưới KCP cũng có khả năng bù trừ một số dạng sai lệch trục trong phạm vi thiết kế. Tuy nhiên, khả năng này không có nghĩa là có thể bỏ qua việc căn chỉnh motor và trục máy khuấy.

Vì sao máy khuấy cần sử dụng khớp nối phù hợp?

Máy khuấy có đặc điểm khác với một số thiết bị truyền động thông thường. Tải tác động lên motor và trục khuấy có thể thay đổi theo vật liệu được khuấy.

Ví dụ, khi máy khuấy hoạt động với chất lỏng có độ nhớt cao, mô-men yêu cầu có thể lớn hơn so với khi khuấy chất lỏng có độ nhớt thấp.

Ngoài ra, trong quá trình khởi động, motor phải tạo đủ mô-men để đưa trục khuấy và cánh khuấy từ trạng thái đứng yên lên tốc độ vận hành.

Do đó, khớp nối cần được lựa chọn dựa trên điều kiện tải thực tế thay vì chỉ dựa vào đường kính trục.

Ưu điểm của khớp nối lò xo KCP khi sử dụng cho máy khuấy

Khớp nối lò xo KCP có một số đặc tính phù hợp với các hệ thống truyền động công nghiệp:

• Truyền mô-men xoắn giữa hai trục.

• Hấp thụ một phần rung động và tải sốc.

• Có khả năng bù trừ một số sai lệch trục trong phạm vi thiết kế.

• Kết cấu lưới thép đàn hồi phù hợp với các hệ thống truyền động cần khả năng giảm chấn.

• Có nhiều kích thước và dòng sản phẩm để lựa chọn theo yêu cầu truyền động.

KCP hiện có nhiều dòng khớp nối lưới như T10, T20, T31, T35, T50, T63 và một số dòng khác. Việc chọn model cụ thể cần dựa trên thông số của hệ thống.

Ứng dụng khớp nối lò xo KCP cho máy khuấy

Khớp nối lò xo có thể được xem xét cho nhiều hệ thống máy khuấy trong công nghiệp, chẳng hạn:

Máy khuấy hóa chất

Trong các hệ thống pha trộn hóa chất, tải truyền động có thể thay đổi tùy theo đặc tính của dung dịch và quá trình vận hành.

Khớp nối giúp truyền động từ motor đến trục khuấy và hỗ trợ giảm tác động của dao động trong hệ thống.

Máy khuấy trong ngành thực phẩm

Các máy trộn và khuấy được sử dụng trong quá trình chế biến thực phẩm cũng cần hệ thống truyền động ổn định.

Tùy môi trường làm việc, cần xem xét khả năng bảo vệ khớp nối và lựa chọn vật liệu, chất bôi trơn phù hợp.

Máy khuấy sơn và mực

Sơn, mực và các loại vật liệu có độ nhớt cao có thể tạo tải lớn lên hệ thống truyền động. Vì vậy, khi lựa chọn khớp nối cần đặc biệt quan tâm đến mô-men xoắn và tải khởi động.

Máy khuấy trong xử lý nước

Các hệ thống khuấy trong xử lý nước và nước thải thường phải hoạt động trong thời gian dài. Khớp nối cần đáp ứng được yêu cầu vận hành liên tục và điều kiện môi trường thực tế.

Cách lựa chọn khớp nối lò xo KCP cho máy khuấy

Đây là phần quan trọng nhất khi lựa chọn khớp nối KCP cho máy khuấy.

1. Xác định công suất motor

Trước tiên cần biết công suất của động cơ, chẳng hạn 7,5 kW, 11 kW, 15 kW, 22 kW hoặc cao hơn.

Tuy nhiên, công suất motor chỉ là cơ sở ban đầu. Không nên chọn khớp nối chỉ dựa vào thông số kW.

2. Kiểm tra tốc độ quay

Cần xác định tốc độ quay thực tế của motor và trục khuấy.

Ví dụ:

• 960 vòng/phút

• 1.450 vòng/phút

• 2.900 vòng/phút

Tốc độ càng cao thì càng cần kiểm tra kỹ khả năng làm việc của model khớp nối được lựa chọn.

3. Tính mô-men xoắn

Có thể sử dụng công thức tham khảo:

T = 9550 × P / n

Trong đó:

• T là mô-men xoắn, đơn vị Nm.

• P là công suất, đơn vị kW.

• n là tốc độ quay, đơn vị vòng/phút.

Sau khi tính mô-men, cần xem xét thêm hệ số tải và điều kiện làm việc thực tế của máy khuấy.

4. Xác định đường kính trục

Cần đo chính xác:

• Đường kính trục motor.

• Đường kính trục máy khuấy.

• Chiều dài phần trục lắp khớp nối.

• Kích thước then.

• Kích thước rãnh then.

Đây là những thông tin quan trọng để xác định hub phù hợp.

5. Xem xét tải khởi động

Máy khuấy có thể tạo tải lớn khi khởi động, đặc biệt với vật liệu có độ nhớt cao hoặc khi cánh khuấy nằm trong môi trường có sức cản lớn.

Do đó, cần xem xét mô-men khởi động và đặc tính tải trước khi chọn kích thước khớp nối.

6. Xem xét thời gian hoạt động

Nếu máy khuấy hoạt động liên tục 8 giờ, 16 giờ hoặc 24 giờ mỗi ngày, điều kiện làm việc của khớp nối sẽ khác với hệ thống chỉ hoạt động trong thời gian ngắn.

Tần suất khởi động – dừng và thời gian vận hành liên tục cũng nên được đưa vào quá trình lựa chọn.

7. Kiểm tra sai lệch trục

Motor và trục khuấy cần được căn chỉnh đúng.

Khớp nối lò xo KCP có khả năng hấp thụ một phần sai lệch trong phạm vi thiết kế, nhưng việc căn chỉnh chính xác vẫn rất quan trọng để giảm tải không mong muốn lên khớp nối, ổ bi và trục máy.

Một số dòng khớp nối lò xo KCP có thể tham khảo

KCP có nhiều dòng Taper Grid Coupling với các kích thước khác nhau. Trong đó có các dòng T10 và T20 cùng nhiều kích thước khác nhau phục vụ các yêu cầu truyền động khác nhau.

Ví dụ, KCP có các model thuộc dòng T20 như 1020T20, 1050T20 và nhiều kích thước khác. Mỗi model có giới hạn về mô-men, tốc độ và đường kính trục, vì vậy không nên chọn model chỉ dựa vào tên hoặc công suất motor.

Đối với máy khuấy, model cụ thể cần được xác định dựa trên công suất, tốc độ, mô-men, đường kính trục và đặc tính tải của máy.

Dấu hiệu khớp nối lò xo KCP máy khuấy cần kiểm tra

Trong quá trình vận hành, nên kiểm tra khớp nối nếu xuất hiện:

• Rung động tăng bất thường.

• Tiếng ồn tại vị trí khớp nối.

• Lưới lò xo bị mòn hoặc biến dạng.

• Khớp nối nóng bất thường.

• Xuất hiện dấu hiệu thiếu hoặc rò rỉ chất bôi trơn.

• Motor hoạt động nhưng trục khuấy truyền động không ổn định.

• Khớp nối có dấu hiệu dịch chuyển hoặc lắp đặt không đúng vị trí.

Khi phát hiện bất thường, nên kiểm tra đồng thời khớp nối, trục, ổ bi và tình trạng căn chỉnh thay vì chỉ thay riêng bộ lưới.

Cần cung cấp thông tin gì khi mua khớp nối KCP cho máy khuấy?

Để lựa chọn đúng khớp nối lò xo KCP cho máy khuấy, khách hàng nên cung cấp:

• Công suất motor.

• Tốc độ vòng/phút.

• Đường kính trục motor.

• Đường kính trục máy khuấy.

• Kích thước then.

• Mô-men xoắn nếu có.

• Thời gian hoạt động mỗi ngày.

• Loại vật liệu cần khuấy.

• Độ nhớt hoặc đặc tính tải nếu có.

• Hình ảnh khớp nối đang sử dụng.

• Model khớp nối cũ nếu có.

Những thông tin này giúp việc xác định kích thước khớp nối có cơ sở kỹ thuật hơn thay vì lựa chọn theo cảm tính.

Đọc thêm: Khớp nối trục cho cầu trục: Cách lựa chọn đúng theo tải trọng và công suất motor

Gia Hưng Phát cung cấp khớp nối lò xo KCP cho máy khuấy

Gia Hưng Phát cung cấp khớp nối lò xo KCP – KCP Grid Coupling phục vụ các hệ thống truyền động công nghiệp, trong đó có ứng dụng cho máy khuấy, máy trộn, bơm, quạt và nhiều thiết bị công nghiệp khác. Thông tin về ứng dụng KCP trong các hệ thống máy khuấy cũng được ghi nhận trong các tài liệu sản phẩm và ứng dụng KCP tại Việt Nam.

Khi cần thay thế khớp nối cho máy khuấy, khách hàng có thể gửi hình ảnh khớp nối hiện tại, model KCP, công suất motor, tốc độ quay và đường kính hai đầu trục để Gia Hưng Phát hỗ trợ xác định sản phẩm phù hợp.

Việc lựa chọn đúng model KCP giúp hệ thống truyền động đáp ứng tốt hơn yêu cầu về mô-men, tốc độ và điều kiện vận hành của máy khuấy.

Kết luận

Khớp nối lò xo KCP cho máy khuấy là giải pháp truyền động sử dụng lưới lò xo thép đàn hồi để kết nối motor với trục khuấy, đồng thời hỗ trợ hấp thụ rung động và tải sốc trong quá trình vận hành.

Để lựa chọn đúng khớp nối KCP, cần xem xét tổng thể công suất motor, tốc độ quay, mô-men xoắn, đường kính trục, tải khởi động, thời gian vận hành và đặc tính của vật liệu cần khuấy.

Không nên lựa chọn khớp nối chỉ dựa trên công suất motor hoặc đường kính trục. Việc xác định đầy đủ thông số sẽ giúp lựa chọn model phù hợp và hạn chế các vấn đề phát sinh trong quá trình vận hành.

Gia Hưng Phát cung cấp khớp nối lò xo KCP cho máy khuấy và các hệ thống truyền động công nghiệp. Khách hàng có thể liên hệ Gia Hưng Phát để được tư vấn khớp nối KCP phù hợp dựa trên thông số thực tế của máy.
