Trong các hệ thống truyền động công nghiệp, đặc biệt là những thiết bị làm việc với công suất và mô-men xoắn lớn, khớp nối đóng vai trò quan trọng trong việc truyền chuyển động giữa các trục. Trong đó, khớp nối răng được sử dụng phổ biến nhờ khả năng truyền mô-men lớn, kết cấu chắc chắn và có khả năng bù một phần sai lệch giữa hai trục.
Việc thiết kế khớp nối răng cho hệ truyền động công suất lớn cần dựa trên nhiều thông số như công suất động cơ, tốc độ quay, mô-men xoắn, tải trọng, điều kiện làm việc và sai lệch trục. Từ đó có thể lựa chọn kích thước khớp nối phù hợp, đảm bảo hệ thống vận hành ổn định và có tuổi thọ cao.
Khớp nối răng là gì?

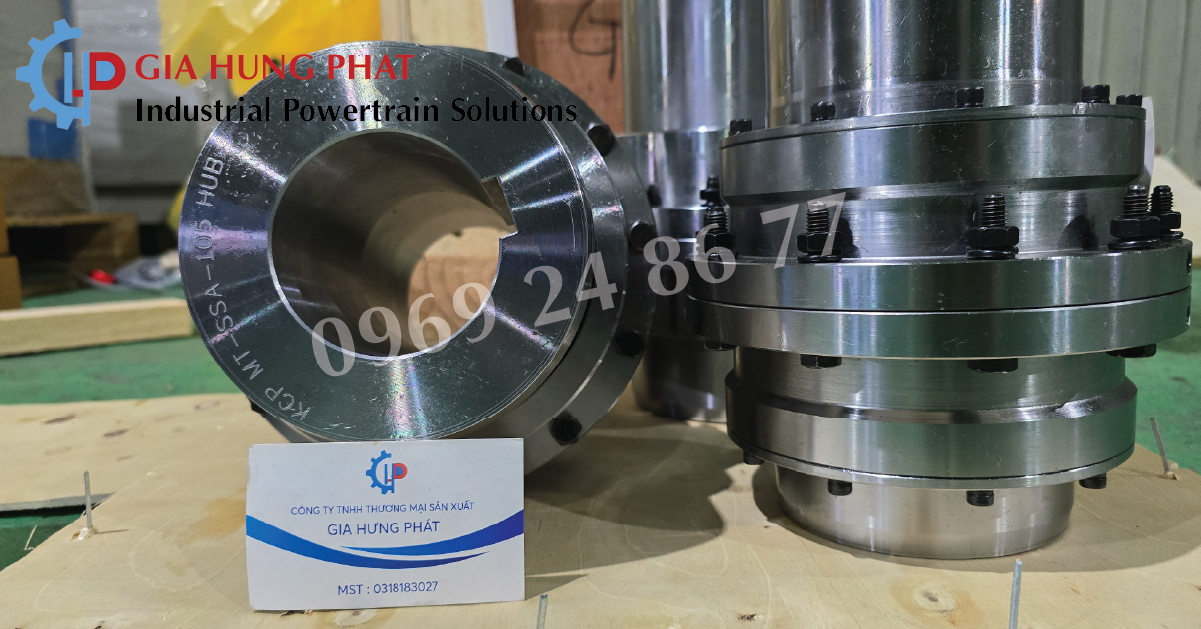

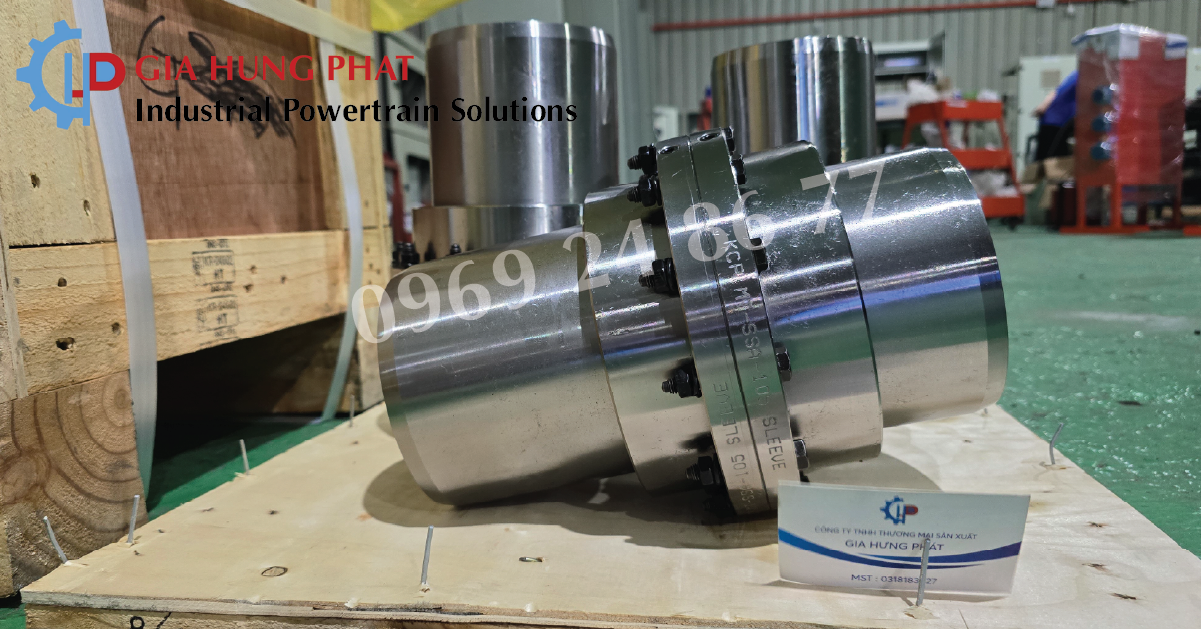

Khớp nối răng (Gear Coupling) là loại khớp nối cơ khí sử dụng cặp bánh răng ăn khớp để truyền mô-men xoắn giữa hai trục. Thông thường, cấu tạo gồm hai moay-ơ có răng ngoài và một hoặc hai ống bao có răng trong.
Khi lắp đặt, răng ngoài của moay-ơ ăn khớp với răng trong của ống bao, tạo thành liên kết truyền động giữa hai trục.
So với một số loại khớp nối thông thường, khớp nối răng có ưu điểm:
-
Khả năng truyền mô-men xoắn lớn.
-
Phù hợp với hệ thống truyền động công suất cao.
-
Kết cấu tương đối nhỏ gọn so với khả năng truyền tải.
-
Có khả năng bù sai lệch góc và sai lệch tâm ở mức cho phép.
-
Có thể làm việc trong nhiều môi trường công nghiệp.
-
Phù hợp với các thiết bị như hộp giảm tốc, máy cán, băng tải, máy nghiền, máy nâng và nhiều hệ thống truyền động khác.
Tuy nhiên, để khớp nối hoạt động hiệu quả, việc tính toán và lựa chọn đúng kích thước là yếu tố rất quan trọng.
Các thông số cần xác định khi thiết kế khớp nối răng
Trước khi lựa chọn khớp nối, cần xác định các thông số cơ bản của hệ truyền động.
Công suất truyền động
Công suất của động cơ hoặc nguồn dẫn động là thông số đầu tiên cần xác định. Ký hiệu công suất là P, thường được tính bằng kW.
Ví dụ, một hệ thống có: P = 500 kW
thì khớp nối phải có khả năng truyền công suất tương ứng và có dự phòng phù hợp cho điều kiện tải thực tế.
Không nên lựa chọn khớp nối chỉ dựa vào công suất danh nghĩa. Trong thực tế cần xem xét thêm chế độ tải, số lần khởi động, tải va đập và đặc tính của máy công tác.
Tốc độ quay
Tốc độ quay của trục được ký hiệu là n, đơn vị thường sử dụng là vòng/phút (rpm).
Tốc độ quay ảnh hưởng trực tiếp đến mô-men xoắn truyền qua khớp nối. Với cùng một công suất, tốc độ càng thấp thì mô-men xoắn càng lớn.
Mô-men xoắn có thể được tính gần đúng theo công thức: T = 9550 × P / n
Trong đó:
-
T: mô-men xoắn, N·m
-
P: công suất, kW
-
n: tốc độ quay, vòng/phút
Ví dụ với động cơ 500 kW, tốc độ 1.000 vòng/phút: T = 9550 × 500 / 1000 = 4.775 N·m
Đây là mô-men danh nghĩa. Khi lựa chọn khớp nối thực tế cần tính đến hệ số tải và hệ số sử dụng.
Xác định mô-men thiết kế
Mô-men làm việc thực tế của hệ thống có thể thay đổi theo điều kiện vận hành. Vì vậy, cần sử dụng hệ số dịch vụ (Service Factor) hoặc hệ số tải phù hợp.
Có thể xác định mô-men thiết kế theo dạng: Tₜₖ = T × K
Trong đó:
-
Tₜₖ: mô-men tính toán.
-
T: mô-men danh nghĩa.
-
K: hệ số sử dụng/tải.
Ví dụ:
-
Công suất: 500 kW
-
Tốc độ: 1.000 rpm
-
Mô-men danh nghĩa: 4.775 N·m
-
Hệ số tải giả sử: 1,5
Khi đó: Tₜₖ = 4.775 × 1,5 = 7.162,5 N·m
Khớp nối được lựa chọn phải có mô-men cho phép lớn hơn mô-men thiết kế, đồng thời đáp ứng các yêu cầu về tốc độ, đường kính trục và điều kiện lắp đặt.
Lưu ý: hệ số tải không nên lấy cố định cho mọi ứng dụng. Giá trị cụ thể cần căn cứ vào loại máy dẫn động, máy công tác, tải va đập, thời gian làm việc và tiêu chuẩn/catalogue của nhà sản xuất.
Xác định tải trọng tác dụng lên khớp nối
Trong hệ truyền động công suất lớn, tải trọng không chỉ là mô-men xoắn. Khớp nối còn có thể chịu ảnh hưởng bởi:
-
Tải trọng biến thiên.
-
Tải trọng va đập.
-
Dao động xoắn.
-
Sai lệch tâm giữa hai trục.
-
Sai lệch góc.
-
Dịch chuyển dọc trục.
-
Rung động của hệ thống.
-
Nhiệt độ môi trường làm việc.
Đặc biệt, đối với những máy có tải thay đổi nhanh hoặc thường xuyên khởi động – dừng, cần lựa chọn khớp nối có khả năng chịu tải động phù hợp.
Việc bỏ qua tải động có thể dẫn đến tình trạng mòn răng, tăng nhiệt, rung động hoặc thậm chí phá hỏng khớp nối trong quá trình vận hành.
Lựa chọn kích thước khớp nối răng
Sau khi xác định mô-men thiết kế, tốc độ và điều kiện tải, bước tiếp theo là lựa chọn kích thước khớp nối.
Thông thường, nhà sản xuất cung cấp bảng thông số cho từng size khớp nối, bao gồm:
-
Mô-men danh nghĩa.
-
Mô-men cực đại.
-
Tốc độ quay cho phép.
-
Đường kính trục tối đa.
-
Khoảng cách giữa hai đầu trục.
-
Khối lượng.
-
Kích thước tổng thể.
-
Khả năng bù sai lệch.
Nguyên tắc lựa chọn cơ bản là: Mô-men cho phép của khớp nối ≥ mô-men thiết kế của hệ thống. Ngoài ra, cần kiểm tra: Tốc độ cho phép ≥ tốc độ làm việc thực tế. Đồng thời: Đường kính lỗ moay-ơ phù hợp với đường kính trục.
Không nên chỉ chọn khớp nối dựa vào mô-men. Một khớp nối có mô-men đáp ứng yêu cầu nhưng không phù hợp với đường kính trục hoặc tốc độ quay vẫn có thể không sử dụng được.
Kiểm tra đường kính trục và moay-ơ
Đường kính trục là một trong những thông số quan trọng khi lựa chọn khớp nối răng.
Sau khi xác định kích thước khớp nối, cần kiểm tra khả năng lắp đặt giữa: Trục động cơ → moay-ơ khớp nối → trục máy công tác.
Nếu đường kính trục lớn hơn khả năng gia công lỗ của moay-ơ, cần chuyển sang size khớp nối lớn hơn hoặc lựa chọn phương án kết nối phù hợp theo catalogue của nhà sản xuất.
Ngoài đường kính lỗ, cần kiểm tra thêm:
-
Chiều dài moay-ơ.
-
Then và rãnh then.
-
Dung sai lắp ghép.
-
Khoảng cách giữa hai trục.
-
Không gian lắp đặt và tháo lắp.
-
Phương án bôi trơn và bảo dưỡng.
Kiểm tra tốc độ quay
Khớp nối răng làm việc ở tốc độ cao cần được kiểm tra kỹ về khả năng cân bằng và giới hạn tốc độ.
Khi tốc độ tăng, ảnh hưởng của mất cân bằng và sai lệch lắp đặt cũng trở nên đáng kể. Vì vậy, cần đảm bảo: n làm việc < n cho phép của khớp nối
Trong đó:
-
n làm việc: tốc độ thực tế của hệ thống.
-
n cho phép: tốc độ tối đa theo thiết kế/khuyến cáo của nhà sản xuất.
Đối với các hệ thống tốc độ cao, cần đặc biệt quan tâm đến cân bằng động, độ đồng tâm và chất lượng lắp đặt.
Khả năng bù sai lệch của khớp nối răng
Một ưu điểm quan trọng của khớp nối răng là khả năng bù một phần sai lệch giữa hai trục.
Các dạng sai lệch thường gặp gồm:
Sai lệch tâm
Hai trục không nằm hoàn toàn trên cùng một đường tâm.
Sai lệch góc
Hai trục tạo với nhau một góc nhỏ.
Dịch chuyển dọc trục
Khoảng cách giữa hai tr lớn thì tải tác dụng lên răng càng không đều, làm tăng màiục thay đổi trong quá trình máy hoạt động.
Tuy nhiên, khả năng bù sai lệch của khớp nối không có nghĩa là có thể bỏ qua việc căn chỉnh trục. Sai lệch càng lớn thì tải tác dụng lên răng càng không đều, làm tăng mài mòn và giảm tuổi thọ.
Vì vậy, căn chỉnh chính xác vẫn là yêu cầu quan trọng khi lắp đặt khớp nối răng.
Vật liệu và xử lý bề mặt
Đối với khớp nối răng sử dụng trong hệ thống công suất lớn, vật liệu của các chi tiết chịu tải cần có độ bền phù hợp.
Các yếu tố cần xem xét gồm:
-
Độ bền kéo.
-
Độ cứng.
-
Khả năng chịu mài mòn.
-
Khả năng chịu tải lặp.
-
Khả năng chịu va đập.
-
Điều kiện nhiệt độ và môi trường.
Răng khớp nối thường là khu vực chịu tải và ma sát đáng kể, do đó chất lượng vật liệu và xử lý nhiệt có ảnh hưởng trực tiếp đến tuổi thọ của sản phẩm.
Bôi trơn khớp nối răng
Bôi trơn là yếu tố không thể bỏ qua khi vận hành khớp nối răng.
Mục đích của bôi trơn là:
-
Giảm ma sát giữa các bề mặt răng.
-
Hạn chế mài mòn.
-
Giảm nhiệt sinh ra trong quá trình vận hành.
-
Bảo vệ bề mặt răng.
-
Kéo dài thời gian sử dụng.
Loại chất bôi trơn và chu kỳ bảo dưỡng cần tuân thủ theo hướng dẫn của nhà sản xuất khớp nối. Sử dụng không đúng loại hoặc không đủ lượng chất bôi trơn có thể làm giảm đáng kể tuổi thọ của khớp nối.

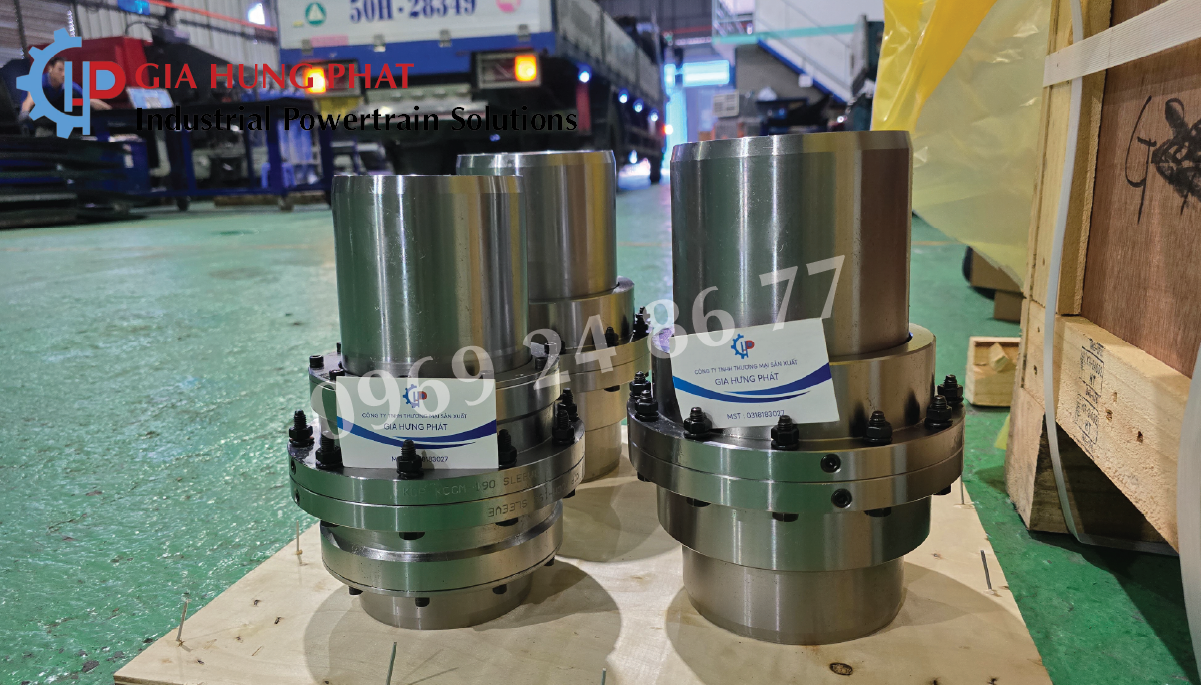

Khớp nối răng KCP cho hệ truyền động công suất lớn
Đối với các hệ thống truyền động công nghiệp yêu cầu khả năng truyền mô-men cao, việc lựa chọn sản phẩm từ nhà sản xuất có kinh nghiệm là rất quan trọng.
Gia Hưng Phát cung cấp khớp nối răng KCP, phục vụ các nhu cầu truyền động công nghiệp với nhiều lựa chọn về kích thước và thông số kỹ thuật.
Khi lựa chọn khớp nối răng KCP, khách hàng nên cung cấp các thông tin cơ bản như:
-
Công suất động cơ (kW).
-
Tốc độ quay (rpm).
-
Đường kính trục.
-
Loại động cơ.
-
Loại máy công tác.
-
Điều kiện tải.
-
Khoảng cách giữa hai đầu trục.
-
Môi trường làm việc.
Dựa trên các thông số này, có thể xác định model và kích thước khớp nối phù hợp với hệ thống.
Gia Hưng Phát – cung cấp khớp nối răng KCP là lựa chọn phù hợp cho doanh nghiệp đang tìm kiếm giải pháp khớp nối phục vụ các hệ thống truyền động công nghiệp, máy móc và thiết bị công suất lớn.
Quy trình lựa chọn khớp nối răng
Có thể tóm tắt quá trình thiết kế và lựa chọn theo các bước:
Bước 1: Xác định công suất động cơ.
Bước 2: Xác định tốc độ quay.
Bước 3: Tính mô-men danh nghĩa:
T = 9550 × P / n
Bước 4: Xác định hệ số tải/hệ số sử dụng.
Bước 5: Tính mô-men thiết kế.
Bước 6: Tra catalogue để lựa chọn size khớp nối có mô-men cho phép phù hợp.
Bước 7: Kiểm tra tốc độ quay cho phép.
Bước 8: Kiểm tra đường kính trục và kích thước moay-ơ.
Bước 9: Kiểm tra khả năng bù sai lệch.
Bước 10: Kiểm tra điều kiện lắp đặt, bôi trơn và bảo dưỡng.
Đọc thêm: Ảnh hưởng của bôi trơn đến độ mòn và tuổi thọ khớp nối răng
Thiết kế khớp nối răng cho hệ truyền động công suất lớn cần được thực hiện dựa trên tổng hợp nhiều yếu tố, không chỉ đơn thuần là công suất của động cơ. Mô-men xoắn, tốc độ quay, tải trọng, đường kính trục, sai lệch lắp đặt, điều kiện làm việc và yêu cầu bảo dưỡng đều cần được xem xét trước khi lựa chọn.
Việc lựa chọn đúng kích thước khớp nối giúp vụ các hệ thống truyền động công nghiệp. Để lựa chọn chính xác model và kích thước, nên cung cấp đầy đủ thông số công suất, tốc độ, đường kính trục và điều kiện làm truyền mô-men ổn định, hạn chế rung động và mài mòn, đồng thời nâng cao độ tin cậy của toàn bộ hệ thống truyền động.
Nếu doanh nghiệp đang tìm kiếm khớp nối răng công suất lớn, Gia Hưng Phát cung cấp khớp nối răng KCP với nhiều lựa chọn phục vụ các hệ thống truyền động công nghiệp. Để lựa chọn chính xác model và kích thước, nên cung cấp đầy đủ thông số công suất, tốc độ, đường kính trục và điều kiện làm việc của thiết bị.
