Ảnh hưởng của bôi trơn đến độ mòn và tuổi thọ khớp nối răng

Trong các hệ thống truyền động công nghiệp, khớp nối răng được sử dụng phổ biến để truyền mô-men xoắn giữa hai trục và bù một phần sai lệch trong quá trình vận hành. Do các bề mặt răng liên tục chịu tải, ma sát và chuyển động tương đối, bôi trơn khớp nối răng là yếu tố quan trọng ảnh hưởng trực tiếp đến độ mòn, nhiệt độ làm việc và tuổi thọ của thiết bị.

Việc lựa chọn đúng loại mỡ hoặc dầu, sử dụng đúng lượng và thực hiện bảo dưỡng theo điều kiện vận hành có thể giúp giảm ma sát, hạn chế mài mòn răng và nâng cao độ tin cậy của toàn bộ hệ thống truyền động. Trong bài viết này, Gia Hưng Phát sẽ phân tích ảnh hưởng của bôi trơn đến độ mòn và tuổi thọ khớp nối răng, đồng thời so sánh mỡ và dầu bôi trơn theo từng điều kiện làm việc thực tế.

Vì sao khớp nối răng cần được bôi trơn?

Khớp nối răng hoạt động dựa trên sự ăn khớp giữa răng ngoài của moay-ơ và răng trong của ống bao. Khi truyền công suất, các bề mặt răng chịu áp lực tiếp xúc và có chuyển động tương đối do sai lệch giữa các trục.

Nếu không được bôi trơn phù hợp, ma sát giữa các bề mặt răng sẽ tăng lên, kéo theo nhiều vấn đề:

• Tăng tốc độ mài mòn răng.

• Tăng nhiệt độ trong khớp nối.

• Làm biến đổi hoặc phá hủy lớp bảo vệ trên bề mặt răng.

• Tăng tiếng ồn và rung động.

• Làm giảm khả năng bù sai lệch của khớp nối.

• Tăng nguy cơ xước, rỗ hoặc hư hỏng bề mặt răng.

• Rút ngắn tuổi thọ của khớp nối.

Ngược lại, chất bôi trơn phù hợp tạo ra một lớp màng giữa các bề mặt tiếp xúc, giúp giảm ma sát và hạn chế tiếp xúc trực tiếp giữa kim loại với kim loại.

Bôi trơn ảnh hưởng đến độ mòn khớp nối răng như thế nào?

Độ mòn của khớp nối răng phụ thuộc vào nhiều yếu tố như tải trọng, tốc độ quay, sai lệch trục, vật liệu, chất lượng gia công và điều kiện môi trường.

Trong đó, tình trạng bôi trơn có ảnh hưởng rất lớn.

Giảm ma sát giữa các bề mặt răng

Khi khớp nối hoạt động, các răng phải truyền lực đồng thời xảy ra chuyển động trượt tương đối. Chất bôi trơn tạo thành lớp màng ngăn cách giữa hai bề mặt, từ đó giảm ma sát.

Ma sát thấp hơn giúp hạn chế nhiệt sinh ra và giảm tốc độ mài mòn.

Giảm mài mòn do tiếp xúc kim loại

Khi lượng chất bôi trơn không đủ hoặc chất bôi trơn bị suy giảm tính năng, bề mặt răng có thể tiếp xúc trực tiếp với nhau.

Tình trạng này làm tăng nguy cơ:

• Mòn dính.

• Mòn cào xước.

• Mòn do ma sát.

• Rỗ bề mặt.

• Biến dạng hoặc hư hỏng răng trong trường hợp tải nặng.

Hạn chế nhiệt độ làm việc

Ma sát tạo ra nhiệt. Khi khớp nối làm việc ở tốc độ cao hoặc tải lớn, nhiệt độ có thể tăng đáng kể nếu khả năng bôi trơn không phù hợp.

Nhiệt độ quá cao có thể làm giảm độ nhớt của dầu hoặc làm ảnh hưởng đến tính ổn định của mỡ, từ đó khiến khả năng bảo vệ bề mặt răng suy giảm.

Bôi trơn ảnh hưởng đến tuổi thọ khớp nối răng

Tuổi thọ của khớp nối không chỉ phụ thuộc vào thiết kế cơ khí mà còn phụ thuộc vào chế độ bảo dưỡng.

Một khớp nối được lựa chọn đúng nhưng thường xuyên làm việc trong tình trạng thiếu chất bôi trơn vẫn có thể nhanh chóng bị mòn.

Có thể hình dung mối quan hệ như sau: Bôi trơn phù hợp → giảm ma sát → giảm nhiệt → giảm mài mòn → tăng tuổi thọ khớp nối.

Ngược lại: Thiếu bôi trơn → tăng ma sát → tăng nhiệt → tăng mài mòn → giảm tuổi thọ.

Do đó, bôi trơn cần được xem là một phần của quy trình bảo dưỡng khớp nối răng chứ không chỉ là công việc bổ sung chất bôi trơn khi thiết bị phát sinh tiếng ồn hoặc nhiệt độ bất thường.

Mỡ bôi trơn khớp nối răng

Mỡ là một trong những loại chất bôi trơn được sử dụng phổ biến cho khớp nối răng.

Mỡ thường bao gồm dầu gốc kết hợp với chất làm đặc và các phụ gia cần thiết. Khi được lựa chọn đúng, mỡ có khả năng bám tốt trên bề mặt răng và hạn chế bị chảy ra khỏi vùng cần bôi trơn.

Ưu điểm của mỡ

• Khả năng bám dính tốt.

• Ít bị chảy khỏi vị trí bôi trơn ở điều kiện phù hợp.

• Có khả năng bảo vệ bề mặt răng trong thời gian dài.

• Phù hợp với nhiều hệ thống khớp nối có tốc độ vừa và thấp.

• Kết cấu hệ thống bôi trơn tương đối đơn giản.

Nhược điểm của mỡ

• Khả năng tản nhiệt thường hạn chế hơn dầu.

• Không phải loại mỡ nào cũng phù hợp với tốc độ cao.

• Có thể bị lão hóa hoặc thay đổi tính chất khi làm việc ở nhiệt độ cao.

• Việc thay mỡ không đúng chu kỳ có thể làm giảm hiệu quả bôi trơn.

Vì vậy, không nên lựa chọn mỡ chỉ dựa vào cấp độ nhớt hoặc tên thương mại. Cần kiểm tra yêu cầu kỹ thuật của nhà sản xuất khớp nối.

Dầu bôi trơn khớp nối răng

Dầu có khả năng lưu động tốt và thường được lựa chọn cho những hệ thống yêu cầu khả năng tản nhiệt và lưu thông chất bôi trơn.

Trong các ứng dụng đặc biệt như tốc độ cao hoặc điều kiện nhiệt độ cao, dầu có thể mang lại những lợi thế nhất định nếu hệ thống được thiết kế phù hợp với phương án bôi trơn bằng dầu.

Ưu điểm của dầu

• Khả năng truyền nhiệt và tản nhiệt tốt.

• Có khả năng lưu thông đến các bề mặt cần bôi trơn.

• Phù hợp với một số hệ thống có tốc độ quay cao.

• Có thể sử dụng trong hệ thống bôi trơn tuần hoàn nếu thiết kế cho phép.

• Thuận lợi cho việc kiểm soát nhiệt độ trong những hệ thống phù hợp.

Nhược điểm của dầu

• Có nguy cơ rò rỉ nếu hệ thống làm kín không tốt.

• Yêu cầu kết cấu chứa dầu phù hợp.

• Cần lựa chọn độ nhớt đúng với tốc độ và nhiệt độ làm việc.

• Không phải mọi loại khớp nối răng đều được thiết kế để sử dụng dầu.

Đặc biệt, không nên tự ý chuyển từ mỡ sang dầu nếu nhà sản xuất không cho phép. Khớp nối cần được thiết kế và làm kín phù hợp với phương án bôi trơn được lựa chọn.

So sánh mỡ và dầu bôi trơn

Lưu ý: Bảng trên chỉ mang tính định hướng. Loại chất bôi trơn thực tế phải được lựa chọn theo thiết kế khớp nối, tốc độ, tải trọng, nhiệt độ và hướng dẫn của nhà sản xuất.

Lựa chọn chất bôi trơn theo điều kiện làm việc

Không có một loại mỡ hoặc dầu phù hợp cho tất cả các khớp nối răng. Việc lựa chọn cần dựa trên điều kiện vận hành thực tế.

Khớp nối làm việc ở tốc độ thấp

Đối với hệ thống tốc độ thấp nhưng mô-men lớn, cần quan tâm nhiều đến khả năng chịu tải và khả năng bảo vệ bề mặt răng.

Trong trường hợp này, mỡ chuyên dụng có đặc tính chịu tải phù hợp có thể là một lựa chọn hiệu quả nếu được nhà sản xuất khuyến nghị.

Khớp nối làm việc ở tốc độ cao

Khi tốc độ tăng, nhiệt sinh ra do ma sát và tổn thất chuyển động cũng cần được kiểm soát tốt hơn.

Đối với những hệ thống tốc độ cao, cần đặc biệt quan tâm đến:

• Độ nhớt của chất bôi trơn.

• Khả năng tản nhiệt.

• Khả năng ổn định ở tốc độ cao.

• Khả năng cân bằng động của khớp nối.

• Nhiệt độ môi trường.

Trong một số thiết kế, dầu có thể phù hợp hơn mỡ; tuy nhiên phải tuân thủ thông số kỹ thuật của nhà sản xuất.

Khớp nối chịu tải va đập

Các máy như máy nghiền, máy cán hoặc một số thiết bị tải nặng có thể phát sinh tải động và tải va đập.

Đối với những ứng dụng này, chất bôi trơn cần có khả năng duy trì lớp màng bảo vệ dưới điều kiện tải phù hợp và hạn chế mài mòn bề mặt răng.

Môi trường nhiệt độ cao

Nhiệt độ môi trường và nhiệt độ sinh ra trong quá trình vận hành có thể ảnh hưởng đến tính chất của chất bôi trơn.

Khi làm việc ở nhiệt độ cao, cần kiểm tra:

• Giới hạn nhiệt độ làm việc.

• Độ ổn định nhiệt.

• Khả năng chống oxy hóa.

• Khả năng duy trì tính chất trong thời gian vận hành.

Không nên sử dụng loại mỡ thông thường cho hệ thống nhiệt độ cao nếu sản phẩm không đáp ứng yêu cầu kỹ thuật.

Môi trường bụi và ô nhiễm

Trong môi trường có nhiều bụi, bụi bẩn có thể xâm nhập vào khớp nối nếu hệ thống làm kín không tốt.

Các hạt bụi kết hợp với chất bôi trơn có thể tạo thành hỗn hợp gây mài mòn bề mặt răng.

Do đó, cần kiểm tra định kỳ:

• Tình trạng phớt và gioăng làm kín.

• Tình trạng chất bôi trơn.

• Lượng chất bôi trơn.

• Mức độ nhiễm bẩn bên trong khớp nối.

Những sai lầm thường gặp khi bôi trơn khớp nối răng

Sử dụng sai loại mỡ hoặc dầu

Mỗi loại khớp nối có yêu cầu bôi trơn riêng. Việc sử dụng chất bôi trơn không phù hợp có thể làm giảm khả năng bảo vệ răng.

Bôi trơn quá ít

Thiếu chất bôi trơn làm tăng ma sát và nhiệt độ, từ đó đẩy nhanh quá trình mài mòn.

Bôi trơn quá nhiều

Không phải cứ sử dụng nhiều mỡ là khớp nối sẽ tốt hơn. Lượng mỡ quá lớn có thể làm tăng tổn thất và nhiệt trong một số điều kiện vận hành.

Không thay chất bôi trơn theo định kỳ

Theo thời gian, chất bôi trơn có thể bị oxy hóa, nhiễm bẩn hoặc suy giảm tính năng.

Không kiểm tra phớt làm kín

Một lượng mỡ tốt nhưng liên tục bị rò rỉ hoặc bị nhiễm bụi cũng không thể đảm bảo hiệu quả bôi trơn.

Quy trình bảo dưỡng bôi trơn khớp nối răng

Để duy trì tuổi thọ khớp nối, doanh nghiệp nên xây dựng quy trình kiểm tra định kỳ.

Bước 1: Kiểm tra bên ngoài

Kiểm tra dấu hiệu rò rỉ mỡ/dầu, nhiệt độ bất thường, tiếng ồn hoặc rung động.

Bước 2: Kiểm tra hệ thống làm kín

Kiểm tra phớt, gioăng và các vị trí có nguy cơ rò rỉ.

Bước 3: Kiểm tra chất bôi trơn

Quan sát màu sắc, tình trạng nhiễm bẩn và dấu hiệu biến chất.

Bước 4: Bổ sung hoặc thay thế

Sử dụng đúng loại và đúng lượng chất bôi trơn theo hướng dẫn kỹ thuật.

Bước 5: Kiểm tra sau bảo dưỡng

Sau khi đưa thiết bị vào vận hành, cần theo dõi nhiệt độ, tiếng ồn và rung động để phát hiện bất thường.

Làm thế nào để tăng tuổi thọ khớp nối răng?

Để khớp nối răng hoạt động ổn định và bền lâu, cần kết hợp nhiều yếu tố:

• Lựa chọn khớp nối đúng công suất và mô-men.

• Chọn đúng loại chất bôi trơn.

• Tuân thủ lượng chất bôi trơn theo yêu cầu.

• Thay chất bôi trơn đúng chu kỳ.

• Kiểm tra tình trạng phớt và gioăng.

• Căn chỉnh trục chính xác.

• Kiểm soát rung động và nhiệt độ.

• Không để khớp nối hoạt động vượt tải.

• Kiểm tra răng định kỳ để phát hiện mòn hoặc hư hỏng sớm.

Có thể thấy, bôi trơn chỉ là một trong những yếu tố quyết định tuổi thọ khớp nối răng. Nếu hệ thống bị lệch trục nghiêm trọng hoặc thường xuyên quá tải, việc sử dụng chất bôi trơn tốt cũng không thể loại bỏ hoàn toàn nguy cơ hư hỏng.

Đọc thêm: Sai lệch tâm Misalignment ảnh hưởng thế nào đến ứng suất răng Coupling?

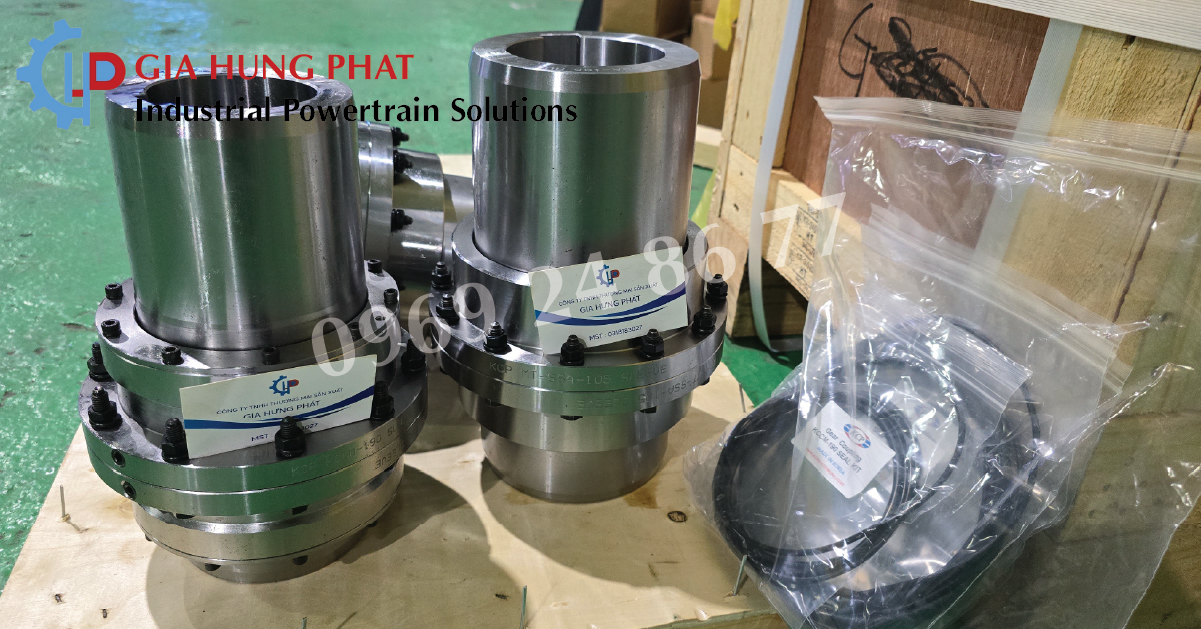

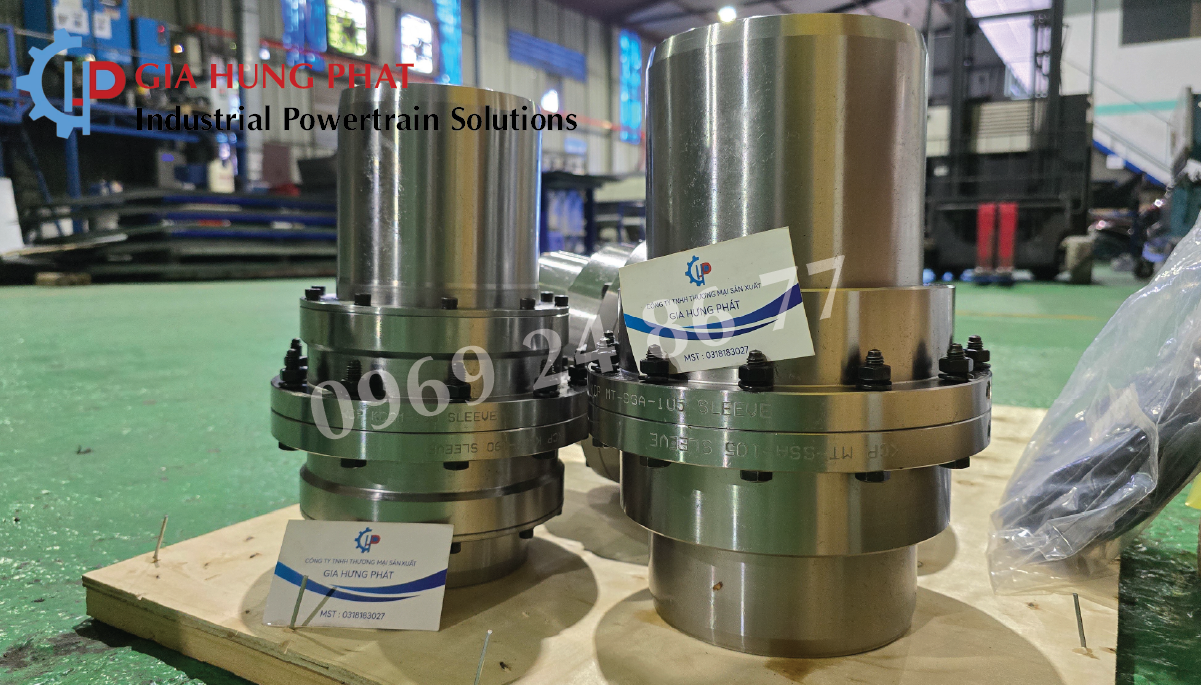

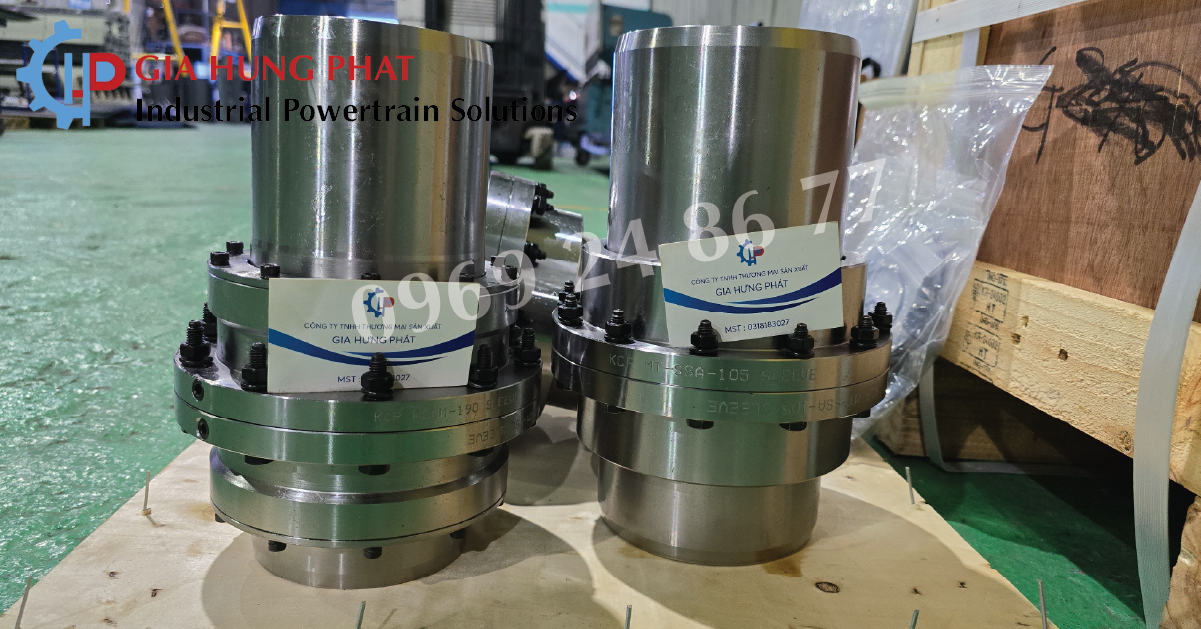

Gia Hưng Phát cung cấp khớp nối răng KCP

Bên cạnh việc lựa chọn chất bôi trơn phù hợp, lựa chọn đúng khớp nối răng ngay từ đầu cũng đóng vai trò quan trọng đối với độ tin cậy của hệ thống truyền động.

Gia Hưng Phát cung cấp khớp nối răng KCP phục vụ các hệ thống truyền động công nghiệp và ứng dụng yêu cầu khả năng truyền mô-men lớn.

Khi lựa chọn khớp nối răng KCP, khách hàng nên cung cấp các thông số:

• Công suất động cơ.

• Tốc độ quay.

• Đường kính trục.

• Mô-men làm việc.

• Loại máy công tác.

• Điều kiện tải.

• Nhiệt độ môi trường.

• Điều kiện bụi, ẩm hoặc hóa chất.

• Khoảng cách giữa hai đầu trục.

Các thông tin này giúp xác định loại khớp nối và phương án bôi trơn phù hợp hơn với điều kiện vận hành thực tế.

Ảnh hưởng của bôi trơn đến độ mòn và tuổi thọ khớp nối răng là vấn đề cần được đặc biệt quan tâm trong quá trình thiết kế và vận hành hệ thống truyền động công nghiệp. Lựa chọn đúng mỡ hoặc dầu giúp giảm ma sát, hạn chế nhiệt và mài mòn, đồng thời góp phần kéo dài tuổi thọ của răng khớp nối. Tuy nhiên, việc lựa chọn không nên dựa vào tên gọi “mỡ” hay “dầu” mà phải căn cứ vào tốc độ quay, tải trọng, nhiệt độ, môi trường làm việc và yêu cầu kỹ thuật của nhà sản xuất.

Đối với các hệ thống truyền động công suất lớn, doanh nghiệp nên kết hợp giữa lựa chọn khớp nối phù hợp, căn chỉnh trục chính xác, sử dụng chất bôi trơn đúng tiêu chuẩn và bảo dưỡng định kỳ. Gia Hưng Phát cung cấp khớp nối răng KCP, đáp ứng nhu cầu sử dụng cho nhiều hệ thống truyền động công nghiệp. Khách hàng có thể cung cấp thông số thiết bị để được tư vấn lựa chọn khớp nối phù hợp với điều kiện làm việc và yêu cầu truyền động.
