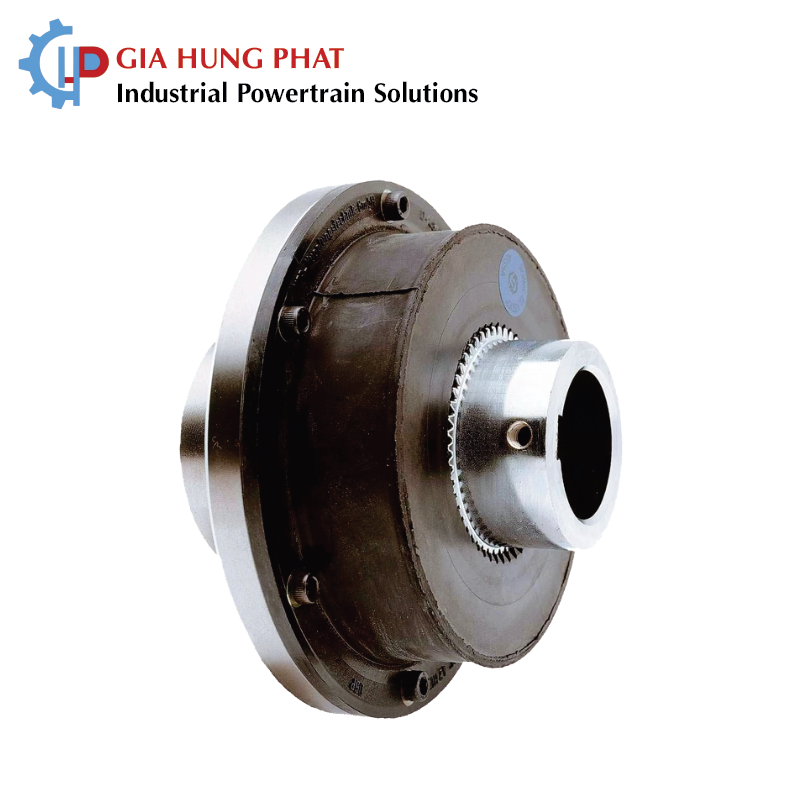

BoWex-ELASTIC HEW1 / HEW2 là dòng khớp nối trục đàn hồi linh hoạt cao (highly flexible shaft coupling), kết hợp giữa phần đàn hồi tiêu chuẩn của dòng BoWex-HE với một đầu là mặt bích (flange hub) và một đầu là khớp nối răng cong (curved-tooth hub). Thiết kế này mang lại khả năng hấp thụ rung động hiệu quả, bù sai lệch lớn và đặc biệt thích hợp cho các hệ thống cần lắp đặt “mù” (không nhìn thấy hoặc không dễ tiếp cận).
Đặc điểm BoWex-ELASTIC HEW1 / HEW2
Dải mô-men xoắn: 0 – 30.000 Nm | Linh hoạt cao – Lắp ráp dễ dàng
Khớp nối trục đàn hồi linh hoạt cao – truyền lực ổn định, hấp thụ rung xoắn hiệu quả.
Thiết kế lắp ráp theo chiều trục (axial plug-in) → dễ dàng lắp đặt và bảo trì, phù hợp với các vị trí khó tiếp cận hoặc không thể quan sát trực tiếp (blind assembly).
Kết hợp linh hoạt với các loại hub tiêu chuẩn của dòng BoWex → hỗ trợ đa dạng kiểu kết nối và kích thước trục.
Có hai phiên bản tùy chọn:
HEW1: Phiên bản dài – phù hợp với yêu cầu bù lệch lớn hơn
HEW2: Phiên bản ngắn – tiết kiệm không gian lắp đặt
Chứng nhận ATEX theo chỉ thị EC 2014/34/EU, cho phép sử dụng trong môi trường dễ cháy nổ.
Cấu trúc khớp nối
Đầu thứ nhất: Mặt bích (flange hub) – lắp vào động cơ hoặc đầu thiết bị truyền động
Đầu thứ hai: Hub răng cong (curved-tooth hub) – kết nối với trục dẫn động
Bộ phận đàn hồi: Elastomer linh hoạt của dòng BoWex-HE, có thể thay thế và cấu hình theo yêu cầu tải và môi trường
Tùy chọn kết nối trục
| Kiểu kết nối hỗ trợ | Mô tả |
|---|---|
| Lỗ côn (Taper bore) | Tăng độ bám trục, giảm độ lệch tâm |
| Lỗ inch | Phù hợp với thị trường Mỹ, Anh hoặc máy nhập khẩu |
| Lỗ hoàn thiện chuẩn H7 | Độ chính xác cao, tương thích với then DIN |
| Rãnh then (Keyway DIN) | Chuẩn DIN – dễ lắp đặt, tháo lắp |
Thông số kỹ thuật chung
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mô-men xoắn làm việc | 0 – 30.000 Nm |
| Nhiệt độ vận hành tối đa | 100 °C |
| Loại khớp nối | Mặt bích + răng cong |
| Lắp ráp | Theo chiều trục (axial plug-in) |
| Khả năng bù lệch | Có – lệch tâm, lệch trục, lệch góc |
| Tùy chọn vật liệu đàn hồi | NR, EPDM, SI (tùy cấu hình) |
| Chứng nhận ATEX (vùng nguy hiểm) | Theo chỉ thị 2014/34/EU |
| Phiên bản cấu hình | HEW1 (dài), HEW2 (ngắn) |
| Tùy chọn lỗ trục | H7, lỗ côn, lỗ inch, rãnh then |
Ứng dụng tiêu biểu
Máy phát điện, máy bơm, máy nén trong công nghiệp nặng
Thiết bị có kết nối mù (blind installation) – không thể quan sát từ hai đầu trục
Truyền động giữa động cơ và máy công tác trong không gian hạn chế
Ứng dụng trong môi trường nguy hiểm, dễ cháy nổ (ATEX)
Các hệ thống yêu cầu độ linh hoạt cao và giảm sốc tốt như thủy lực, tàu thủy, khai khoáng
Ưu điểm BoWex-ELASTIC HEW1 / HEW2
Lắp đặt dễ dàng – chỉ cần đẩy vào theo chiều trục, không cần siết bu lông phức tạp
Hoạt động êm ái, bền bỉ, giảm rung hiệu quả
Tùy chọn vật liệu đàn hồi, phù hợp với điều kiện làm việc thực tế
Tích hợp tốt với các phụ kiện và hub của dòng BoWex
Phù hợp với tiêu chuẩn quốc tế – DIN, SAE, ANSI
BoWex-ELASTIC HEW1 / HEW2 là giải pháp khớp nối trục đàn hồi hiệu quả, dễ lắp đặt và đa năng, phù hợp với hầu hết các ứng dụng truyền động trong công nghiệp. Thiết kế thông minh với khả năng lắp mù, vật liệu tùy chọn và chứng nhận ATEX giúp sản phẩm đáp ứng tốt các yêu cầu kỹ thuật và an toàn cao nhất.
