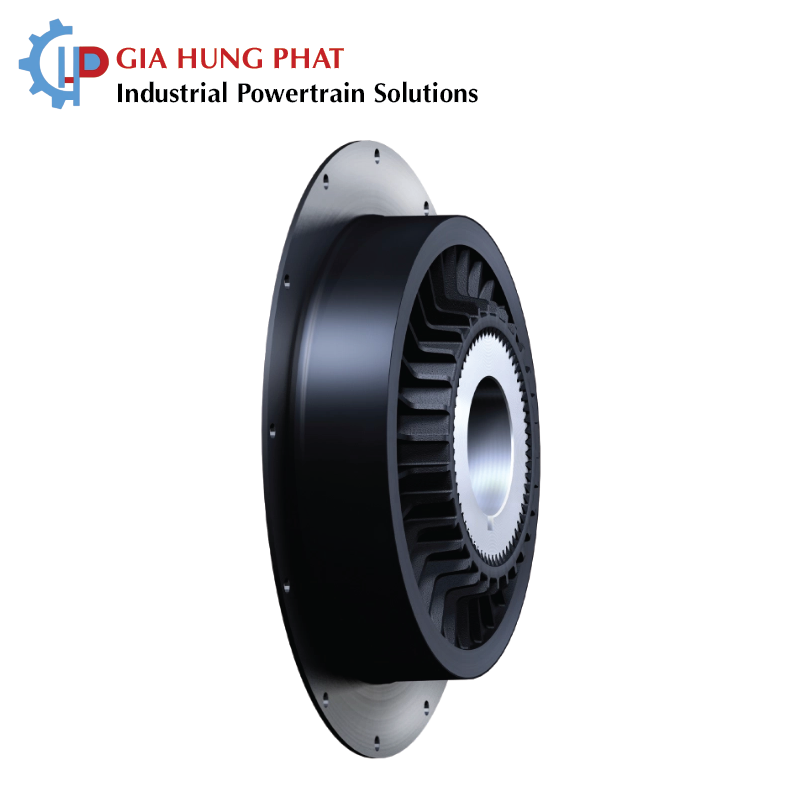

BoWex ELASTIC HE3 / HE4 là dòng khớp nối mặt bích đàn hồi cao cấp, được thiết kế đặc biệt để lắp đặt trực tiếp với động cơ đốt trong (I.C engines) thông qua mặt bích tiêu chuẩn SAE hoặc các kích thước mặt bích đặc biệt theo yêu cầu.
Sản phẩm này mang đến giải pháp truyền động hiệu quả trong các hệ thống cơ khí yêu cầu khả năng giảm chấn, bù lệch và truyền mô-men ổn định.
Mô-men xoắn từ 0 đến 70.000 Nm – Thiết kế linh hoạt, hiệu suất cao
Đặc điểm thiết kế BoWex-ELASTIC® HE3/HE4/HE-D
Khớp nối mặt bích đàn hồi linh hoạt cao
Phù hợp với mặt bích tiêu chuẩn SAE và các mặt bích thiết kế riêng
Giảm rung động xoắn (torsional vibration) và rung động truyền động hiệu quả
Bù trừ sai lệch giữa trục dẫn động và trục bị dẫn (lệch tâm, lệch góc, lệch trục)
Lắp ráp trục theo hướng trục (axial fitting) — không cần vặn ốc sau khi lắp
Có sẵn với 3 cấp độ độ cứng cao su (Shore hardness):
T40 ShA
T50 ShA
T65 ShA
Cấu trúc và chất liệu
Mặt bích bằng thép chắc chắn, chịu được tải trọng lớn và môi trường làm việc có rung động mạnh
Thiết kế mới giúp giảm độ dày phần đàn hồi (elastomer) đi 10 mm, từ đó tạo nên một kết cấu rất nhỏ gọn và tiết kiệm không gian lắp đặt
Bộ phận đàn hồi (elastomer) có thể thay thế dễ dàng, thích hợp cho việc bảo trì định kỳ
Dải mô-men xoắn làm việc rộng: từ 0 đến 70.000 Nm
Thông số kỹ thuật chung
| Thông số | Giá trị |
|---|---|
| Dải mô-men xoắn làm việc | 0 – 70.000 Nm |
| Nhiệt độ vận hành tối đa | 100 °C |
| Cấp độ độ cứng cao su (ShA) | T40, T50, T65 |
| Vật liệu mặt bích | Thép |
| Kích cỡ khớp nối | 16 size |
| Kích thước mặt bích SAE | 10 loại tiêu chuẩn |
| Thiết kế | Gọn nhẹ, độ đàn hồi cao |
| Khả năng giảm rung | Có |
| Bù lệch trục | Có (góc + tâm + trục) |
| Kiểu lắp | Trượt theo trục, không cần bắt vít |
Ứng dụng điển hình
BoWex ELASTIC HE3 / HE4 được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu độ chính xác và độ bền cao:
Động cơ đốt trong (diesel hoặc xăng) kết hợp với máy bơm, máy phát điện, máy nén
Hệ thống thủy lực, máy công trình, thiết bị khai thác
Ngành đóng tàu, trạm nguồn thủy lực trên boong tàu
Thiết bị cơ giới nặng, xe chuyên dụng, thiết bị khoan
Công nghiệp sản xuất điện – tổ máy phát điện chạy động cơ I.C
Lợi ích khi sử dụng BoWex ELASTIC HE3 / HE4
Giảm rung & tiếng ồn hiệu quả → kéo dài tuổi thọ hệ truyền động
Bảo vệ thiết bị khỏi sốc tải và dao động xoắn
Tiết kiệm không gian lắp đặt nhờ thiết kế nhỏ gọn hơn
Tùy biến linh hoạt theo từng ứng dụng với nhiều kích thước và độ cứng khác nhau
Bảo trì đơn giản, dễ thay thế bộ phận đàn hồi mà không cần tháo rời toàn bộ khớp nối
BoWex ELASTIC HE3 / HE4 là lựa chọn lý tưởng cho các hệ thống truyền động cần độ linh hoạt cao, khả năng giảm rung và bù lệch tối ưu. Với thiết kế mạnh mẽ, nhỏ gọn và khả năng truyền mô-men xoắn lên đến 70.000 Nm, sản phẩm này đáp ứng tốt các yêu cầu khắt khe trong cả môi trường công nghiệp nặng lẫn ứng dụng cơ động chuyên dụng.
