Một trong những ưu điểm nổi bật của khớp nối lưới lò xo (Grid Coupling) là khả năng giảm rung động xoắn, hấp thụ tải trọng va đập và bảo vệ động cơ (motor) cũng như hộp giảm tốc (gearbox) khỏi các tác động bất thường trong quá trình vận hành. Nhờ thiết kế sử dụng lưới thép đàn hồi (Spring Grid) kết hợp với hai moay-ơ có rãnh, khớp nối lưới lò xo không chỉ truyền mô-men xoắn hiệu quả mà còn giúp hệ thống vận hành êm ái, ổn định và kéo dài tuổi thọ thiết bị.
Khớp nối lưới lò xo hoạt động như thế nào?

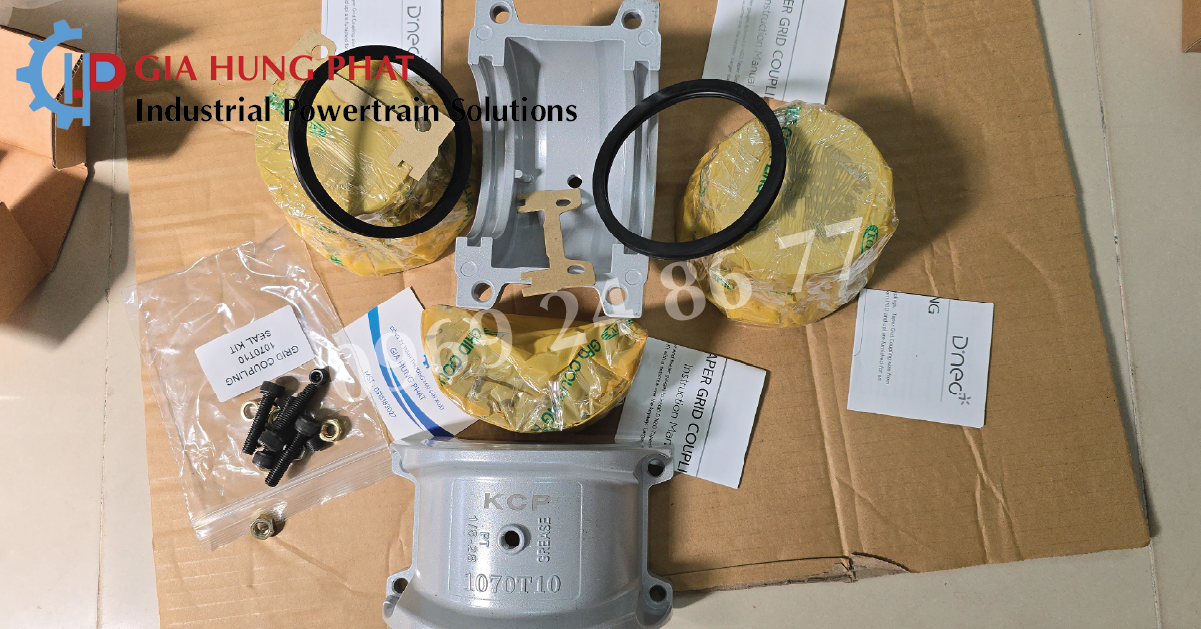

Khớp nối lưới lò xo gồm ba bộ phận chính:
- Hai hub (moay-ơ)
- Lưới thép đàn hồi (Grid Spring)
- Vỏ bảo vệ và mỡ bôi trơn
Khi motor truyền mô-men đến gearbox hoặc máy công tác, lực không truyền trực tiếp từ hub này sang hub kia mà được truyền thông qua lưới thép đàn hồi.
Chính lưới thép này sẽ:
- Uốn đàn hồi khi tải thay đổi.
- Hấp thụ năng lượng do tải sốc.
- Giảm dao động xoắn phát sinh trong quá trình truyền động.
- Phân bố tải đều trên các rãnh hub.
Nhờ đó, rung động truyền đến motor và gearbox được giảm đáng kể.
Vì sao khớp nối lò xo giảm rung động hiệu quả?
1. Lưới thép hoạt động như một lò xo đàn hồi
Khác với khớp nối cứng, lưới thép của khớp nối lưới lò xo có khả năng biến dạng đàn hồi trong giới hạn cho phép.
Khi hệ thống xuất hiện:
- Tải tăng đột ngột
- Khởi động có tải
- Dừng khẩn cấp
- Tải thay đổi liên tục
lưới thép sẽ hấp thụ một phần năng lượng trước khi truyền đến các thiết bị khác.
Điều này giúp hạn chế hiện tượng giật, rung và va đập trong toàn bộ hệ truyền động.
2. Giảm dao động xoắn (Torsional Vibration)
Trong các hệ thống công nghiệp, dao động xoắn thường xuất hiện khi:
- Động cơ điện khởi động.
- Biến tần thay đổi tốc độ.
- Máy nghiền hoạt động không đều.
- Băng tải chịu tải thay đổi.
- Máy cán thép đảo chiều.
Nếu không được triệt tiêu, dao động xoắn sẽ gây:
- Mòn bánh răng gearbox.
- Hư bạc đạn.
- Gãy trục.
- Hỏng khớp nối.
- Giảm tuổi thọ motor.
khớp nối lưới lò xo giúp hấp thụ phần lớn dao động này trước khi truyền sang thiết bị.
3. Hấp thụ tải va đập
Trong nhiều ngành công nghiệp, tải không ổn định là điều khó tránh khỏi.
Ví dụ:
- Máy nghiền đá
- Máy nghiền xi măng
- Máy cán thép
- Máy trộn
- Băng tải quặng
Mỗi lần tải tăng đột ngột đều tạo ra lực xung kích rất lớn.
Lưới thép đàn hồi của khớp nối lưới lò xo sẽ hấp thụ lực va đập này, giúp:
- Bảo vệ motor.
- Giảm tải lên gearbox.
- Hạn chế gãy trục.
- Giảm ứng suất lên toàn bộ hệ thống.
Khớp nối lò xo bảo vệ motor như thế nào?
Motor điện thường không chịu được các xung lực lớn trong thời gian ngắn.
Nếu tải thay đổi liên tục, rotor và ổ bi sẽ chịu áp lực rất lớn.
Sử dụng khớp nối lưới lò xo giúp:
- Giảm rung khi khởi động.
- Hạn chế dòng điện tăng đột biến do tải sốc.
- Bảo vệ bạc đạn động cơ.
- Giảm mài mòn trục motor.
- Kéo dài tuổi thọ động cơ.
Đặc biệt với các động cơ công suất lớn, đây là giải pháp giúp giảm chi phí bảo trì và thay thế.
Khớp nối lò xo bảo vệ gearbox như thế nào?
Gearbox là thiết bị có giá trị cao và thường làm việc trong điều kiện tải nặng.
Nếu hệ thống liên tục chịu tải va đập, các chi tiết như:
- Bánh răng
- Trục
- Ổ bi
- Phớt
sẽ nhanh chóng bị mài mòn hoặc hư hỏng.
Nhờ khả năng giảm chấn, khớp nối lưới lò xo giúp:
- Giảm tải xung kích lên bánh răng.
- Hạn chế hiện tượng sứt mẻ răng.
- Giảm tiếng ồn trong hộp số.
- Giảm nhiệt độ vận hành.
- Tăng tuổi thọ gearbox.
Khớp nối lưới lò xo có bù lệch tâm không?
Ngoài khả năng giảm rung động, khớp nối lưới lò xo còn có thể bù sai lệch nhỏ giữa hai trục, bao gồm:
- Sai lệch góc.
- Sai lệch song song.
- Sai lệch dọc trục.
Tuy nhiên, khả năng bù lệch chỉ ở mức giới hạn.
Nếu độ lệch quá lớn sẽ:
- Làm mòn lưới thép.
- Tăng rung động.
- Giảm tuổi thọ khớp nối.
- Gây hỏng hub.
Do đó, việc căn chỉnh đồng tâm chính xác vẫn rất quan trọng.
Ứng dụng của khớp nối lò xo
Nhờ khả năng giảm rung và chịu tải cao, khớp nối lò xo được sử dụng trong nhiều ngành công nghiệp như:
- Nhà máy thép
- Nhà máy xi măng
- Khai khoáng
- Nhiệt điện
- Thủy điện
- Nhà máy giấy
- Hóa chất
- Thực phẩm
- Hệ thống băng tải
- Máy nghiền
- Quạt công nghiệp
- Máy bơm
- Máy nén khí
Đây đều là những ứng dụng yêu cầu truyền mô-men lớn và độ tin cậy cao.
Khi nào nên sử dụng khớp nối lò xo?
Bạn nên lựa chọn khớp nối lưới lò xo nếu hệ thống có các đặc điểm sau:
- Mô-men xoắn lớn.
- Thường xuyên khởi động và dừng máy.
- Tải thay đổi liên tục.
- Có rung động xoắn.
- Có tải va đập.
- Yêu cầu tuổi thọ cao.
- Muốn giảm chi phí bảo trì.
Trong những điều kiện này, khớp nối lưới lò xo thường mang lại hiệu quả tốt hơn nhiều so với khớp nối cứng.
Lưu ý để khớp nối lò xo giảm rung hiệu quả
Để khớp nối phát huy tối đa khả năng giảm chấn, cần lưu ý:
- Chọn đúng kích thước và mô-men theo tải thực tế.
- Căn chỉnh đồng tâm chính xác.
- Sử dụng đúng loại mỡ bôi trơn theo khuyến cáo của nhà sản xuất.
- Kiểm tra định kỳ tình trạng lưới thép và hub.
- Thay lưới khi có dấu hiệu mòn, nứt hoặc biến dạng.
- Không vận hành khi vỏ bảo vệ bị hỏng hoặc thiếu mỡ bôi trơn.
Bảo trì đúng cách sẽ giúp khớp nối hoạt động ổn định và kéo dài tuổi thọ cho cả motor lẫn gearbox.
Đọc thêm: CO CQ khớp nối lưới (Grid Coupling) quan trọng như thế nào?

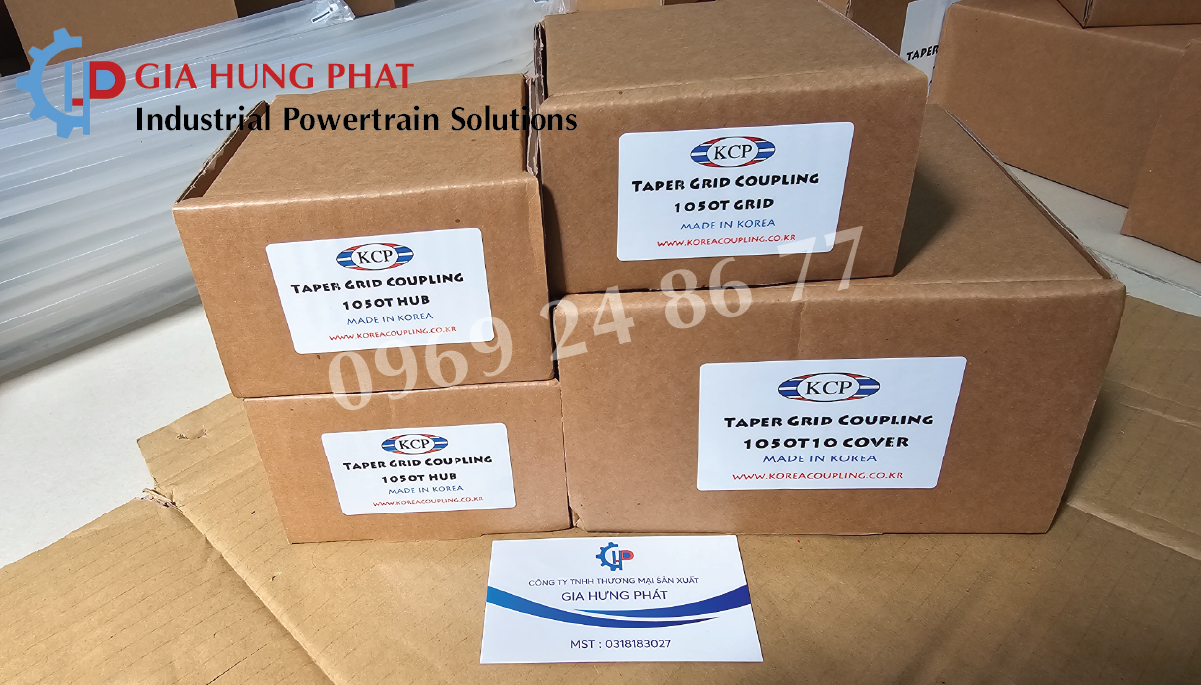

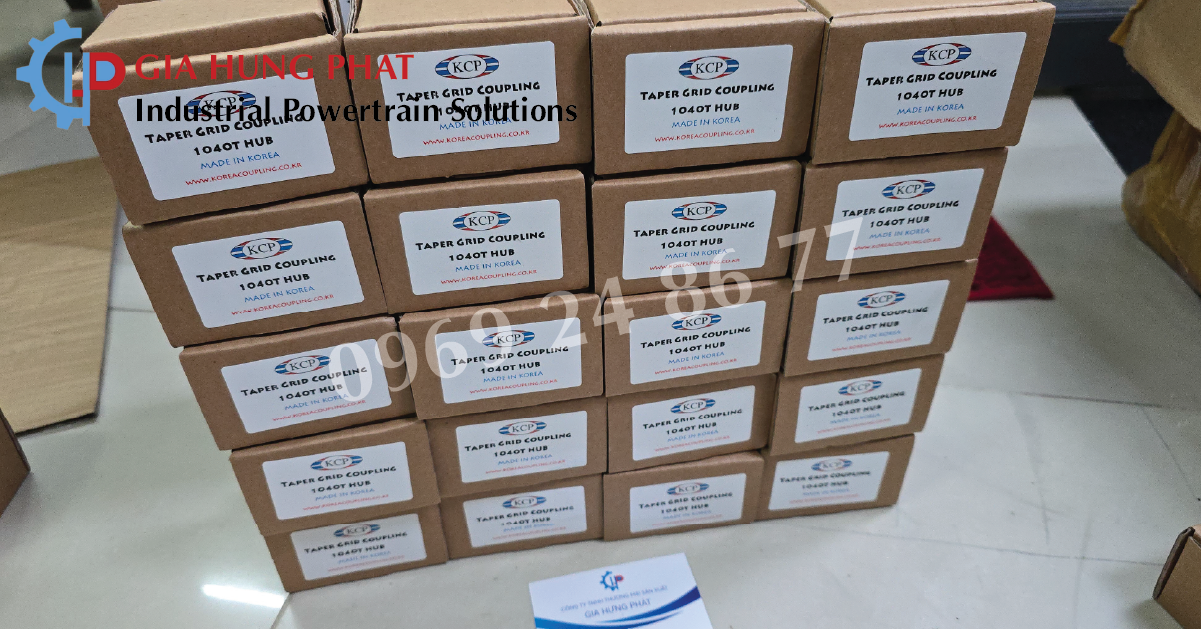

Gia Hưng Phát cung cấp khớp nối lưới lò xo KCP (D’neo) chính hãng
Gia Hưng Phát là đơn vị chuyên cung cấp khớp nối lưới lò xo (Grid Coupling) và phụ tùng thay thế chính hãng cho nhiều ngành công nghiệp như thép, xi măng, khai khoáng, nhiệt điện, giấy và hóa chất.
Chúng tôi cung cấp:
- khớp nối lưới lò xo đầy đủ kích thước.
- Lưới thép (Grid Spring) thay thế.
- Nắp chụp và gioăng làm kín.
- Hub các loại theo tiêu chuẩn.
- Tư vấn lựa chọn model theo mô-men và điều kiện vận hành.
- Hỗ trợ kỹ thuật, giao hàng nhanh trên toàn quốc.
Với kinh nghiệm trong lĩnh vực truyền động công nghiệp, Gia Hưng Phát cam kết mang đến sản phẩm chất lượng, đúng tiêu chuẩn kỹ thuật cùng dịch vụ tư vấn tận tâm, giúp khách hàng tối ưu hiệu suất và kéo dài tuổi thọ hệ thống truyền động.
Câu hỏi thường gặp (FAQ)
1. khớp nối lưới lò xo có giảm rung tốt hơn khớp nối cứng không?
Có. Nhờ lưới thép đàn hồi, khớp nối lưới lò xo hấp thụ rung động và tải va đập hiệu quả hơn nhiều so với khớp nối cứng.
2. khớp nối lưới lò xo có cần bôi trơn không?
Có. Phần lớn khớp nối lưới lò xo sử dụng mỡ bôi trơn chuyên dụng để giảm ma sát giữa lưới thép và rãnh hub, đồng thời kéo dài tuổi thọ của khớp nối.
3. khớp nối lưới lò xo có dùng được cho tải nặng không?
Có. Đây là một trong những dòng khớp nối được thiết kế cho các ứng dụng mô-men lớn, tải va đập và môi trường công nghiệp khắc nghiệt.
