Đối với các hệ thống truyền động có tốc độ quay cao, việc cân bằng động khớp nối lò xo (Grid Coupling) là rất quan trọng nhằm giảm rung động, hạn chế tải trọng tác động lên ổ bi và đảm bảo hệ thống vận hành ổn định. Tuy nhiên, không phải mọi ứng dụng đều bắt buộc phải cân bằng động. Yêu cầu này phụ thuộc vào nhiều yếu tố như tốc độ quay, kích thước khớp nối, chiều dài trục, cấp chính xác của máy và tiêu chuẩn kỹ thuật của nhà sản xuất. Nếu lựa chọn và lắp đặt đúng cách, khớp nối lò xo vẫn có thể hoạt động rất ổn định ở tốc độ cao mà không gây ảnh hưởng đến motor và gearbox.
Cân bằng động là gì?
Cân bằng động (Dynamic Balancing) là quá trình điều chỉnh phân bố khối lượng của một chi tiết quay nhằm đưa tâm khối lượng trùng với trục quay.
Mục đích là giảm:
- Rung động.
- Lực ly tâm.
- Tiếng ồn.
- Mài mòn ổ bi.
- Ứng suất lên trục.
Đối với khớp nối lò xo, việc cân bằng động giúp toàn bộ cụm truyền động vận hành êm hơn khi tốc độ tăng cao.
Vì sao khớp nối lò xo cần cân bằng động ở tốc độ cao?
1. Giảm lực ly tâm
Khi tốc độ quay tăng, chỉ một sai lệch nhỏ về khối lượng cũng có thể tạo ra lực ly tâm lớn.
Điều này dẫn đến:
- Rung mạnh.
- Tăng tải lên ổ bi.
- Nóng motor.
- Mòn gearbox.
Cân bằng động giúp giảm các lực này, đảm bảo hệ thống vận hành ổn định.
2. Bảo vệ ổ bi motor và gearbox
Ổ bi là bộ phận chịu ảnh hưởng trực tiếp từ rung động.
Nếu khớp nối mất cân bằng trong thời gian dài, ổ bi có thể gặp các hiện tượng:
- Mòn sớm.
- Phát nhiệt cao.
- Giảm lượng mỡ bôi trơn hiệu quả.
- Xuất hiện tiếng ồn bất thường.
Việc cân bằng động giúp kéo dài tuổi thọ của ổ bi và giảm chi phí bảo trì.
3. Giảm rung động toàn hệ thống
Ở tốc độ cao, rung động từ khớp nối có thể lan truyền đến:
- Motor.
- Gearbox.
- Bơm.
- Quạt.
- Máy nén khí.
- Khung máy.
Điều này không chỉ ảnh hưởng đến tuổi thọ thiết bị mà còn làm giảm độ chính xác của toàn bộ dây chuyền.
4. Tăng tuổi thọ khớp nối lò xo
Khi khớp nối quay cân bằng:
- Lưới thép chịu tải đều hơn.
- Hub ít bị mài mòn.
- Mỡ bôi trơn phân bố đồng đều.
- Giảm ứng suất tại các rãnh hub.
Nhờ đó, tuổi thọ của khớp nối được cải thiện đáng kể.
Khi nào nên cân bằng động khớp nối lò xo?
Việc cân bằng động thường được khuyến nghị trong các trường hợp:
- Tốc độ quay từ 3.000 vòng/phút trở lên.
- Động cơ tốc độ cao.
- Turbine.
- Máy nén khí tốc độ cao.
- Quạt công nghiệp cỡ lớn.
- Máy phát điện.
- Trục truyền dài.
- Thiết bị yêu cầu độ rung thấp.
Ngoài ra, một số nhà sản xuất còn yêu cầu cân bằng động theo các cấp như ISO 21940 (trước đây là ISO 1940-1) hoặc tiêu chuẩn tương đương để đáp ứng yêu cầu của từng ứng dụng.
Khi nào không nhất thiết phải cân bằng động?
Trong nhiều ứng dụng thông thường như:
- Băng tải.
- Máy khuấy.
- Máy nghiền.
- Bơm tốc độ thấp.
- Hộp giảm tốc công nghiệp.
- Động cơ 4 cực (khoảng 1.450–1.500 rpm).
Nếu khớp nối được sản xuất đúng tiêu chuẩn, lắp đặt chính xác và vận hành trong giới hạn cho phép thì thường không cần cân bằng động riêng. Tuy nhiên, việc kiểm tra độ đồng tâm và lắp đặt đúng kỹ thuật vẫn là yêu cầu bắt buộc.
Dấu hiệu khớp nối lò xo bị mất cân bằng
Nếu khớp nối không được cân bằng hoặc bị mất cân bằng sau thời gian sử dụng, hệ thống có thể xuất hiện các dấu hiệu sau:
- Rung mạnh khi tăng tốc.
- Tiếng ồn bất thường.
- Motor nóng hơn bình thường.
- Gearbox rung liên tục.
- Ổ bi nhanh hỏng.
- Mòn lưới thép không đều.
- Mòn hub bất thường.
- Bu lông thường xuyên bị lỏng.
Khi phát hiện các hiện tượng này, cần kiểm tra toàn bộ hệ truyền động để xác định nguyên nhân.
Những nguyên nhân làm khớp nối lò xo mất cân bằng
Một số nguyên nhân phổ biến gồm:
- Lắp sai vị trí lưới thép.
- Hub bị mòn hoặc biến dạng.
- Thiếu hoặc thừa mỡ bôi trơn.
- Nắp bảo vệ lắp không đúng.
- Bụi bẩn hoặc vật lạ bám trong khớp nối.
- Sai lệch đồng tâm giữa hai trục.
- Va đập trong quá trình vận chuyển hoặc bảo trì.
Việc bảo trì định kỳ sẽ giúp phát hiện sớm các vấn đề này và duy trì độ ổn định của hệ thống.
Lưu ý khi sử dụng khớp nối lò xo ở tốc độ cao
Để đảm bảo vận hành an toàn và hiệu quả, nên:
- Chọn đúng kích thước khớp nối theo mô-men và tốc độ.
- Sử dụng sản phẩm đạt tiêu chuẩn chất lượng.
- Căn chỉnh đồng tâm bằng thiết bị laser nếu có điều kiện.
- Bôi trơn đúng loại mỡ theo khuyến cáo của nhà sản xuất.
- Kiểm tra lưới thép và hub định kỳ.
- Cân bằng động khi ứng dụng yêu cầu tốc độ cao hoặc độ chính xác lớn.
- Không vận hành khi khớp nối có dấu hiệu rung bất thường.
Lợi ích của việc cân bằng động khớp nối lò xo
Thực hiện cân bằng động đúng kỹ thuật mang lại nhiều lợi ích:
- Giảm rung động khi vận hành.
- Tăng tuổi thọ motor và gearbox.
- Bảo vệ ổ bi.
- Giảm tiếng ồn.
- Hạn chế tải trọng động lên trục.
- Giảm chi phí sửa chữa.
- Nâng cao độ tin cậy của hệ truyền động.
- Đảm bảo máy vận hành ổn định trong thời gian dài.
Đây là khoản đầu tư cần thiết đối với các hệ thống truyền động tốc độ cao hoặc yêu cầu độ chính xác cao.
Đọc thêm: Khớp nối lưới lò xo có giảm rung động cho motor và gearbox không?

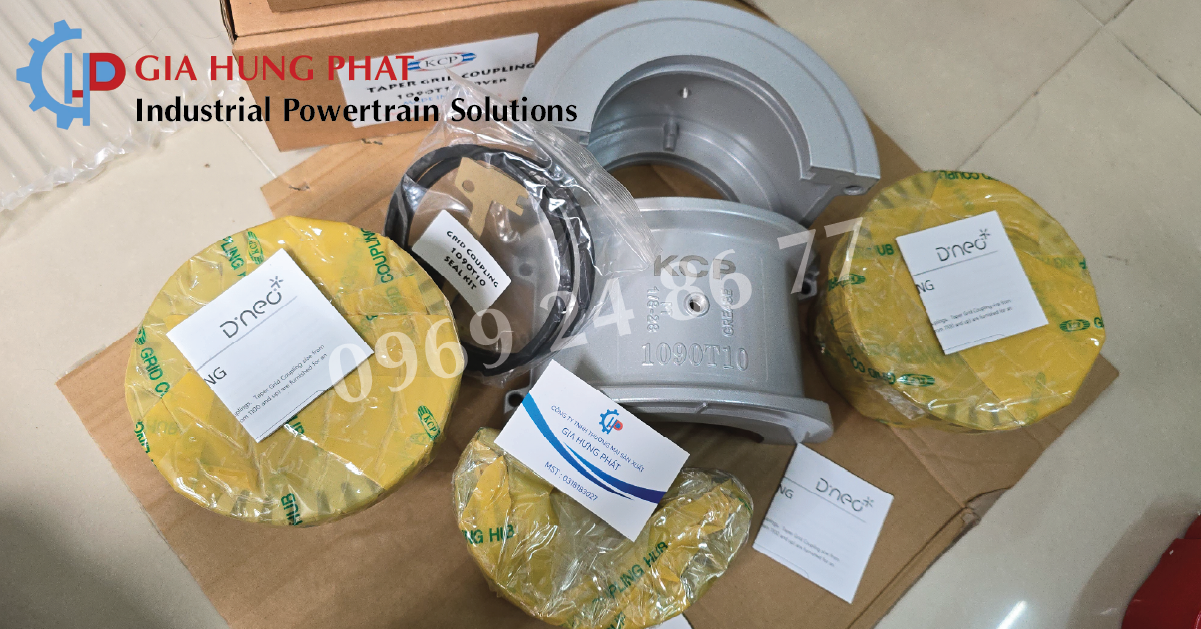

Gia Hưng Phát cung cấp khớp nối lò xo chính hãng
Gia Hưng Phát chuyên cung cấp khớp nối lò xo (Grid Coupling) và phụ tùng thay thế cho nhiều ngành công nghiệp như thép, xi măng, khai khoáng, nhiệt điện, giấy, hóa chất và sản xuất chế tạo.
Sản phẩm của Gia Hưng Phát có đầy đủ kích thước và chủng loại, đáp ứng nhiều mức mô-men và tốc độ khác nhau. Đội ngũ kỹ thuật luôn sẵn sàng tư vấn lựa chọn model phù hợp, hỗ trợ lắp đặt, bảo trì và thay thế phụ tùng nhằm giúp khách hàng tối ưu hiệu suất vận hành và kéo dài tuổi thọ thiết bị.
Nếu doanh nghiệp của bạn đang tìm kiếm khớp nối lò xo chất lượng cao cho các ứng dụng tốc độ lớn, hãy liên hệ Gia Hưng Phát để được tư vấn giải pháp phù hợp và báo giá nhanh chóng.
Câu hỏi thường gặp (FAQ)
1. khớp nối lò xo nào cũng cần cân bằng động?
Không. Chỉ những ứng dụng có tốc độ quay cao, yêu cầu độ rung thấp hoặc theo yêu cầu của nhà sản xuất mới cần cân bằng động.
2. Cân bằng động có thay thế việc căn chỉnh đồng tâm không?
Không. Cân bằng động và căn chỉnh đồng tâm là hai công việc khác nhau nhưng đều quan trọng để giảm rung và bảo vệ hệ truyền động.
3. Sau khi thay lưới thép có cần cân bằng động lại không?
Thông thường không cần nếu chỉ thay lưới thép đúng chủng loại và lắp đặt đúng kỹ thuật. Tuy nhiên, nếu thay hub, sửa chữa cụm khớp nối hoặc hệ thống xuất hiện rung bất thường sau bảo trì, nên kiểm tra và cân bằng động lại nếu cần thiết.
