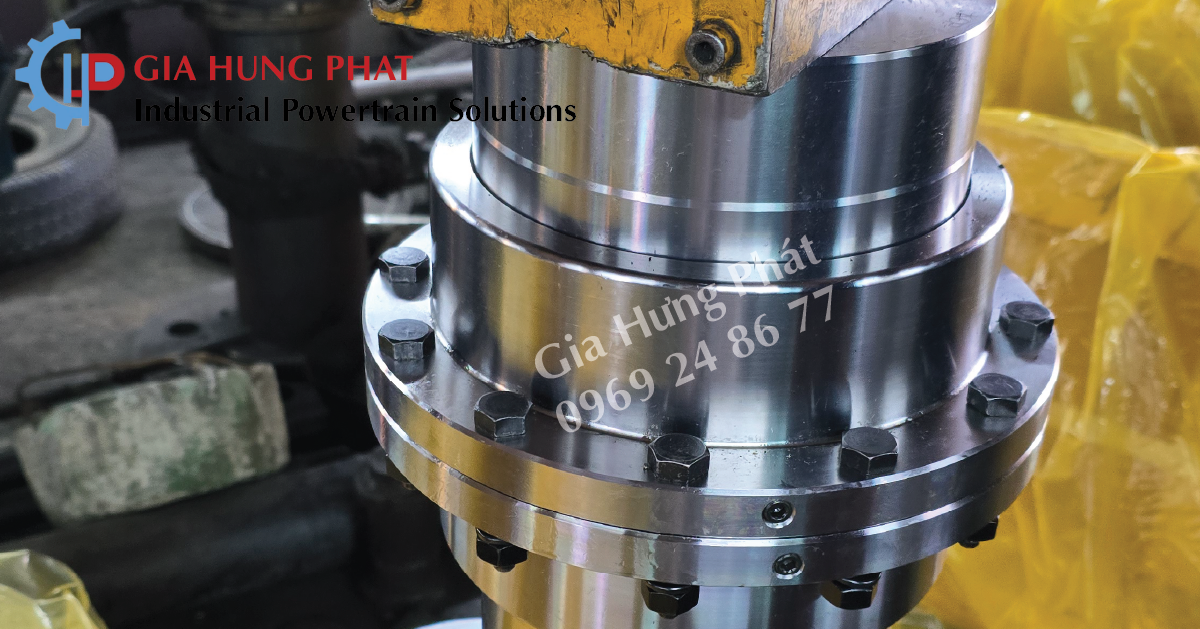

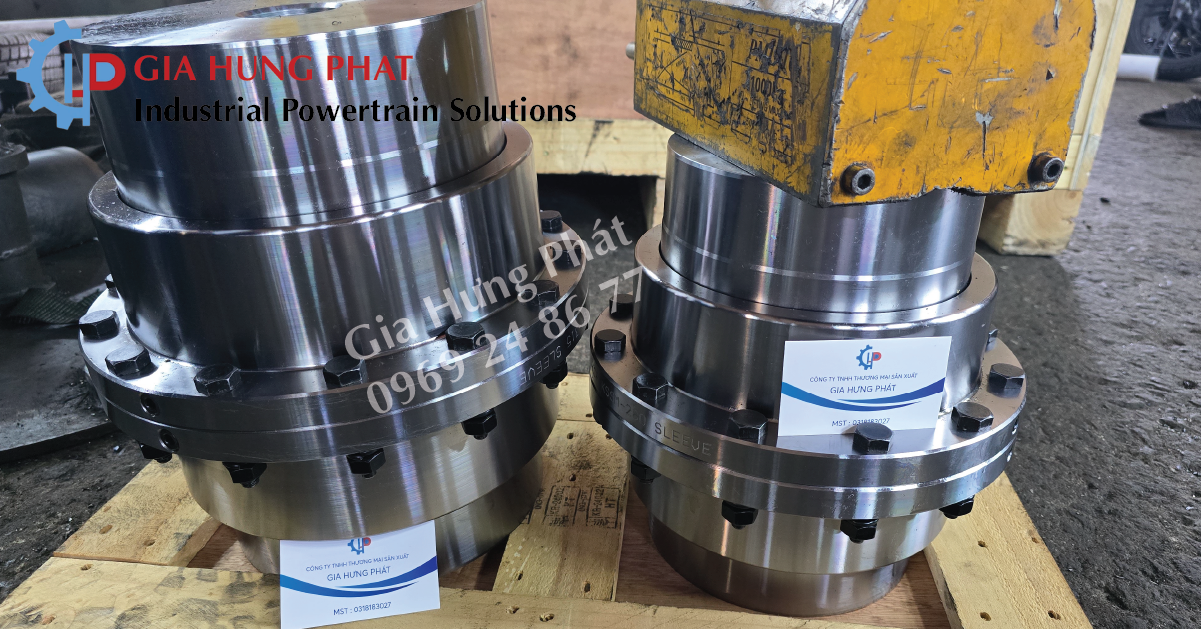

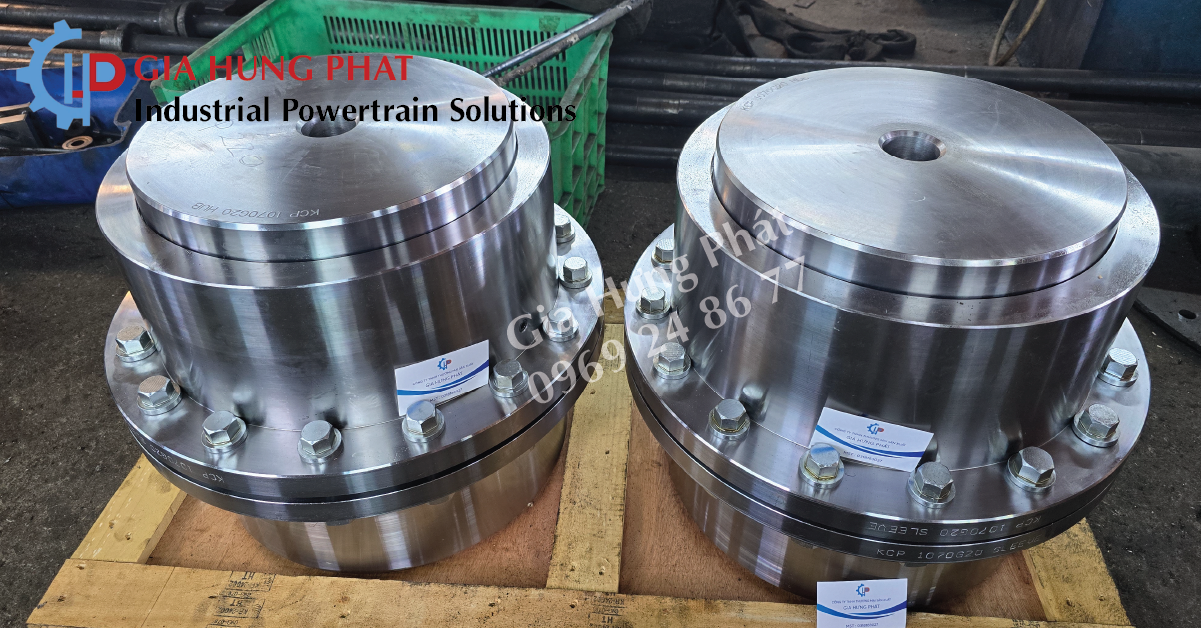

Khớp nối răng cho máy nghiền xi măng

Trong dây chuyền sản xuất xi măng, máy nghiền đóng vai trò cực kỳ quan trọng, quyết định chất lượng và năng suất của sản phẩm. Để truyền mô-men xoắn từ động cơ công suất lớn đến trục nghiền, người ta thường sử dụng khớp nối răng cho máy nghiền xi măng – một dạng khớp nối cơ khí chịu tải nặng, có độ tin cậy cao và khả năng bù sai lệch trục tốt.

Môi trường làm việc của máy nghiền xi măng thường khắc nghiệt: bụi mịn, rung động mạnh, nhiệt độ cao. Vì vậy, khớp nối răng cho máy nghiền xi măng phải được thiết kế đảm bảo độ bền, khả năng làm việc ổn định và tuổi thọ cao trong điều kiện khắc nghiệt này.

Cấu tạo của khớp nối răng cho máy nghiền xi măng

Khớp nối răng cho máy nghiền xi măng thường gồm các bộ phận chính sau:

Bánh răng ngoài: Được lắp chặt với trục động cơ và trục máy nghiền thông qua then hoặc then hoa. Các răng được gia công theo dạng răng thân cong, giúp giảm ứng suất tập trung khi có sai lệch góc nhỏ giữa hai trục.

Ống răng (răng trong): Là phần trung gian ăn khớp với bánh răng ngoài. Ống răng có thể là loại đơn hoặc loại đôi, tùy thuộc vào khả năng bù lệch trục yêu cầu. Bên trong ống răng chứa mỡ bôi trơn đặc biệt để giảm ma sát khi truyền tải.

Vỏ khớp nối: Dùng để che chắn bụi, giữ mỡ bôi trơn và bảo vệ các chi tiết bên trong. Vỏ của khớp nối răng cho máy nghiền xi măng thường được chế tạo bằng thép hàn, có phớt chắn dầu ở hai đầu.

Bu-lông, vòng chặn và phớt dầu: Giúp liên kết hai nửa khớp nối và đảm bảo độ đồng tâm trong quá trình làm việc.

Nguyên lý hoạt động của khớp nối răng cho máy nghiền xi măng

Khi động cơ điện quay, mô-men xoắn được truyền từ trục động cơ qua bánh răng ngoài, ăn khớp với răng trong của ống răng. Mô-men tiếp tục truyền sang trục máy nghiền, giúp máy hoạt động.

Nhờ thiết kế răng thân cong, khớp nối răng cho máy nghiền xi măng có thể bù được các sai lệch nhỏ giữa hai trục, bao gồm:

• Sai lệch góc: ≤ 1°

• Sai lệch song song: ≤ 0,5 mm

• Dịch chuyển dọc trục: ±3 – 5 mm

Đặc điểm này giúp giảm rung động, tránh gãy trục và tăng tuổi thọ cho ổ bi, hộp giảm tốc.

Vật liệu chế tạo

Vì làm việc trong điều kiện tải trọng nặng và môi trường nhiều bụi, khớp nối răng cho máy nghiền xi măng thường được chế tạo từ vật liệu có độ bền và khả năng chống mài mòn cao:

Các răng khớp thường được mài chính xác và bôi trơn bằng mỡ chịu nhiệt NLGI-2, giúp giảm ma sát và hạn chế ăn mòn.

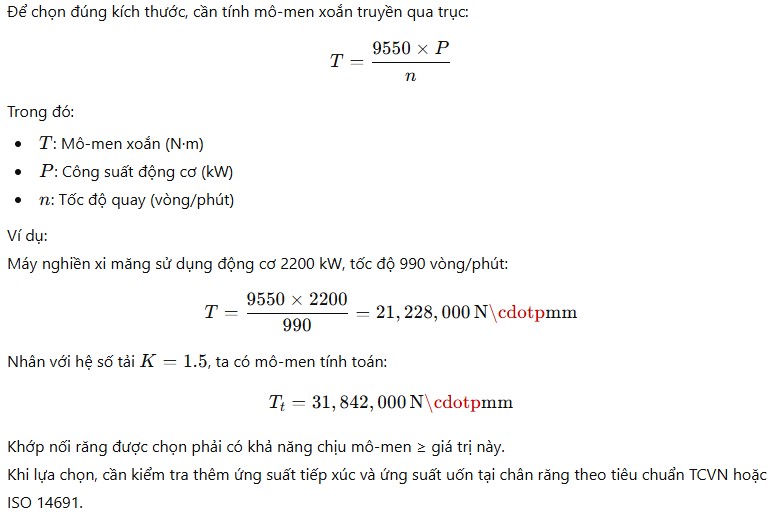

Tính toán lựa chọn khớp nối răng cho máy nghiền xi măng

Ưu điểm của khớp nối răng cho máy nghiền xi măng

Truyền mô-men lớn, hiệu suất cao: Hiệu suất có thể đạt tới 99%, phù hợp cho máy nghiền công suất lớn.

Bù sai lệch linh hoạt: Bù được lệch góc, lệch song song và dịch chuyển trục nhỏ.

Giảm rung và va đập: Giúp hệ thống vận hành êm hơn, bảo vệ ổ trục.

Kết cấu nhỏ gọn, dễ lắp đặt: Không chiếm nhiều không gian trong khu vực truyền động.

Dễ bảo trì: Chỉ cần kiểm tra và thay mỡ định kỳ.

Nhờ những ưu điểm này, khớp nối răng cho máy nghiền xi măng trở thành lựa chọn tiêu chuẩn trong hầu hết các nhà máy xi măng hiện nay.

Nhược điểm và yêu cầu bảo dưỡng

Bên cạnh các ưu điểm, khớp nối răng cho máy nghiền xi măng cũng có một số hạn chế:

• Cần bôi trơn định kỳ; nếu thiếu mỡ sẽ gây mòn răng nhanh.

• Không phù hợp với sai lệch trục lớn; cần lắp chính xác.

• Khi răng bị mòn, cần thay thế hoặc gia công lại chính xác cao.

Bảo dưỡng định kỳ:

• Kiểm tra độ đồng tâm của trục.

• Thay mỡ chịu nhiệt 3–6 tháng/lần.

• Vệ sinh phớt chắn dầu và vỏ ngoài.

• Quan sát tiếng ồn và độ rung để phát hiện mòn sớm.

Ứng dụng thực tế của khớp nối răng cho máy nghiền xi măng

Trong dây chuyền sản xuất xi măng, khớp nối răng cho máy nghiền xi măng được sử dụng tại nhiều vị trí khác nhau:

1. Giữa động cơ chính và hộp giảm tốc của máy nghiền bi.

2. Giữa hộp giảm tốc và trục nghiền, nơi mô-men xoắn cực lớn.

3. Trong băng tải clinker, quạt hút bụi công suất lớn, hoặc thiết bị quay lò nung.

Ví dụ thực tế: Tại nhà máy xi măng Hoàng Thạch, khớp nối răng loại GICL 12 được dùng cho trục truyền của máy nghiền bi công suất 2.000 kW, với tuổi thọ trung bình đạt trên 60.000 giờ làm việc nếu bảo dưỡng đúng quy trình.

So sánh khớp nối răng với các loại khớp nối khác

Từ bảng trên, ta thấy khớp nối răng cho máy nghiền xi măng là lựa chọn tối ưu giữa hiệu suất, độ bền và chi phí.

Tham khảo trang sản phẩm: Khớp nối răng

Tham khảo thêm khớp nối khác: Khớp nối lò xo KCP T10

Gia Hưng Phát – Nhà cung cấp khớp nối răng KCP (Hàn Quốc) uy tín

Hiện nay, trên thị trường có nhiều thương hiệu khớp nối khác nhau, tuy nhiên khớp nối răng KCP (Hàn Quốc) được đánh giá cao nhờ chất lượng ổn định, độ chính xác cao và tuổi thọ dài. Sản phẩm được sử dụng rộng rãi trong các nhà máy xi măng, thép, nhiệt điện, khai khoáng và công nghiệp nặng.

Tại Việt Nam, Công ty Gia Hưng Phát là đơn vị phân phối chính hãng khớp nối răng KCP với đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ). Gia Hưng Phát cung cấp đa dạng các dòng khớp nối răng cho máy nghiền xi măng, bao gồm:

• Khớp nối răng KCP loại GICL, GICLZ, GICL-D với dải mô-men từ vài nghìn đến hàng trăm nghìn N·m.

• Khớp nối răng hai đầu răng thân cong – phù hợp cho máy nghiền bi, máy nghiền đứng, quạt công suất lớn.

• Khớp nối răng có vỏ bọc kín – chống bụi, chống rò mỡ, chuyên dùng trong môi trường khắc nghiệt của ngành xi măng.

Các sản phẩm khớp nối răng KCP do Gia Hưng Phát cung cấp có những ưu điểm nổi bật:

• Gia công chính xác theo tiêu chuẩn ISO/KS.

• Bề mặt răng được tôi cứng và mài tinh, giúp truyền mô-men ổn định.

• Hiệu suất truyền động cao, tuổi thọ làm việc > 50.000 giờ.

• Có sẵn hàng tồn kho, hỗ trợ giao hàng nhanh trên toàn quốc.
